B型脹緊套Ⅱ

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件，是一種近代新型先進的機械基礎件。 B系列脹緊套為常用型，可以方便地安裝和用于直徑為1000mm超大軸上。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

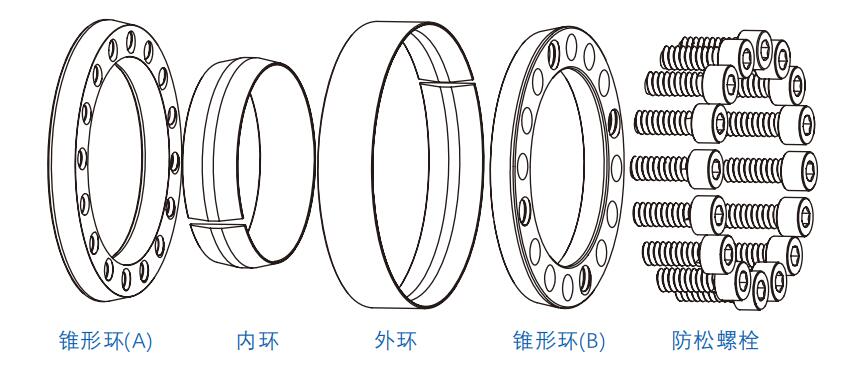

結構形式

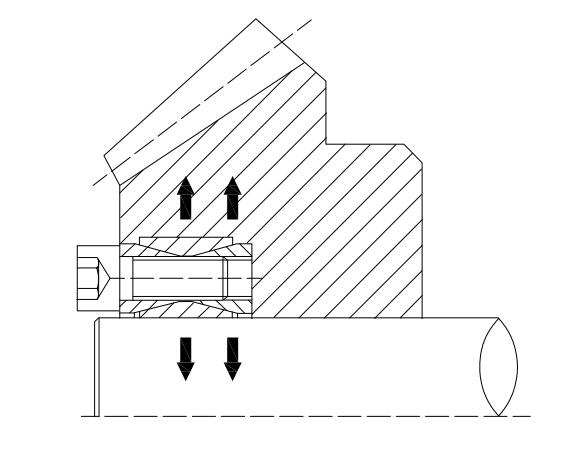

組裝例
選型要素

標準通用型：用于1000mm的超大軸，作為聯結用具有著理想的結構，是可靠性很高的系列。

降低加工費：與B型脹緊套聯結套聯接的零件加工精度可以降低，從而降低加工成本。

組裝、拆卸容易：通過脹緊聯結轂和軸之間的壓緊力和摩擦力實現聯結作用，只需緊固螺栓或旋松螺栓便進行組裝和拆卸。

高效率、長壽命：無需進行鍵加工、花鍵加壓入、熱壓配合等繁瑣的工作，安裝效率高，同時在脹緊套合軸上無需進行加工工作，能有效的減少因為加工出現的瑕疵，從而提升機械零件的使用壽命。

適用軸徑：Φ19-Φ170 (mm)

額定傳動扭矩：0.24-32.8 kN·m

適用軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

材質：碳鋼、不銹鋼

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品結構詳見如上圖

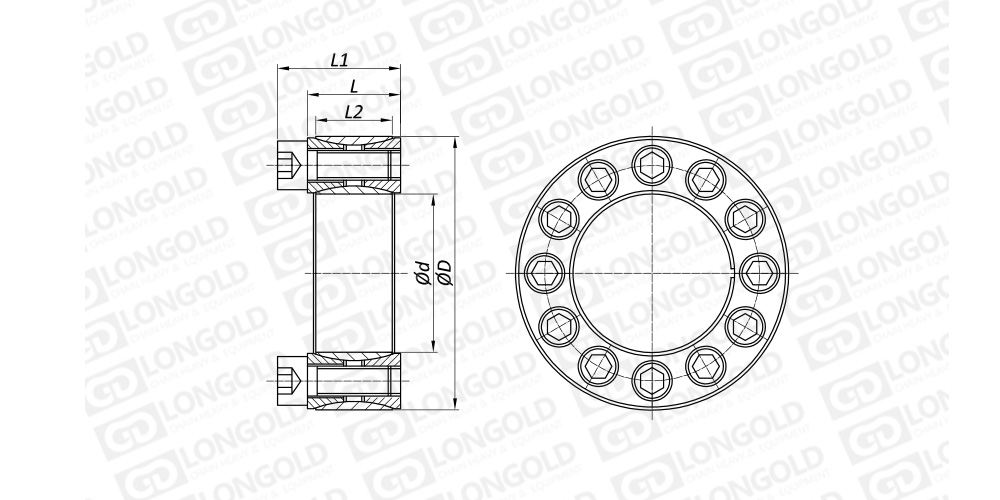

上圖為B型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		螺釘擰緊力矩	參考重量	對軸壓力	對轂壓力
脹緊套型號	L2	L	L1		軸向力	轉矩	螺釘擰緊力矩		對軸壓力	對轂壓力
φd×φD	L2	L	L1		Ft	Mt	Ma		Ps	Ph
mm	mm	mm	mm	規格×個數	kN	kN·m	N·m	kg	Mpa	Mpa
PL180x235B	38	44	58	M14x24	420	37.80	190	6.05	請咨詢	請咨詢
PL190x250B	46	52	66	M14x28	490	46.50	190	8.25
PL200x260B	46	52	66	M14x30	525	52.50	190	8.65
PL210x275B	50	56	72	M16x24	599	62.89	295	10.10
PL220x285B	50	56	72	M16x26	620	68.00	295	11.22
PL240x305B	50	56	72	M16x30	715	85.50	295	12.20
PL250x315B	50	56	72	M16x32	768	96.00	295	12.70
PL260x325B	50	56	72	M16x34	800	104.00	295	13.20
PL280x355B	60	66	84	M18x32	915	128.00	405	19.20
PL300x375B	60	66	84	M18x36	1020	153.00	405	20.50
PL320x405B	72	78	98	M20x36	1310	210.00	580	29.60
PL340x425B	72	78	98	M20x36	1310	224.00	580	31.10
PL360x455B	84	90	112	M22x36	1630	294.00	780	42.20
PL380x475B	84	90	112	M22x36	1620	308.00	780	44.00
PL400x495B	84	90	112	M22x36	1610	322.00	780	46.00
PL420x515B	84	90	112	M22x40	1780	374.00	780	50.00
PL450x555B	96	102	126	M24x40	2050	461.25	1000	65.00
PL480x585B	96	102	126	M24x42	2160	518.40	1000	71.00
PL500x605B	96	102	126	M24x44	2240	560.00	1000	72.60
PL530x640B	96	102	126	M24x45	2330	617.00	1000	83.60
PL560x670B	96	102	126	M24x48	2440	680.00	1000	85.00
PL600x710B	96	102	126	M24x50	2580	775.00	1000	91.00
PL630x740B	96	102	126	M24x52	2680	844.00	1000	94.00
PL670x780B	96	102	126	M24x56	2820	944.00	1000	101.00
PL710x820B	96	102	126	M24x60	2970	1054.00	1000	106.00
PL750x860B	96	102	126	M24x62	3130	1173.00	1000	112.00
PL800x910B	96	102	126	M24x66	3260	1300.00	1000	118.00
PL850x960B	96	102	126	M24x70	3500	1487.00	1000	125.00
PL900x1010B	96	102	126	M24x75	3680	1650.00	1000	132.00
PL950x1060B	96	102	126	M24x80	3870	1838.00	1000	139.00
PL1000x1110B	96	102	126	M24x82	4000	2000.00	1000	146.00

型號表示例

PL	180	×	235	B
（1）	（2）		（4）	（5）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）B型脹緊套

安裝與拆卸

安裝脹緊聯結套

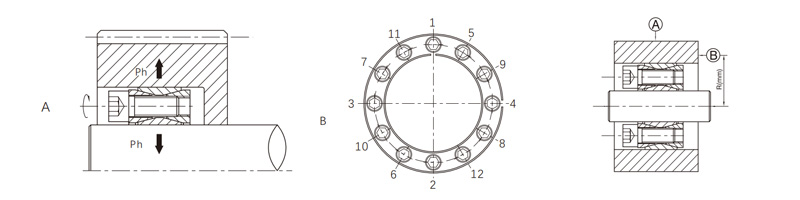

將脹緊聯結結擦拭干凈，裝入輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘，要分3-4次逐次擰緊螺釘直至達到螺釘擰緊力矩，

正確按照后的脹緊套應檢驗徑向跳動和軸向跳動，軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

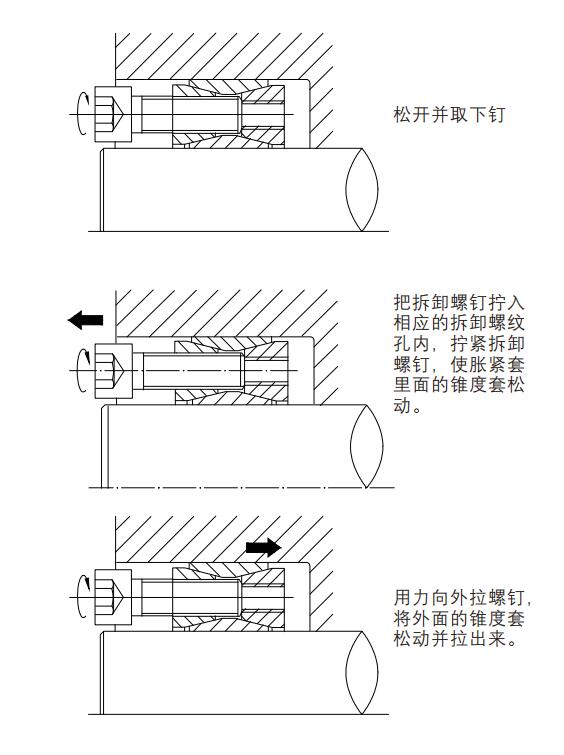

拆卸脹緊聯結套

拆卸脹緊聯結套時，先將全部螺釘松開并取下，然后將拆卸螺釘擰入相應的拆卸螺紋孔內(裝有鍍黃鋅螺釘?shù)穆菁y孔)，

依次擰緊拆卸螺釘，逐步將脹緊套兩側的錐度套分離，內、外環松動脫離輪轂內孔和軸的表?，即可將脹緊聯結套卸下。
