SS脹套II

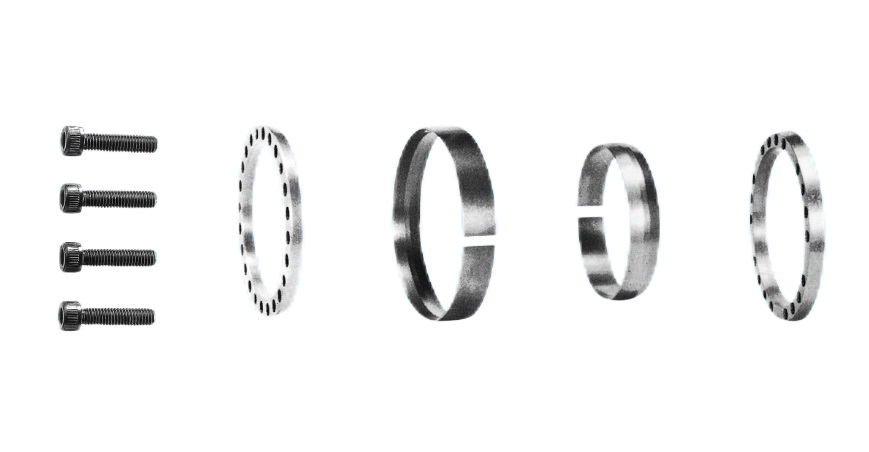

脹緊套主要由內環、外環、螺栓等部件組成。其工作原理是通過擰緊螺栓，使內環和外環之間產生軸向壓力，從而使內環膨脹并緊密地抱緊軸，外環收縮并緊密地抱緊輪轂，實現軸與輪轂的無鍵連接。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍

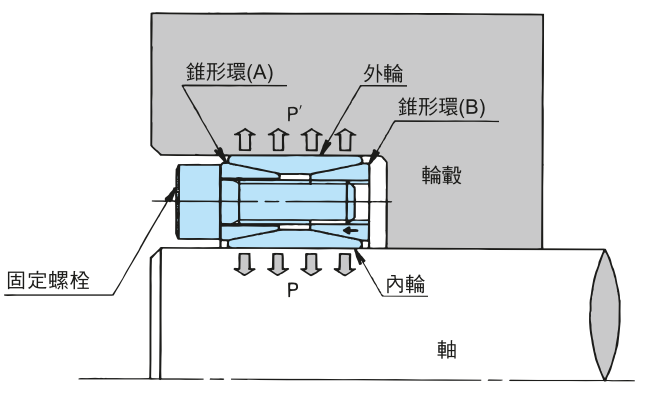

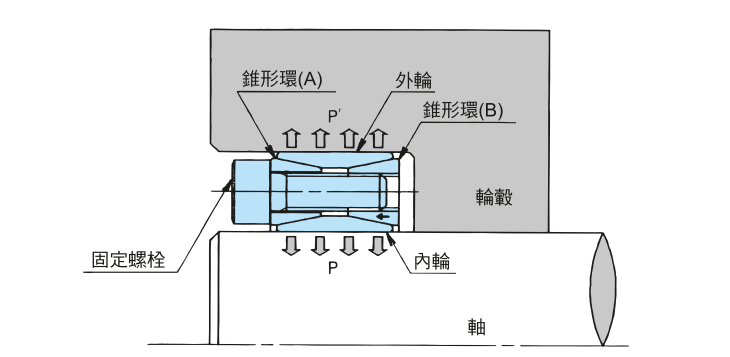

結構形式
組裝例
選型要素

能夠在緊湊的空間內傳遞高扭矩，確保動力傳輸?shù)目煽啃浴?

無需做鍵槽和壓裝等工序，產品性價比高。

只需擰緊或者擰松螺栓，即可組裝和拆卸，方便快捷。

適?軸徑：Φ125-Φ300(mm)

適?軸公差：h8

適?輪轂公差：H8

適用表面粗糙度：12S以下

對應國際型號：Z10

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品結構詳見如上圖

上圖為SS型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸				內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
	dw	L	L1	d1		軸向力	轉矩
Φd×ΦD						Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL125x215SS	90	47	53	152	M12x12	319	14.4	270	310	100	8.7
	95					347	16.5	280
	100					375	18.7	285
PL135x230SS	95	50	58	165	M14x10	382	18.1	263	297	160	11.0
	100					412	20.6	270
	110					473	26.0	275
PL140x230SS	100	50	58	170	M14x10	392	19.6	260	290	160	10.0
	105					421	22.1	265
	115					481	27.6	270
PL155x263SS	110	54	62	184	M14x12	482	26.5	260	290	160	15.0
	115					514	29.5	265
	125					578	36.1	270
PL165x290SS	120	58	68	198	M16x10	622	37.3	245	375	250	22.0
	125					659	41.2	250
	135					734	49.6	255
PL175x300SS	130	58	68	208	M16x12	692	45.0	285	310	250	23.0
	135					730	49.0	290
	145					805	58.0	295
PL185x320SS	140	75	85	222	M16x14	916	64.0	250	270	250	33.0
	145					961	70.0	255
	155					1053	82.0	260
PL200x340SS	150	75	85	238	M16x16	1073	81.0	270	290	250	36.0
	155					1120	87.0	275
	165					1216	100.0	280
PL220x370SS	160	91	103	268	M20x16	1283	103.0	300	330	490	53.0
	170					1395	119.0	305
	180					1509	136.0	310
PL240x405SS	170	94	107	288	M20x18	1439	122.0	300	325	490	66.0
	180					1555	140.0	305
	200					1790	179.0	310
PL260x430SS	190	105	119	312	M20x21	1715	163.0	290	310	490	82.0
	200					1842	184.0	295
	220					2099	231.0	300
PL280x460SS	210	116	132	334	M20x22	2051	215.0	255	275	490	103.0
	220					2186	240.0	260
	240					2458	295.0	265
PL300x485SS	220	124	140	360	M24x20	2456	270.0	295	310	840	120.0
	230					2605	300.0	298
	250					2906	363.0	300

型號表示例

PL	300	×	485	SS
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）SS型脹緊套

安裝與拆卸

安裝脹緊聯結套

1.清潔軸和輪轂的配合表面，確保無油污和雜質。

2.將脹緊套套在軸上，并調整到合適的位置。

3.安裝輪轂，用螺栓均勻地擰緊脹緊套，使套與軸和輪轂緊密結合。
