SD脹套I

適合安裝?輪轂與軸的聯結，可傳遞較?的轉矩。在?些機械傳動中，如果軸的直徑和精度相同，可代替聯軸器的使?。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

從輪轂外側聯結，設計上輪轂較厚無法拆除或是中空軸的聯結最適合。

可以獲得較大的傳遞扭矩，軸徑越大越能傳遞扭矩。

組裝拆卸容易，只需用螺栓鎖緊不需要鍵槽。

結構簡單，只有內環和2個錐形環以及固定螺栓組成。

適用軸徑尺寸：Φ24-Φ110(mm)

額定傳動扭矩：0.17-9.36kN·m

適?軸公差：h7

適?輪轂公差：H7

執行標準：JB/T 7934

對應JIS型號：SL

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

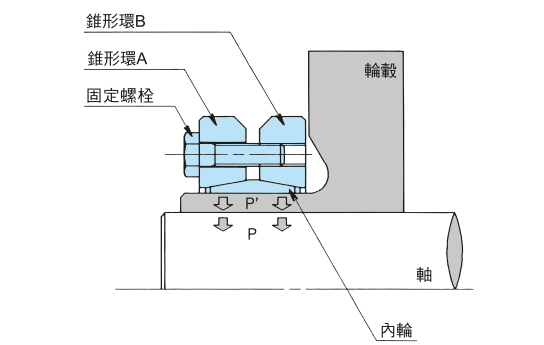

■產品本體結構詳見如上圖

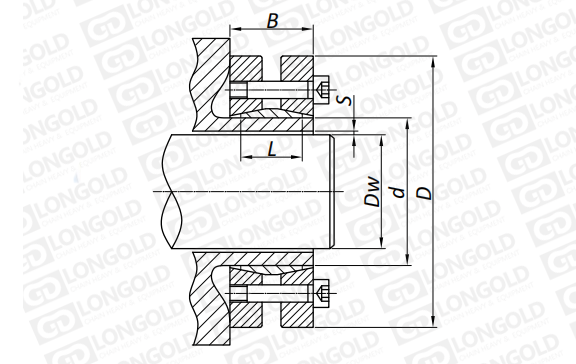

上圖為SD型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定載荷		對軸壓力	對轂壓力	螺母擰緊力矩	參考重量
	B	H	E		軸向力	轉矩
Φd×ΦD					Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL24x50SD	19	14.0	19.5	M5x6	18	0.17	199	314	4.9	0.2
	20				21	0.21	216
	21				23	0.25	232
PL30x60SD	24	16.0	21.5	M5x7	20	0.25	164	254	4.9	0.3
	25				24	0.30	175
	26				26	0.35	185
PL36x72SD	28	18.0	23.5	M6x5	32	0.46	191	271	12.0	0.4
	30				38	0.57	210
	31				39	0.60	204
PL44x80SD	34	20.0	25.5	M6x7	46	0.78	200	278	12.0	0.6
	35				49	0.86	206
	36				52	0.93	212
PL50x90SD	38	22.0	27.5	M6x8	53	1.00	187	258	12.0	0.8
	40				59	1.18	197
	42				65	1.36	207
PL55x100SD	42	23.0	30.5	M6x8	53	1.12	165	226	12.0	1.1
	45				63	1.39	175
	48				70	1.68	185
PL62x110SD	48	23.0	30.5	M6x10	77	1.85	195	249	12.0	1.3
	50				83	2.08	202
	52				86	2.21	200
PL68x115SD	50	23.0	30.5	M6x10	72	1.78	173	229	12.0	1.4
	55				80	2.23	179
	60				96	2.87	195
PL75x138SD	55	25.0	32.5	M8x7	94	2.60	192	253	30.0	1.7
	60				111	3.31	206
	65				126	4.12	218
PL80x145SD	60	25.0	32.5	M8x7	99	2.98	185	239	30.0	1.9
	65				115	3.72	198
	70				130	4.56	210
PL90x155SD	65	30.0	39.0	M8x10	140	4.61	203	255	30.0	3.3
	70				160	5.60	213
	75				178	6.70	223
PL100x170SD	70	34.0	44.0	M8x12	163	5.71	191	242	30.0	4.7
	75				182	6.84	200
	80				202	8.09	208
PL110x185SD	75	39.0	50.0	M10x9	185	6.97	178	226	59.0	5.9
	80				207	8.25	185
	85				220	9.36	186

型號表示例

PL	24	×	50	SD
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）SD型脹緊套

安裝與拆卸

安裝脹緊聯結套

1.安裝前要擦拭脹緊聯軸套、輪轂和軸的表?，然后將脹緊套與輪轂和軸組裝在?起，并將脹緊套調整到相應安裝位置。

2.將壓緊螺釘擰?相應的螺紋孔內，按圖所示多次逐步擰緊，直到達到螺J規定的擰緊?矩。

3.拆卸時，只要松開個壓緊螺釘，即可拆下脹緊套。
