STL系列錐套Q型

STL錐套通過錐面配合實現連接，這種獨特的設計使得連接非常穩固，即便在承受高負載和劇烈振動的情況下，依然能夠保持可靠的連接狀態，不會出現松動或滑脫現象。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
STL錐套材質
STL錐套優點
應用

標準內徑尺寸從3/8"~10"。

分為A、B兩種類型，可根據需要與有鍵或鍵槽的軸或輪轂配合使用。

配合的螺栓孔的數量為三個，螺栓的緊固以及錐套斜面與軸表面的接觸實現錐套與軸的緊密結合，能提供極大的扭矩，從而確保錐套與軸緊密連接。

使用可鍛鑄鐵作為材料，可鍛鑄鐵是一種由白口鑄鐵經過特定的熱處理工藝后得到的鑄鐵材料，具有較高的強度、塑性和沖擊韌度。

錐套與軸和輪轂之間的配合精度高，能夠有效減少間隙和誤差，提高設備的傳動精度和運行平穩性。

能夠適應各種惡劣的工作環境，如高溫、低溫、潮濕、腐蝕等，具有良好的耐腐蝕性和耐磨性。

安裝時只需將錐套套在軸上，然后用螺栓將其壓緊在輪轂上即可，操作簡單快捷，大大節省了安裝時間和人力成本。

STL錐套在工程制造、汽車行業、建筑行業中都有廣泛應用。

風力發電機的主軸是傳遞動力的關鍵部件，STL 錐套能夠提供可靠的連接，確保風機的穩定運行。它可以承受巨大的扭矩和軸向力，同時具有良好的抗疲勞性能。

工程機械通常工作在惡劣的環境下，對連接部件的可靠性要求很高。STL 錐套能夠承受巨大的沖擊和振動，適用于工程機械的發動機、變速器、驅動軸等部位的連接。

技術參數

點擊圖片放大

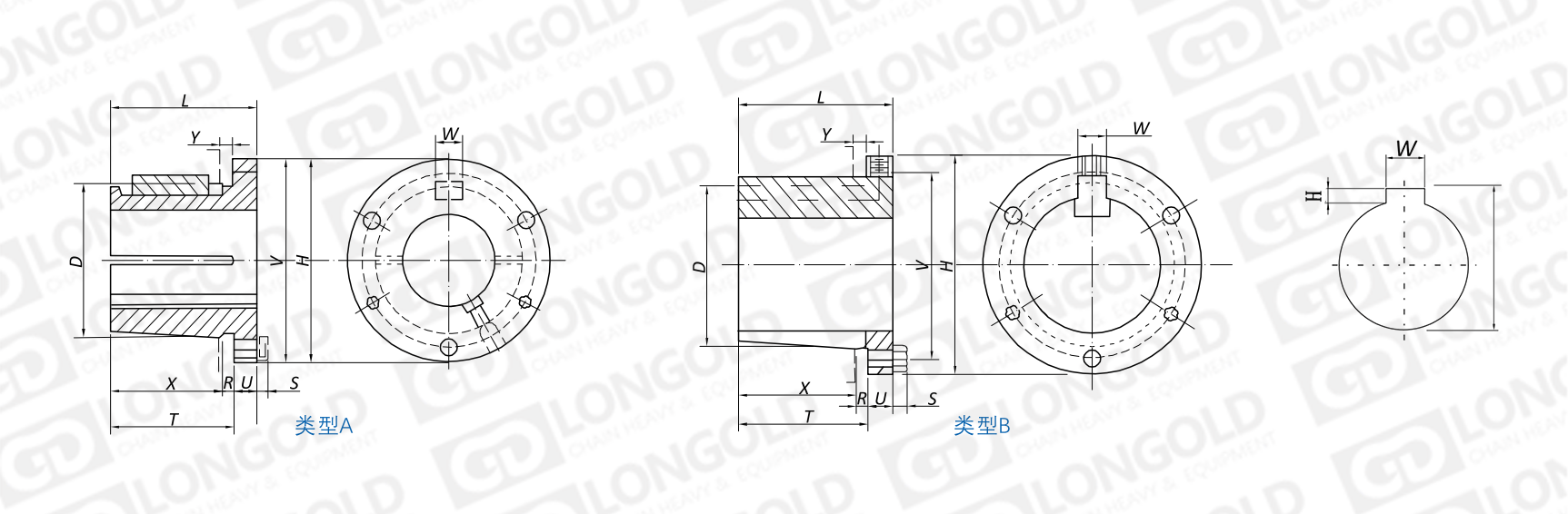

■產品本體結構詳見如上圖

上圖為STL系列錐套Q型錐套尺寸圖。

■錐套尺寸表

STL錐套型號

孔徑

孔徑范圍

螺栓

參考重量

扭矩

max

min

類型A

類型B

數量

尺寸

inch

個

inch

lbs

in-lbs

2 1/2

17/32

1 31/32

2 7/8

2 49/64

4 1/8

3 3/8

1/2

1 3/4

7/32

9/32

3/4-2 1/16

2 1/8-2 11/16

3/8 x 1 1/4

3.5

348

3 1/2

17/32

2 31/32

2 7/8

2 45/64

4 1/8

3 3/8

1/2

2 3/4

7/32

9/32

1-2 1/16

2 1/8-2 5/8

3/8 x 1 1/4

4.5

348

17/32

4 15/32

2 7/8

2 39/64

4 1/8

3 3/8

1/2

4 1/4

7/32

9/32

1 3/8-21/16

2 1/8-2 1/2

3/8 x 1 1/4

5.5

348

■內孔·鍵槽尺寸表

STL錐套型號	英制標準 尺寸		公制標準 尺寸		STL錐套型號	英制標準 尺寸		公制標準 尺寸
	孔徑	鍵槽	孔徑	鍵槽		孔徑	鍵槽	孔徑	鍵槽
	d	寬(W)×深(H)	d	寬(W)×深(H)		d	寬(W)×深(H)	d	寬(W)×深(H)
	inch	inch	mm	mm		inch	inch	mm	mm
Q1	3/4	3/16x3/32	18	6x3	Q1	1 13/16	1/2x1/4	50	14x4.5
	13/16		19	6x3		1 7/8		55	16x5
	7/8		20	6x3		1 15/16		60	18x5.5
	15/16	1/4x1/8	22	6x3		2		65	18x5.5
	1		24	8x3.5		2 1/16		﹣	﹣
	1 1/16		25			2 1/8
	1 1/8		28			2 3/16
	1 3/16		30			2 1/4
	1 1/4		32	10x4		2 5/16	5/8x5/16
	1 5/16	5/16x5/32	35			2 3/8
	1 3/8	5/16x5/32	36			2 7/16
	1 7/16	3/8x3/16	38			2 1/2
	1 1/2		39	12x4		2 9/16
	1 9/16		40			2 5/8
	1 5/8		42			2 11/16
	1 11/16		45	14x4.5		﹣	﹣
	1 3/4		48	14x4.5		﹣	﹣
Q2	1	1/4x1/8	﹣	﹣	Q2	1 7/8	1/2x1/4	﹣	﹣
	1 1/16					1 15/16
	1 1/8					2
	1 1/5					2 1/16
	1 1/4					2 1/8
	1 5/16	5/16x5/32				2 3/16
	1 3/8	5/16x5/32				2 1/4
	1 7/16	3/8x3/16				2 5/16	5/8x5/16
	1 1/25					2 3/8
	1 9/16					2 7/16
	1 5/8					2 1/2
	1 11/16					2 11/16
	1 3/4					2 5/8
	1 13/16	1/2x1/4				﹣	﹣
Q3	1 5/16	5/16x5/32	﹣	﹣	Q3	1 15/16	1/2x1/4	﹣	﹣
	1 3/8	5/16x5/32				2
	1 7/16	3/8x3/16				2 1/16
	1 1/2					2 1/8
	1 9/16					2 3/16
	1 5/8					2 1/4
	1 11/16					2 5/16	5/8x5/16
	1 3/4					2 3/8
	1 13/16	1/2x1/4				2 7/16
	1 7/8	1/2x1/4				2 1/2

選型注意事項

1.在選型時，應確定與之配合的軸徑、皮帶輪或鏈輪等部件的安裝孔尺寸，包括孔徑、錐度等關鍵尺寸，確保錐套的尺寸與之完全匹配。

2.了解設備的負載情況，包括靜態負載和動態負載。根據負載大小來選擇具有足夠承載能力的錐套，以防止在使用過程中出現變形、破裂等問題。

3.此外，不同的機械設備、傳動系統可能需要不同型號的STL錐套，要根據具體的使用場景和設備要求選擇合適的型號。有些設備對錐套的長度、厚度等也有特定要求，需仔細確認。

安裝注意事項

1.在安裝之前，仔細檢查STL錐套、軸和輪轂等零件，確保它們沒有損壞、變形或有其他缺陷。如果發現任何問題，應及時更換零件。

2.在安裝前，仔細清潔軸和輪轂的安裝表面，去除油污、灰塵和其他雜質，以確保錐套能夠緊密貼合。可以使用清潔劑和干凈的布進行清潔。

3.按照正確的安裝順序進行操作。一般來說，先將錐套套在軸上，然后將輪轂安裝在錐套上，最后用螺栓將輪轂固定在軸上；如果無法確定安裝的順序，可聯系隆德技術人員。

4.安裝完成后，需要對螺栓的緊固情況進行檢查，確保螺栓擰緊力矩符合使用要求。
