B型1:1.5錐齒輪

螺旋傘齒輪即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞。圓錐齒輪的輪齒分布在一個圓錐體的表面，其齒形從大端到小端逐漸減小。

應用領域

汽車生產

機械工程

航空航天

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因?yàn)閺?qiáng)度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

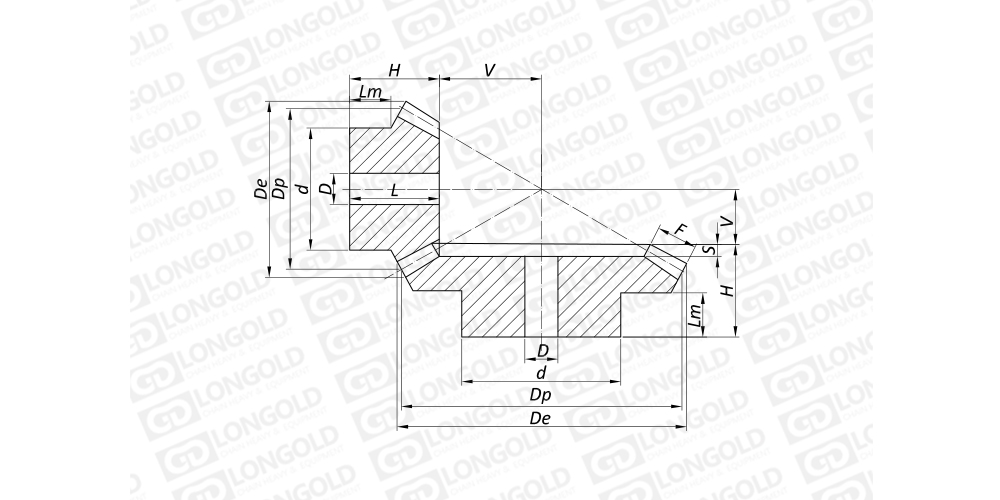

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數M	齒數Z	De	Dp	H	F	d	D	V	L	Lm	S
模數M	齒數Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	16	27.1	24	20.3	8	20.3	8	10.7	-	11.8	-
1.5	24	37.2	36	24.9	8	28.3	8	7.1	22.7	16.0	2.2
2	16	36.2	32	25.2	10	25.3	8	14.8	-	13.8	-
2	24	49.7	48	27.2	10	32.3	8	9.8	24.7	16.0	2.5
2.5	16	45.2	40	30.8	13	32.3	12	18.2	-	16.4	-
2.5	24	62.1	60	34.0	13	45.3	16	12.0	30.8	20.0	3.2
3	16	54.3	48	32.4	14.5	40.3	12	22.6	-	16.4	-
3	24	74.5	72	36.2	14.5	55.3	16	14.8	32.0	20.0	4.2
3.5	16	63.3	56	40.4	18	45.3	16	25.6	-	20.4	-
3.5	24	86.9	84	44.2	18	55.3	20	16.8	40.0	25.0	4.2
4	18	72.4	64	46.8	18	50.3	16	31.2	-	25.4	-
4	24	99.3	96	45.5	18	60.3	20	20.5	40.0	25.0	5.5
4.5	16	81.4	72	47.6	20	60.3	20	35.4	-	25.1	-
4.5	24	111.7	108	57,8	20	80.3	25	23.2	51.3	35.0	6.5
5	16	90.5	80	54.1	24	60.3	25	37.9	-	25.4	-
5	24	124.1	120	61.1	24	80.3	30	24.9	54.5	35.0	6.6

型號表示例

BG	B	-	M2	-	16	24
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數

齒輪傳遞運動的種類
