帶SK1附件的滾銷齒輪鏈條

滾銷齒輪鏈條需要與滾銷齒輪搭配使用，一般環繞在銷齒輪的外周測，通過自身的直線運動來驅動銷齒輪旋轉，或者通過銷齒輪的旋轉來驅動鏈條進行直線運動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
注意事項
應用

鏈條帶SK1附件，即鏈條兩側帶直立板，直立板上各帶一個孔。

采用優質鋼材制造，鏈條強度高、耐磨性良好。

除此之外，還可根據客戶需求，定制非標的滾銷齒輪鏈條，如有需求，請聯系隆德技術人員。

與銷齒嚙合傳動，傳動比精確。

SK1附件能通過安裝特定的部件，以達到運輸?shù)男枨蟆?

輸送速度準確穩定，能保證精確的同步輸送。

在運行前，請在鏈條外周圍面涂抹極壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。

如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。

帶SK1附件的滾銷齒輪鏈條常搭配滾銷齒輪應用于各種機械傳動系統中。

在工業自動化生產線中，常用于輸送設備和提升設備的傳動。

在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。

技術參數

點擊圖片放大

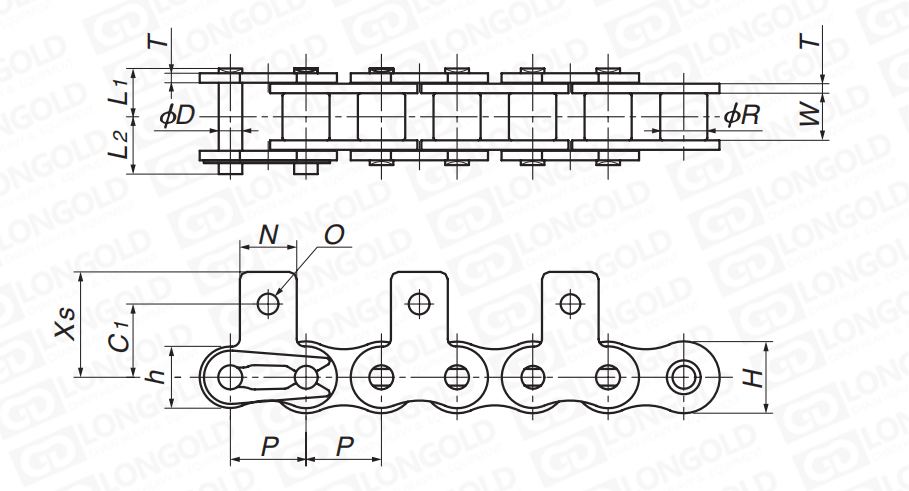

■鏈條本體尺寸表

鏈條型號	節距	滾子直徑	內節內寬	鏈板厚度	鏈板寬度		銷子直徑	銷子長度		平均抗拉強度	最大容許張力	參考重量
	P	R	W	T	H	h	D	L1	L2	平均抗拉強度	最大容許張力	參考重量
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN{kgf}	kN{kgf}	kg/m
LD40	12.7	7.92	7.95	1.5	12.0	10.4	3.97	8.25	9.95	請咨詢	請咨詢	請咨詢
LD50	15.875	10.16	9.53	2.0	15.0	13.0	5.09	10.30	12.00
LD60	19.05	11.91	12.70	2.4	18.1	15.6	5.96	12.85	14.75
LD80	25.4	15.88	15.88	3.2	24.1	20.8	7.94	16.25	19.25
LD100	31.75	19.05	19.05	4.0	30.1	26.0	9.54	19.75	22.85
LD120	38.1	22.23	25.40	4.8	36.2	31.2	11.11	24.90	28.90
LD140	44.45	25.40	25.40	5.6	42.2	36.4	12.71	26.90	31.70
LD160	50.8	28.58	31.75	6.4	48.2	41.6	14.29	31.85	36.85
LD200	63.5	39.68	38.10	8.0	60.3	52.0	19.85	39.00	44.80
LD240	76.2	47.63	47.63	9.5	72.4	62.4	23.81	47.90	55.50

■附件尺寸表

鏈條型號	附件				SK1附件重量	1組的鏈節數量
	C1	N	O	Xs	SK1附件重量
	mm	mm	mm	mm	kg/個
LD40	12.7	9.5	3.6	17.40	0.004	240
LD50	15.9	12.7	5.2	23.05	0.006	192
LD60	18.3	15.9	5.2	26.85	0.014	160
LD80	24.6	19.1	6.8	35.45	0.026	120
LD100	31.8	25.4	8.7	44.00	0.052	96
LD120	36.5	28.6	10.3	52.85	0.088	80
LD140	44.5	34.9	11.9	63.50	0.142	68
LD160	50.8	38.1	14.3	70.10	0.194	60
LD200	63.5	48.0	17.5	85.50	0.356	48
LD240	76.2	57.2	21.0	106.70	0.553	40

型號表示例

LD	40	-	1L	-	SK1
	（1）		（2）		（3）

（1）鏈號

（2）附件安裝間隔

（3）附件種類

驅動方式

滾銷齒輪鏈條與滾銷齒輪搭配使用，滾銷齒輪的驅動安裝方式有以下三種：

直線驅動方式	外接驅動方式	內接驅動方式
