滾銷齒輪銷輪Ⅰ

隆德滾銷齒輪的齒形以能夠和銷輪、齒條順暢嚙合的近似內旋曲線的形狀為基礎，采用了本公司獨有的能進一度提高強度的齒形形狀，具備更高的強度。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
注意事項
應用

安裝簡單，允許粗糙安裝。

通過弧形組件的組合，可實現大型設備的應對。

在銷齒條、銷輪的所有銷子部位使用了安裝用的空心銷(套銷)，可利用該孔簡單地進行安裝作業。

因?yàn)榇笮驮O(shè)備用的銷輪是弧形結構，所以弧形的組合可對應大直徑銷輪與鏈條方式相比，傳遞能力更大，尺寸更小。

滾銷在銷輪上滾動時，摩擦損失相對較小。相比于滑動摩擦，滾動摩擦的阻力更小，能夠提高傳動效率，減少能量損耗。

滾銷與銷輪的嚙合過程較為平穩，不會產生較大的沖擊和振動。這有助于減少能量損失，提高傳動系統的穩定性和可靠性。

在運行前，請?jiān)阪湕l外周圍面涂抹極壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。

如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。

滾銷齒輪鏈條常搭配滾銷齒輪應用于各種機械傳動系統中。

在工業自動化生產線中，常用于輸送設備和提升設備的傳動。

在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。

技術參數

點擊圖片放大

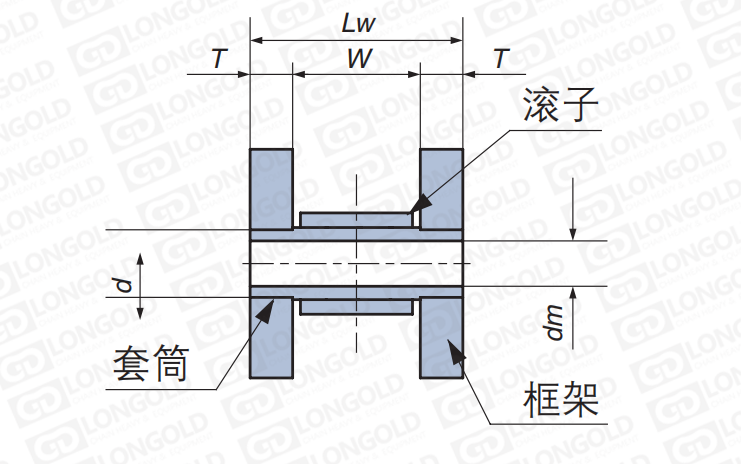

■銷輪規格表

框架型號	PGD20（標準系列）		PGD22（標準系列）		PGD30（標準系列）
框架型號	PGDS20（S系列）		PGDS22（S系列）		PGDS30 （S系列）
規格	圓弧節距（P）	20	圓弧節距（P）	22	圓弧節距（P）	30
	滾子直徑	10	滾子直徑	12	滾子直徑	16
	總寬（Lw）	標準系列：21	總寬（Lw）	標準系列：25	總寬（Lw）	標準系列：31
	總寬（Lw）	S系列：22	總寬（Lw）	S系列：26	總寬（Lw）	S系列：31
	內寬（W）	12	內寬（W）	16	內寬（W）	19
	板厚（T）	標準系列：4.5	板厚（T）	標準系列：4.5	板厚（T）	標準系列：6
	板厚（T）	S系列：5	板厚（T）	S系列：5	板厚（T）	S系列：6
	安裝孔	5	安裝孔	5	安裝孔	6
	安裝螺栓尺寸	M4	安裝螺栓尺寸	M4	安裝螺栓尺寸	M6

滾子數量	分割數量	節距直徑	外徑	內徑	分割數量	節距直徑	外徑	內徑	分割數量	節距直徑	外徑	內徑
NT	分割數量	Dpw	Dow	Diw	分割數量	Dpw	Dow	Diw	分割數量	Dpw	Dow	Diw
60	1	382.0	404	359	1	420.17	445	396	1	572.96	605	540
70	1	445.63	468	423	1	490.20	515	466	1	668.45	701	636
80	1	509.3	532	487	1	560.23	585	536	1	763.94	796	731
90	1	573.0	595	550	1	630.25	655	606	3	859.44	892	827
100	1	636.62	659	614	1	700.28	725	676	4	954.93	987	922
110	1	700.28	723	678	1	770.31	795	746	4	1050.42	1083	1018
120	1	763.94	786	741	3	840.34	865	816	5	1145.92	1178	1113
130	3	827.61	850	805	4	910.37	935	886	5	1241.41	1274	1209
140	3	891.27	914	869	4	980.39	1005	956	6	1336.90	1369	1304
150	4	954.93	977	932	4	1050.42	1075	1026	6	1432.39	1465	1400
160	4	1018.59	1041	996	5	1120.45	1145	1096	6	1527.89	1560	1495
170	4	1082.25	1105	1060	5	1190.48	1215	1166	7	1623.38	1656	1591
180	5	1145.92	1168	1123	5	1260.51	1285	1236	7	1718.87	1751	1686
190	5	1209.58	1232	1187	5	1330.54	1355	1306	8	1814.37	1847	1782
200	5	1273.24	1296	1251	6	1400.56	1425	1376	8	1909.86	1942	1877
220	6	1400.56	1423	1378	6	1540.62	1565	1516	9	2100.85	2133	2068
240	6	1527.89	1550	1505	7	1680.68	1705	1656	9	2291.83	2324	2259
260	7	1655.21	1678	1633	8	1820.73	1845	1796	10	2482.82	2515	2450
280	7	1782.54	1805	1760	8	1960.79	1985	1936	11	2673.80	2706	2641
300	8	1909.86	1932	1887	9	2100.85	2125	2076	12	2864.79	2897	2832

型號表示例

	PDU70	-	GM	-	70P
	（1）		（2）		（3）

（1）PUD：標準系列 PDUS：S系列

（2）嚙合方式：外接：GM，內接：NM

（3）滾子數量

驅動方式

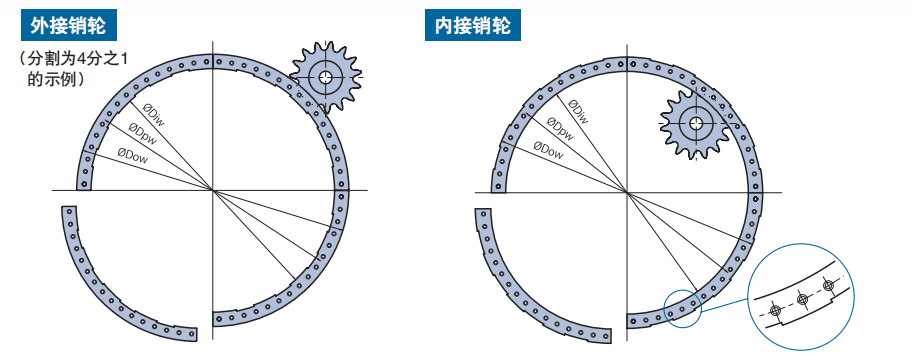

銷輪分為外接銷輪和內接銷輪兩種，如下圖所示：

注:

1.在各弧形的外接輪的內側或者內接銷輪的外側，設置了凸起部位。以此作為安裝的基準面。

2.外接銷輪的內徑尺寸Diw，內接銷輪的外徑尺寸Dow為對象裝置的外徑、內徑尺寸。

3.未配備安裝螺栓。

4.也可根據客戶需求定制對應指定滾子數量的銷輪。

5.也可制造圓周的一部分(不滿360)。
