14M-170 BTL同步帶輪

HTP圓弧齒同步帶輪和同步帶的使用設計通常運用于傳遞馬達所產生的旋轉動力的機構中，在這個過程中HTP圓弧齒同步帶輪通過和同步帶齒間的咬合實現傳動和傳送的作用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

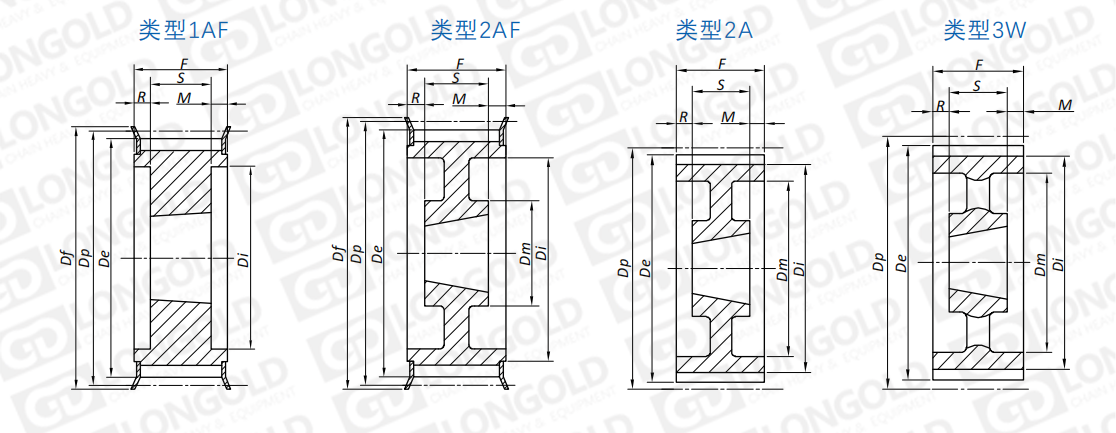

■同步帶輪尺寸表格

同步帶輪型號

類型

錐套
型號

齒數

外圓

直徑

節距圓

直徑

擋圈

直徑

輪轂

直徑

孔徑

參考

重量

max

inch

lbs

14M170 38T-F

1AF

3030

6.667

6.559

7 9/16

4 13/16

2 3/16

7 3/8

3 1/4

32.4

14M170 40T-F

1AF

3030

7.018

6.908

7 7/8

3/16

2 3/16

7 3/8

3 1/4

36.5

14M170 44T-F

1AF

3535

7.72

7.61

8 7/32

6 1/8

1 15/16

3 1/2

7 3/8

3 15/16

39.7

14M170 48T-F

1AF

3535

8.421

8.311

8 15/16

6 1/2

1 15/16

3 1/2

7 3/8

3 15/16

52.8

14M170 52T-F

1AF

4040

9.123

9.013

9 11/16

7 3/16

1 11/16

7 3/8

4 7/16

59.8

14M170 56T-F

1AF

4040

9.825

9.715

10 3/8

7 7/8

1 11/16

7 3/8

4 7/16

72.4

14M170 60T-F

1AF

4545

10.527

10.417

11 1/16

8 1/2

1 7/16

4 1/2

7 3/8

4 15/16

83.7

14M170 64T-F

1AF

4545

11.229

11.119

11 3/4

9 1/4

1 7/16

4 1/2

7 3/8

4 15/16

98.6

14M170 68T-F

1AF

4545

11.93

11.82

12 1/2

1 7/16

4 1/2

7 3/8

4 15/16

114.4

14M170 72T-F

1AF

4545

12.632

12.522

13 3/16

10 11/16

1 7/16

4 1/2

7 3/8

4 15/16

131.8

14M170 80T-F

2AF

4545

14.036

13.926

14 5/8

9 1/2

12 1/8

1 7/16

4 1/2

7 3/8

4 15/16

129.3

14M170 90T

4545

15.79

15.68

9 1/2

13 9/16

1 7/16

4 1/2

7 3/8

4 15/16

136.8

14M170 112T

5050

112

19.65

19.54

15 1/2

17 3/8

1 3/16

7 3/8

4 15/16

148

14M170 144T

5050

144

25.364

25.154

15 1/2

1 3/16

7 3/8

208

14M170 168T

5050

168

29.475

29.365

15 1/2

27 1/4

1 3/16

7 3/8

227

14M170 192T

5050

192

33.686

33.576

15 1/2

31 3/8

1 3/16

7 3/8

340

14M170 216T

5050

216

37.896

37.786

15 1/2

35 5/8

1 3/16

7 3/8

390

型號表示例

14M	170	28T	-	F	-	BTL
(1)	(2)	(3)		(4)		(5)

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶標準鍵孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
