8M-30 BTL同步帶輪

HTP圓弧齒同步帶輪和同步帶的使?設計通常運?于傳遞?達所產?的旋轉動?的機構中，這個過程中HTP圓弧齒同步帶輪通過和同步帶?間的咬合實現傳動和傳送的作?。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。并且由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

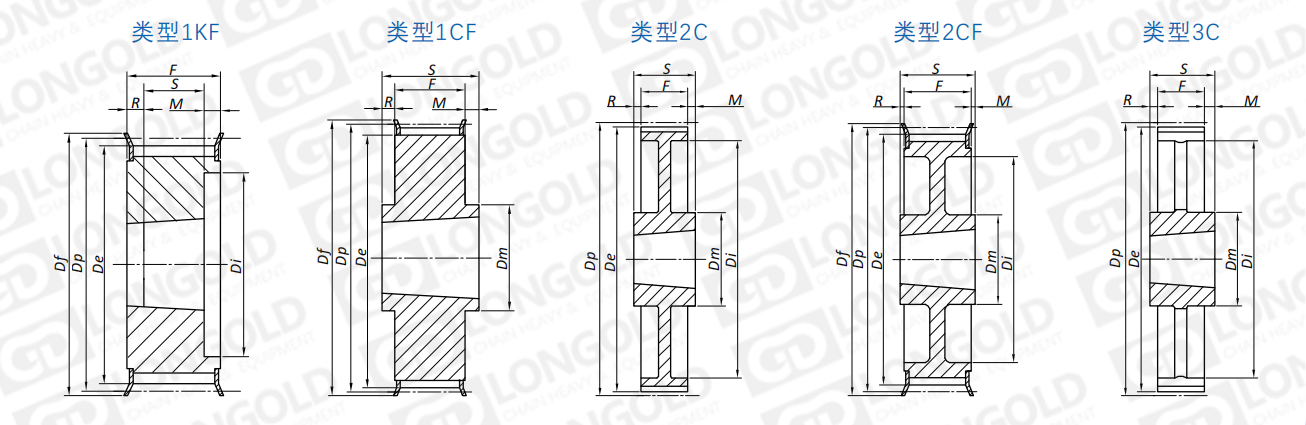

■同步帶輪尺寸表格

同步帶輪型號	類型	錐套型號	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	R	M	S	F	孔徑	參考重量
				Dp	De	Df	Dm	Di	R	M	S	F	d max	參考重量
				inch	inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs
8M30 24T-F	1KF	1108	24	2.406	2.352	2 3/4	-	1 25/32	1/8	1/2	7/8	1 1/2	1	0.9
8M30 26T-F	1KF	1108	26	2.607	2.553	2 15/16	-	1 31/32	1/8	1/2	7/8	1 1/2	1	1.2
8M30 28T-F	1KF	1108	28	2.807	2.759	3 3/16	-	2	1/8	1/2	7/8	1 1/2	1	1.6
8M30 30T-F	1KF	1210	30	3.008	2.958	3 11/32	-	2 11/32	1/8	3/8	1	1 1/2	1 1/4	1.7
8M30 32T-F	1KF	1210	32	3.208	3.154	3 9/16	-	2 9/16	1/8	3/8	1	1 1/2	1 1/4	1.9
8M30 34T-F	1KF	1610	34	3.409	3.355	3 3/4	-	2 3/4	1/8	3/8	1	1 1/2	1 11/16	2.3
8M30 36T-F	1KF	1610	36	3.609	3.555	3 15/16	-	2 13/16	1/8	3/8	1	1 1/2	1 11/16	2.5
8M30 38T-F	1KF	1610	38	3.81	3.756	4 3/16	-	3	1/8	3/8	1	1 1/2	1 11/16	2.7
8M30 40T-F	1KF	2012	40	4.01	3.956	4 11/32	-	3 1/4	-	1/4	1 1/4	1 1/2	1 11/16	2.8
8M30 44T-F	1KF	2012	44	4.411	4.357	4 3/4	-	3 1/2	-	1/4	1 1/4	1 1/2	2 1/8	3.4
8M30 48T-F	1KF	2012	48	4.812	4.758	5 3/16	-	3 13/16	-	1/4	1 1/4	1 1/2	2 1/8	4.5
8M30 56T-F	1KF	2012	56	5.614	5.56	5 15/16	-	4 9/16	-	1/4	1 1/4	1 1/2	2 1/8	7
8M30 64T-F	1CF	2517	64	6.416	6.362	6 3/4	4 7/8	-	-	1/4	1 3/4	1 1/2	2 1/8	8.9
8M30 72T-F	1CF	2517	72	7.218	7.164	7 9/16	4 7/8	-	-	1/4	1 3/4	1 1/2	2 1/8	12.1
8M30 80T-F	2CF	2517	80	8.02	7.966	8 3/8	4 7/8	-	-	1/4	1 3/4	1 1/2	2 11/16	15.8
8M30 90T	2C	2517	90	9.023	8.969	-	4 7/8	7 5/8	-	1/4	1 3/4	1 1/2	2 11/16	18.8
8M30 112T	3C	2517	112	11.229	11.175	-	4 7/8	9 7/8	1/8	1/8	1 3/4	1 1/2	2 11/16	23.5
8M30 144T	3C	2517	144	14.437	14.383	-	4 7/8	12 7/8	1/8	1/8	1 3/4	1 1/2	2 11/16	31.6

型號表示例

8M	30	24T	-	F	-	BTL
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶標準鍵孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道?序。此時，夾緊機構進?180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
