8M-20 QTL同步帶輪

HTP圓弧齒同步帶輪由輪緣、輪轂和輪輻組成。輪緣上加工有精確的圓弧齒，這些齒與同步帶的齒形相互嚙合，實現無滑動的同步傳動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。并且由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

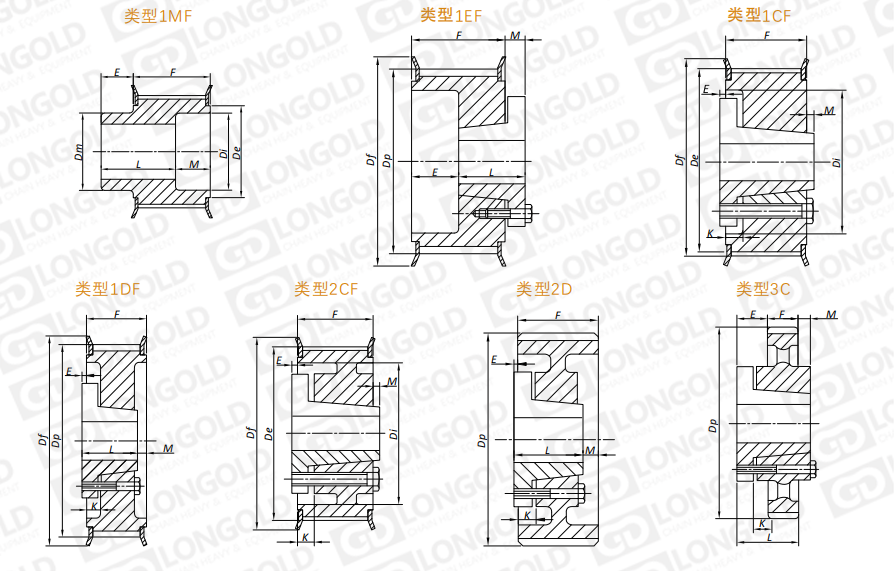

技術參數

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號

類型

錐套
型號

齒數

外圓

直徑

節距圓

直徑

擋圈

直徑

輪轂

直徑

參考

重量

inch

lbs

8M20-20T-F

1MF

2.005

1.951

2 3/8

1 3/8

5/8

1 3/4

1 1/8

0.9

8M20-21T-F

1MF

2.105

2.051

2 7/16

1 1/2

5/8

1 3/4

1 1/8

1.0

8M20-22T-F

1MF

2.206

2.152

2 9/16

1 5/8

5/8

1 3/4

1 1/8

1.6

8M20-JA24T-F

1EF

2.406

2.352

2 3/4

1 11/32

9/16

7/16

1 1/16

1 1/8

1.5

8M20-JA26T-F

1EF

2.607

2.553

2 15/16

1 11/32

9/16

7/16

1 1/16

1 1/8

1.8

8M20-H28T-F

1EF

2.807

2.753

3 5/32

1 9/16

1/4

3/8

1 1/4

1 1/8

1.9

8M20-H30T-F

1EF

3.008

2.954

3 11/32

1 9/16

1/4

3/8

1 1/4

1 1/8

1.9

8M20-H32T-F

1CF

3.208

3.154

3 9/16

2 9/16

1/8

1 1/4

1 1/8

1/4

2.0

8M20-SH34T-F

1DF

3.409

3.355

3 3/4

2 3/4

3/16

1/16

1 1/4

1 1/8

5/16

2.2

8M20-SH36T-F

1DF

3.609

3.555

3 15/16

2 13/16

3/16

1/16

1 1/4

1 1/8

5/16

2.5

8M20-SH38T-F

1DF

3.810

3.756

4 5/32

3/16

1/16

1 1/4

1 1/8

5/16

2.8

8M20-SH40T-F

1DF

4.010

3.956

4 11/32

3/16

1/16

1 1/4

1 1/8

5/16

3.4

8M20-SDS44T-F

1CF

SDS

4.411

4.357

4 3/4

3 1/2

3/16

1 5/16

1 1/8

3/8

3.2

8M20-SDS48T-F

1CF

SDS

4.812

4.758

5 3/16

3 13/16

3/16

1 5/16

1 1/8

3/8

3.4

8M20-SDS56T-F

1CF

SDS

5.614

5.560

5 15/16

4 9/16

3/16

1 5/16

1 1/8

3/8

4.5

8M20-SDS64T-F

1CF

SDS

6.416

6.362

6 3/4

5 3/8

3/16

1 5/16

1 1/8

3/8

8M20-SDS72T-F

1CF

SDS

7.218

7.164

7 9/16

6 3/16

3/16

1 5/16

1 1/8

3/8

6.0

8M20-SDS80T-F

2CF

SDS

8.020

7.966

8 3/8

3 1/2

6 7/8

3/16

1 5/16

1 1/8

3/8

6.5

8M20-SDS90T

SDS

9.023

8.969

3 1/2

7 5/8

3/16

1 5/16

1 1/8

3/8

7.0

8M20-SK112T

112

11.229

11.175

4 3/8

9 7/8

3/4

1/16

1 5/16

1 1/8

1/16

10.5

8M20-SF144T

144

14.447

14.383

12 7/8

3/4

1/16

2 1/16

1 1/8

1/16

14.5

型號表示例

8M	20	-	H	20T	-	F	-	QTL
（1）	（2）		（3）	（4）		（5）		（6）

（1）同步帶輪系列

（2）同步帶寬度

（3）錐套型號

（4）齒數

（5）帶擋圈

（6）帶QTL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道?序。此時，夾緊機構進?180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
