3M-06 SB同步帶輪

3M同步帶輪是HTP圓弧齒（HTD系列）同步帶輪中的一種，具有3.0mm的節距。它們適用于多種應用場合，包括自動化設備、機床、紡織機械等。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。并且由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

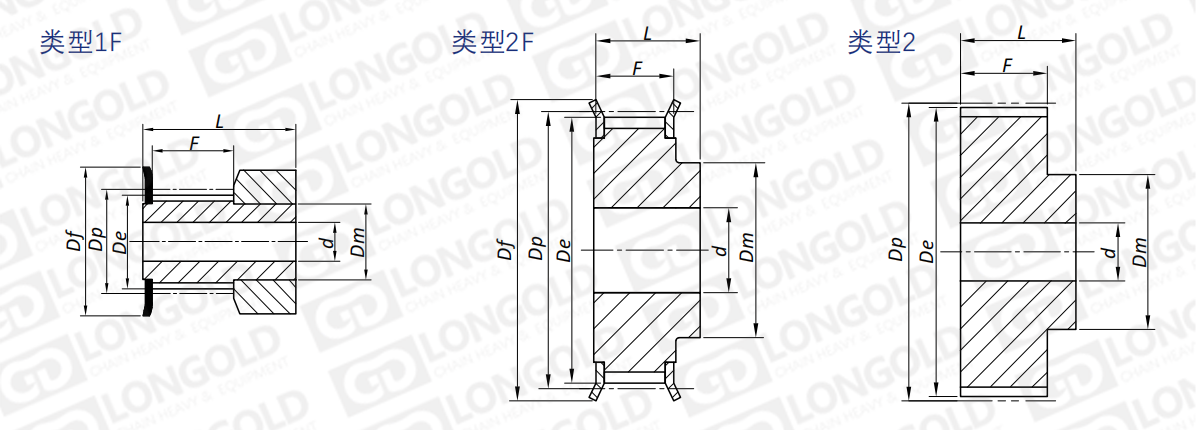

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑
		齒數	Dp	De	Df	Dm	F	L	d
		Z	inch	inch	inch	inch	inch	inch	inch
3M0610T-F	1F	10	0.376	0.346	33/64	33/64	9/32	9/16	1/8
3M0612T-F	1F	12	0.451	0.421	19/32	19/32	9/32	9/16	3/16
3M0614T-F	1F	14	0.526	0.496	21/32	21/32	9/32	9/16	3/16
3M0615T-F	1F	15	0.564	0.534	11/16	11/16	9/32	9/16	3/16
3M0616T-F	2F	16	0.602	0.572	23/32	13/32	25/64	11/16	1/4
3M0618T-F	2F	18	0.677	0.647	49/64	7/16	25/64	11/16	1/4
3M0620T-F	2F	20	0.752	0.722	29/32	17/32	25/64	11/16	1/4
3M0621T-F	2F	21	0.789	0.759	63/64	9/16	25/64	11/16	1/4
3M0622T-F	2F	22	0.827	0.797	63/64	9/16	25/64	11/16	1/4
3M0624T-F	2F	24	0.902	0.872	63/64	9/16	25/64	11/16	1/4
3M0626T-F	2F	26	0.978	0.948	1 3/32	11/16	25/64	11/16	1/4
3M0628T-F	2F	28	1.053	1.023	1 1/4	11/16	25/64	11/16	1/4
3M0630T-F	2F	30	1.124	1.098	1 1/4	25/32	25/64	11/16	1/4
3M0632T-F	2F	32	1.203	1.173	1 7/16	7/8	25/64	11/16	1/4
3M0636T-F	2F	36	1.353	1.324	1 1/2	11/32	13/32	45/64	1/4
3M0640T-F	2F	40	1.504	1.474	1 11/16	13/32	13/32	45/64	1/4
3M0644T-F	2F	44	1.654	1.624	1 7/8	19/32	13/32	45/64	1/4
3M0648T	2	48	1.805	1.775	-	19/32	13/32	47/64	3/8
3M0660T	2	60	2.256	2.226	-	19/32	13/32	47/64	3/8
3M0672T	2	72	2.707	2.677	-	19/32	13/32	47/64	3/8

型號表示例

3M	06	10T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：?件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動?，將傳送帶上的?件旋轉90°并轉移到下?道?序。此時，夾緊機構進?180°?轉，轉移時不相對于輸送?向同時改變?件?向。

同步帶輪?途：通過同步帶輪和同步帶的傳動，轉移?件的同時，還能改變?件放置?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
