圓柱齒條

圓柱齒條是一種特殊形狀的齒條，齒條呈圓柱體形狀，在圓柱的側面上加工有均勻分布的齒，由于其圓柱形狀，可以在有限的空間內實現直線運動和旋轉運動的轉換，特別適用于空間受限的場合。

應用領域

機械工程

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

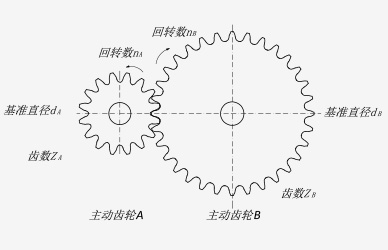

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

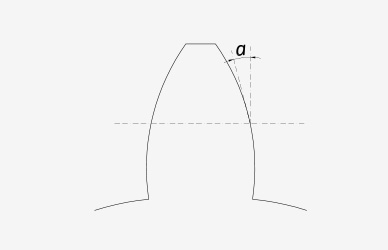

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

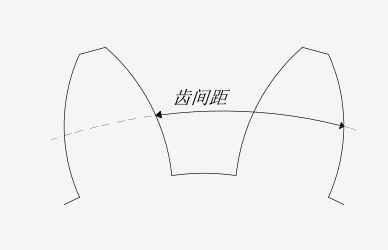

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

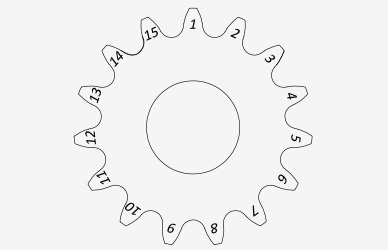

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

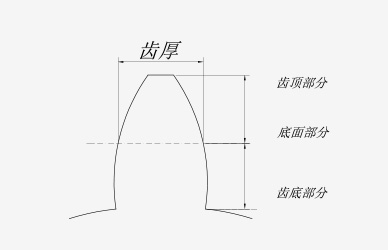

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

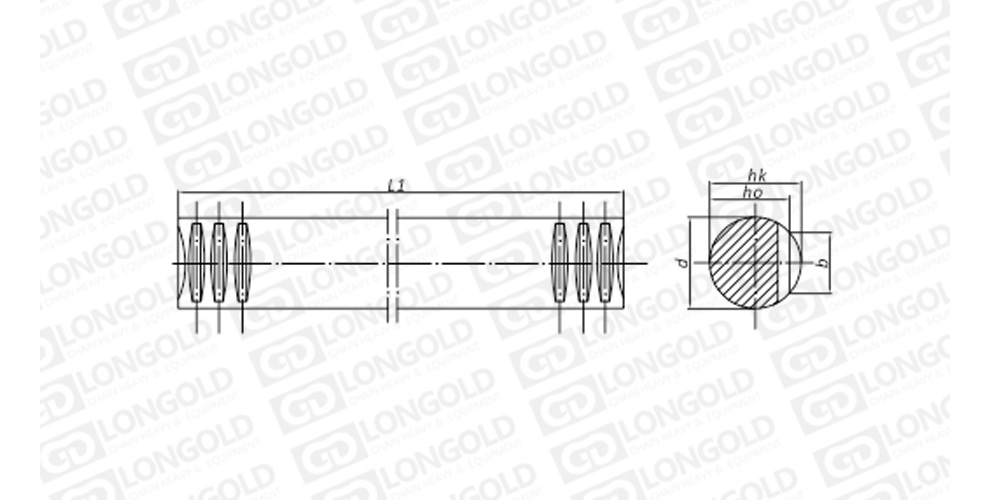

上圖為圓柱齒條的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

模數Z	L1	d	b	hk	ho	參考重量
模數Z	mm	mm	mm	mm	mm	kg
1	251.3	15	7.5	15	14.0	0.3
	499.5	15	7.5	15	14.0	0.7
	999.0	15	7.5	15	14.0	1.4
1.5	249.8	17	9.6	17	15.5	0.4
	499.5	17	9.6	17	15.5	0.8
	999.0	17	9.6	17	15.5	1.7
2	251.3	20	12.0	20	18.0	0.6
	502.7	20	12.0	20	18.0	1.1
	999.0	20	12.0	20	18.0	2.2
2.5	251.3	25	15.0	25	22.5	0.9
	502.7	25	15.0	25	22.5	1.8
	997.5	25	15.0	25	22.5	3.6
3	254.5	30	18.0	30	27.0	1.3
	499.5	30	18.0	30	27.0	2.5
	999.0	30	18.0	30	27.0	5.1
4	251.3	40	24.0	40	36.0	2.3
	502.6	40	24.0	40	36.0	4.5
	1005.3	40	24.0	40	36.0	9.1
5	251.3	50	30.0	50	45.0	3.8
	502.6	50	30.0	50	45.0	7.1
	1005.3	50	30.0	50	45.0	14.3

型號表示例

CR	-	M1	-	251.3
（1）		（2）		（3）

（1）圓柱齒條

（2）模數

（3）長度

齒條的安裝和連接

齒條安裝說明

1.為了可以更順利的安裝拼接使用齒條，標準齒條的兩端端面將會加工為半齒齒底，以方便跟下一支齒條的端面半齒齒底連接成一個全齒，齒條通過續接來限延使用。

2.齒條安裝時在齒廓角上預鉆安裝孔，組裝時同樣需要鉆孔，安裝螺絲需要通過扭力扳手和桌面鎖緊，用12.9扭矩固定內六角螺絲。

3.對于0.5M的齒條，必須使用定位銷。如果使用于高負載的配對齒時，建議檢查負載下的連接反應。

齒條快捷安裝方法

1.用螺絲緊固定齒條位置。

2.用反扣齒規輔助安裝續接齒條。

3.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。

4.在驗完后，根據預緊力將齒條緊固，用強度12.9扭矩緊固螺絲，再安裝定位銷。

齒條打表安裝方法

1.用螺絲預緊固定齒條位置。

2.將圓棒放入齒條的任意齒中，用弓形千分尺測量齒條底部至圓棒最高貼距離為安裝參考值。

3.將圓棒放入齒條與續接齒條的連接齒中，以參照參考值為基準，測量齒條底部至圓棒最高貼距，通過前后調整，達到我們設定參考值。

4.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。

5.在檢驗完后，根據預緊力將齒條緊固，用強度篇12.9扭矩緊固螺絲，再安裝定位銷。
