B系列不銹鋼鏈輪

不銹鋼鏈輪采用不銹鋼材料制成，具有良好的耐腐蝕性，使得不銹鋼鏈輪在潮濕、酸堿等腐蝕性環境中能夠保持較好的性能。同時有著較高的衛生標準水平。B系列不銹鋼鏈輪適用于隆德B系列滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
磨損識別
安裝要求
注意事項
材質用料

不銹鋼具有一定的強度和硬度，能夠承受一定的負載和扭矩。在鏈傳動系統中，可以保證鏈輪在傳遞動力過程中的穩定性，減少變形和磨損的可能性。

不銹鋼鏈輪可以有效防止生銹和腐蝕，保證生產設備的正常運行。在化工行業，面對各種酸、堿、鹽等強腐蝕性物質的環境，不銹鋼鏈輪也能長期穩定工作。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

有界限標記的規格：在鏈輪的受力點兩側嵌入一個極限標記，深度約為3-5mm。若鏈輪的齒部達到磨損極限，則會在齒面上出現邊界線，從而更容易確定出錐輪的壽命。

齒形規：齒形規是將薄板鋼板按照設計齒形加工而成的。通過配合使用齒形規中的鏈輪齒，可以很容易地確認磨損量。磨損量達到3~6mm時是更換鏈輪的基準。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

常用的不銹鋼材質有SUS304材質，具有良好的耐腐蝕性以及耐高溫、耐低溫性能。

SUS316材質在耐腐蝕性方面更為出色，尤其適用于海洋環境等腐蝕性更強的場合。

如無加裝特殊材質零件，不銹鋼鏈輪的使用溫度范圍在-20°C~400°C。

技術參數

點擊圖片放大

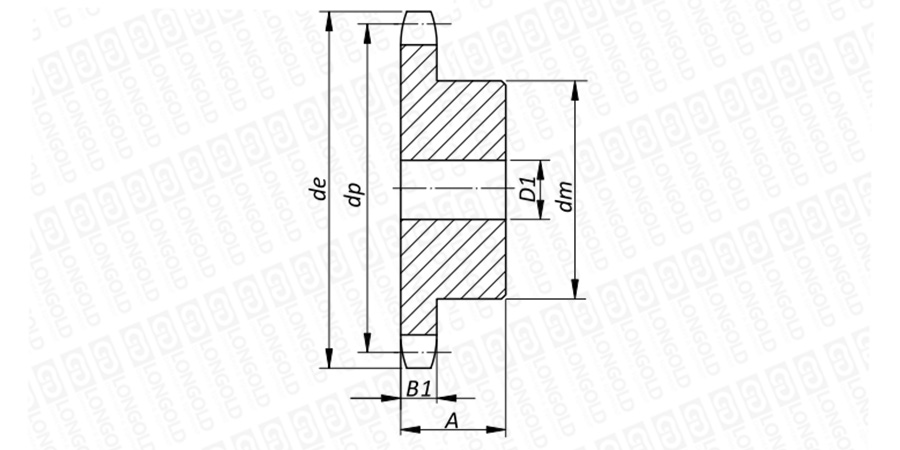

■鏈輪結構詳見如上圖

上圖為B系列不銹鋼鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

鏈條尺寸	鏈輪齒數 Z	12	13	15	16	17	18	19	20	21	23	25	30	單位
鏈條尺寸	鏈輪齒數 Z	12	13	15	16	17	18	19	20	21	23	25	30	單位
06B 3/8" ×7/32"	de	-	43	49.3	52.3	55.3	58.3	61.3	63.4	68	73.5	80	94.7	mm
	d_p	-	39.79	45.81	48.82	51.83	54.85	57.87	60.89	63.91	69.95	76.0	91.12
	d_m	-	28	34	37	40	43	45	46	48	52	57	60
	D₁	-	10	10	10	10	10	10	10	10	12	12	12
	A	-	25	25	28	28	28	28	28	28	28	28	30
08B 1/2" ×5/16"	d_e	53	57.9	65.9	69.9	74	78	82	86	90.1	98.1	106.2	126.3	mm
	d_p	49	53.6	61.09	65.1	69.11	73.14	77.16	81.19	85.22	93.27	101.33	121.5
	d_m	33	37	45	50	52	56	60	64	68	70	70	80
	D₁	10	10	10	12	12	12	12	12	14	14	14	16
	A	28	28	28	28	28	28	28	28	28	28	28	30
10B 5/8" ×3/8"	d_e	-	73.0	83.0	88.0	93.0	98.3	103.3	108.4	113.4	123.4	134.0	158.8	mm
	d_p	-	66.32	76.36	81.37	86.39	91.42	96.45	101.49	106.52	116.58	126.66	151.87
	d_m	-	47	57	60	60	70	75	75	80	80	80	90
	D₁	-	12	12	12	12	12	14	14	16	16	16	20
	A	-	30	30	30	30	30	30	30	30	30	30	35
12B 3/4" ×7/16"	d_e	-	87.5	99.8	105.5	111.5	118.0	124.2	129.7	136.0	149.0	160.0	-	mm
	d_p	-	79.59	91.63	97.65	103.67	109.71	115.75	121.78	127.82	139.9	152.0	-
	d_m	-	58	70	75	80	80	80	80	90	90	90	-
	D₁	-	16	16	16	16	16	16	16	20	20	20	-
	A	-	35	35	35	35	35	35	35	40	40	40	-
16B 1" ×17.02	d_e	-	117.0	133.0	141.0	149.0	157.0	165.2	173.0	181.2	-	-	-	mm
	d_p	-	106.12	122.17	130.2	138.22	146.28	154.33	162.38	170.43	-	-	-
	d_m	-	78	92	100	100	100	100	100	110	-	-	-
	D₁	-	16	16	19	20	20	20	20	20	-	-	-
	A	-	40	40	45	45	45	45	45	50	-	-	-

注：最大軸孔徑能容納標準鍵槽和鍵槽上的定位螺釘。小一點的軸孔孔可能沒有鍵槽、淺鍵槽，以及鍵槽上固定角度的定位螺釘。

上表展示為不銹鋼工藝孔鏈輪，若加工為不銹鋼成品孔鏈輪(帶鍵槽和螺紋孔)將提供不銹鋼定位螺釘。

型號表示例

LD06B	-	1B	13T	-	SS
（1）		（2）	（3）		（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數:13齒

（4）不銹鋼規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
