倍速鏈輪

倍速鏈條用鏈輪為專用鏈輪，需要特殊定制。倍速鏈專用鏈輪除了預留孔系列，還提供適配孔系列，可選擇預先設定的軸孔，鍵槽，固定螺栓的追加工。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
使用特點
安裝要求
注意事項
表面處理方式

可與帶蓋罩倍速鏈條共用。

采用碳素鋼，有齒部硬化和無齒部硬化的規格。

適合鏈條尺寸：LDC2030VR(P)～LDC2080VR(P)。

倍速鏈采用小直徑滾子與大直徑滾子組合的獨特結構，實現2.5或3倍速的高速輸送。

易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送。

輸送能力大，可承載較大的載荷。

輸送速度準確穩定，能保證精確的同步輸送。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

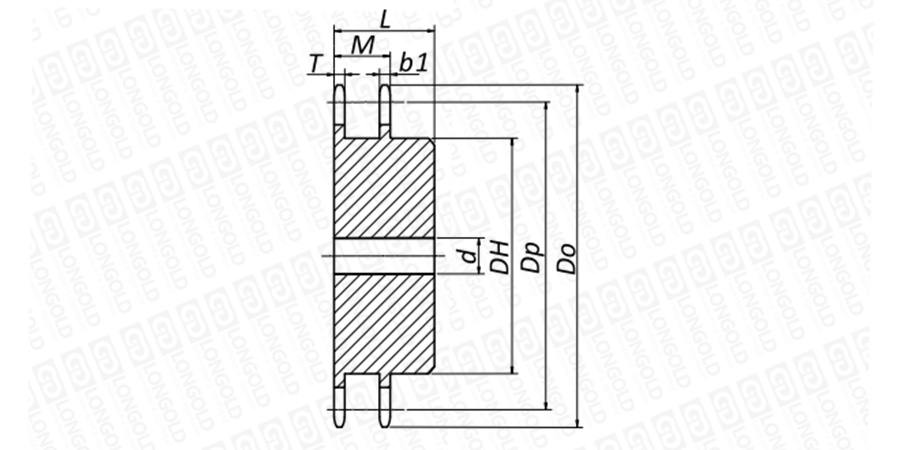

■鏈輪結構詳見如上圖

上圖為倍速鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

隆德型號	齒數	節距圓直徑	外徑	齒寬	全齒寬	軸孔徑d		輪轂直徑	總厚度	參考重量	材質（規格）	PDF圖紙	DXF圖紙
		Dp	Do	b1	M	工藝孔	最大孔	DH	L	參考重量
		mm	mm	mm	mm	mm	mm	mm	mm	kg
LDC2030VRP-S25-10T-SC	10	61.65	63	3.0	15.3	12.7	20	37	25	0.2	碳素鋼材C45 (整體切割)	請咨詢	請咨詢
LDC2040VRP-S25-10T-SC	10	82.20	85	4.0	20.4	15.9	32	52	40	0.8
LDC2050VRP-S25-10T-SC	10	102.75	107	5.0	25.5	15.9	45	66	45	1.5
LDC2060VRP-S25-10T-SC	10	123.30	128	6.0	30.5	1 9	55	81	50	2.5
LDC2080VRP-S25-10T-SC	10	164.39	172	-	47.5	23.0	72	110	67	7.0

注：1.也可制作10齒以上的倍速鏈輪，如有需要，具體請咨詢隆德技術人員。

2.倍速鏈輪均未作齒部硬化處理。

3.不銹鋼規格以相同尺寸制作。

型號表示例

LDC2080	VRP	-	S25	-	10T	-	SC
（1）	（2）		（3）		（4）		（5）

（1）鏈號

（2）倍速鏈

（3）倍速：S25=2.5倍速 S30=3.0倍速

（4）齒數：10齒

（5）帶蓋罩

加工事項

鏈輪的孔加工	適用軸孔直徑	鍵槽	公差（Js9）	鍵槽	公差	緊定螺釘
根據要求進行軸孔、鍵槽的加工。以下規格請務必指定：	d	KW		KH		MX
1.軸孔徑和公差：孔尺寸和加工精度	mm	mm		mm		mm
2.鍵槽尺寸：JIS標準的平行鍵或者斜鍵、加工公差(并級或者精級)	1012	4	±0.0150	1.8	0.1	M4
3.并列使用：請指定并列使用的條數。	12≤d<17	5		2		M5
4.客戶實施孔加工時，請以鏈輪外周為基準。	17≤d<22	6		3		M6
	22≤d<30	8	±0.0180	3.3	0.2	M6
	30≤d<38	10	±0.0180	3.3	0.2	M8
	38≤d<44	12	±0.0215	3.3	0.2	M8
	44≤d<50	14		3.8		M8
	50≤d<58	16		4.3		M10
	58≤d<65	18		4.4		M10
