S滾子型雙節距工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。S滾子型雙節距工藝孔鏈輪，適用S滾子雙節距鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。也可以采用不銹鋼或者工程塑料材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

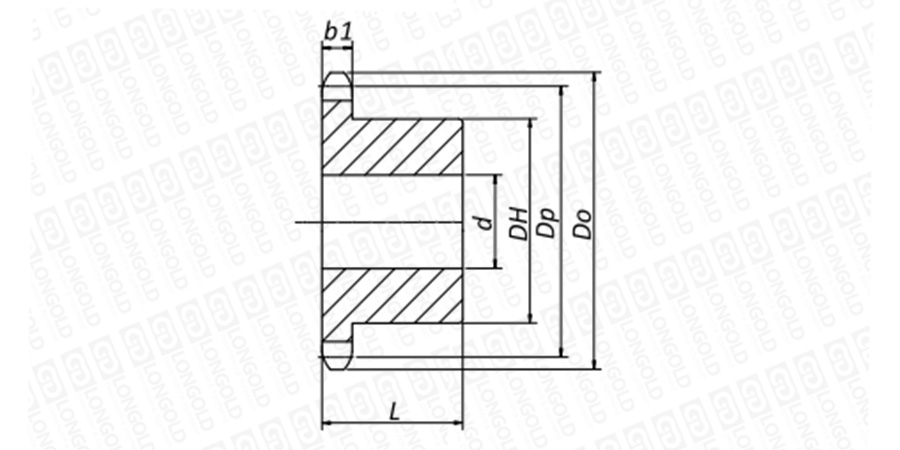

■鏈輪本體結構詳見如上圖

上圖為S滾子型雙節距工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸以及型號表示

標準鏈輪	環保鏈輪		作用齒數	割出齒數	節距圓直徑	外徑	齒寬	軸孔徑		輪轂		參考重量	PDF圖紙	DXF圖紙
鋼制	不銹鋼	工程塑料			節距圓直徑	外徑	齒寬	工藝孔d	最大孔d	外徑	長度
鏈輪型號					Dp	Do	b1	工藝孔d	最大孔d	DH	L
鏈輪型號					mm	mm	mm	mm	mm	mm	mm	kg
LDC2040S-1B 912T	LDC2040S-1B 912T-SS	LDC2040S-1B 912T-P	9 1/2	19	78.23	83.82	7.30	12.7	38.0	60.0	25.0	0.6 (0.1)	請咨詢	請咨詢
LDC2040S-1B 1012T	LDC2040S-1B 1012T-SS	LDC2040S-1B 1012T-P	10 1/2	21	86.17	91.95	7.30	12.7	46.0	69.0	25.0	0.9 (0.13)
LDC2040S-1B 1112T	LDC2040S-1B 1112T-SS	LDC2040S-1B 1112T-P	11 1/2	23	94.14	100.08	7.30	12.7	50.0	77.0	25.0	1 (0.16)
LDC2040S-1B 1200T	LDC2040S-1B 1200T-SS	-	12	24	98.14	104.14	7.30	12.7	42.0	63.0	25.0	0.8
LDC2040S-1B 1212T	LDC2040S-1B 1212T-SS	LDC2040S-1B 1212T-P	12 1/2	25	102.14	108.20	7.30	12.7	42.0	63.0	25.0	0.9 (0.18)
LDC2050S-1B 912T	LDC2050S-1B 912T-SS	LDC2050S-1B 912T-P	9 1/2	19	97.78	104.65	8.90	15.9	48.0	73.0	28.0	1.1 (0.18)
LDC2050S-1B 1012T	LDC2050S-1B 1012T-SS	LDC2050S-1B 1012T-P	10 1/2	21	107.72	114.81	8.90	15.9	48.0	73.0	28.0	1.2 (0.23)
LDC2050S-1B 1112T	LDC2050S-1B 1112T-SS	LDC2050S-1B 1112T-P	11 1/2	23	117.68	124.97	8.90	15.9	48.0	73.0	28.0	1.3 (0.26)
LDC2050S-1B 1200T	LDC2050S-1B 1200T-SS	-	12	24	122.67	130.05	8.90	15.9	48.0	73.0	28.0	1.4 (0.32)
LDC2050S-1B 1212T	LDC2050S-1B 1212T-SS	LDC2050S-1B 1212T-P	12 1/2	25	127.67	135.13	8.90	15.9	48.0	73.0	28.0	1.5
LDC2060S-1B 912T	LDC2060S-1B 912T-SS	LDC2060S-1B 912T-P	9 1/2	19	117.34	125.73	11.90	15.9	55.0	83.0	40.0	2.1 (0.35)
LDC2060S-1B 1012T	LDC2060S-1B 1012T-SS	LDC2060S-1B 1012T-P	10 1/2	21	129.26	137.92	11.90	15.9	55.0	83.0	40.0	2.3 (0.43)
LDC2060S-1B 1112T	LDC2060S-1B 1112T-SS	LDC2060S-1B 1112T-P	11 1/2	23	141.22	150.11	11.90	18.0	55.0	83.0	45.0	2.7 (0.53)
LDC2060S-1B 1200T	LDC2060S-1B 1200T-SS	-	12	24	147.21	156.21	11.90	18.0	55.0	83.0	45.0	2.9 (0.71)
LDC2060S-1B 1212T	LDC2060S-1B 1212T-SS	LDC2060S-1B 1212T-P	12 1/2	25	153.20	162.31	11.90	18.0	55.0	83.0	45.0	3.0
LDC2080S-1B 912T	LDC2080S-1B 912T-SS	-	9 1/2	19	156.45	167.39	15.00	23.0	63.0	93.0	40.0	3.4
LDC2080S-1B 1012T	LDC2080S-1B 1012T-SS	-	10 1/2	21	172.35	183.90	14.61	23.0	63.0	93.0	40.0	3.8
LDC2080S-1B 1112T	LDC2080S-1B 1112T-SS	-	11 1/2	23	188.29	200.15	14.61	28.0	75.0	107.0	45.0	5.0
LDC2080S-1B 1200T	LDC2080S-1B 1200T-SS	-	12	24	196.28	208.28	14.61	28.0	75.0	107.0	45.0	5.3
LDC2080S-1B 1212T	LDC2080S-1B 1212T-SS	-	12 1/2	25	204.27	216.41	14.61	28.0	75.0	107.0	45.0	5.6
LDC2100S-1B 912T	LDC2100S-1B 912T-SS	-	9 1/2	19	195.57	209.30	17.58	28.0	75.0	107.0	50.0	5.9
LDC2120S-1B 912T	LDC2120S-1B 912T-SS	-	9 1/2	19	234.68	251.21	24.00	33.0	80.0	117.0	63.0	10.7
LDC2160S-1B 912T	LDC2160S-1B 912T-SS	-	9 1/2	19	312.90	335.03	30.00	33.0	103.0	147.0	71.0	22.3

注：參考重量中，（）內的參數為工程塑料材質鏈輪的參考重量。

型號表示例

LDC2040	S	-	1B	912T	Q
（1）	（2）		（3）	（4）	（5）

（1）鏈號

（2）鏈條滾子類型：S=S滾子，R=R滾子

（3）鏈輪類型

（4）作用齒數：9 1/2齒

（5）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
