40-3 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

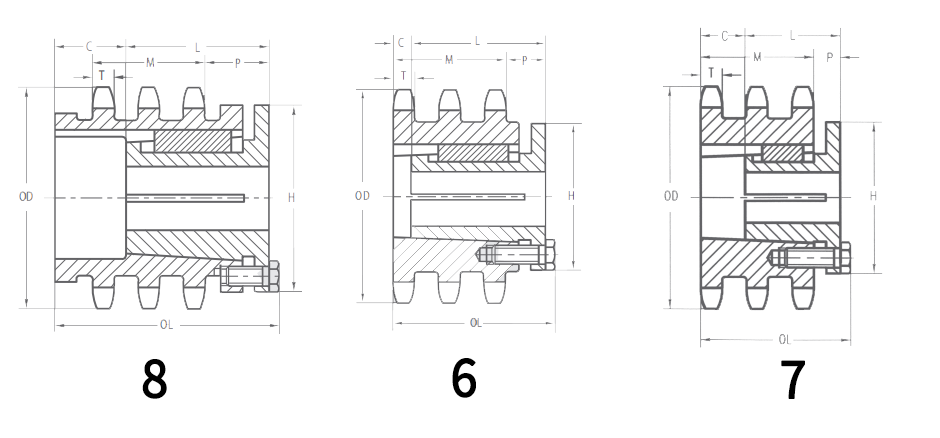

點擊圖片放大

■鏈輪尺寸表

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
18	LD40-3B18T-QPSTL	8	3.14	2.879	P1	0.275	3 3/4	1 15/16	1 3/8	1 9/16	3	1.9
19	LD40-3B19T-QPSTL	6	3.3	3.038	P1		3 1/32	1 15/16	1 3/8	27/32	3	1.8
20	LD40-3B20T-QPSTL	6	3.46	3.196	P1		2 31/32	1 15/16	1 5/16	25/32	3	2
23	LD40-3B23T-QPSTL	7	3.94	3.672	P1		2 9/32	1 15/16	5/8	3/32	3	2.3
24	LD40-3B24T-QPSTL	7	4.1	3.831	P1		2 9/32	1 15/16	5/8	3/32	3	2.6
25	LD40-3B25T-QPSTL	7	4.26	3.989	P1	0.275	2 9/32	1 15/16	5/8	3/32	3	3
27	LD40-3B27T-QPSTL	7	4.58	4.307	P1		2 9/32	1 15/16	5/8	3/32	3	3.3
30	LD40-3B30T-QSTL	6	5.06	4.783	Q1		2 25/32	1 1/2	1 3/32	一	4 1/8	4.5
35	LD40-3B35T-QSTL	6	5.86	5.578	Q1		2 25/32	1 1/2	1 3/32	一	4 1/8	6.9
36	LD40-3B36T-QSTL	6	6.02	5.737	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	7.6
42	LD40-3B42T-QSTL	6	6.97	6.691	Q1	0.275	2 25/32	1 1/2	1 3/32	一	4 1/8	11.1
48	LD40-3B48T-QSTL	6	7.93	7.645	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	15.2
52	LD40-3B52T-QSTL	6	8.57	8.281	Q1		2 25/32	1 1/2	1 3/32	一	4 1/8	18.7
54	LD40-3B54T-QSTL	6	8.89	8.599	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	19.9
60	LD40-3B60T-QSTL	6	9.84	9.554	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	25.3
68	LD40-3B68T-QSTL	6	11.12	10.826	Q1	0.275	2 25/32	1 1/2	1 3/32	—	4 1/8	33.5
72	LD40-3B72T-QSTL	6	11.75	11.463	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	37.9
76	LD40-3B76T-QSTL	6	12.39	12.099	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	42.5
84	LD40-3B84T-QSTL	6	13.66	13.372	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	52.4
95	LD40-3B95T-QSTL	6	15.41	15.122	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	67.9
102	LD40-3B102T-QSTL	6	16.53	16.236	Q1		2 25/32	1 1/2	1 3/32	—	4 1/8	78.5

型號表示例

LD40	-	3B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
