120-1 STL錐孔鏈輪 11-28T

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪尺寸表

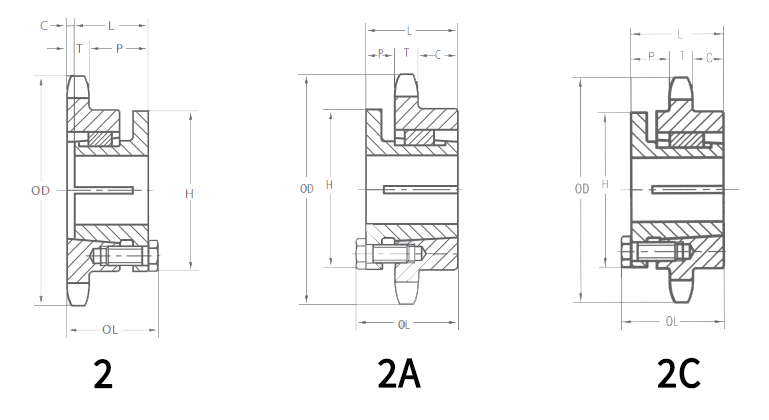

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
11	LD120-1B11T-QSTL	2	6.01	5.324	Q1	0.924	2 5/32	2 1/2	1 9/16	一	4 1/8	4.8
12	LD120-1B12T-QSTL	2	6.5	5.796	Q1	0.924	2 5/32	2 1/2	1 9/16	一	4 1/8	6.3
13	LD120-1B13T-QSTL	2	6.99	6.268	Q1	0.924	2 5/32	2 1/2	1 9/16	一	4 1/8	7.9
14	LD120-1B14T-QSTL	2	7.47	6.741	Q1	0.924	2 5/32	2 1/2	1 9/16	一	4 1/8	9.1
15	LD120-1B15T-QSTL	2	7.96	7.215	Q1	0.924	2 5/32	2 1/2	1 9/16	一	4 1/8	10.4
16	LD120-1B16T-QSTL	2	8.39	7.689	Q1	0.924	2 25/32	2 1/2	1 9/16	一	4 1/8	11.8
16	LD120-1B16T-RSTL	2	8.39	7.689	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	12.3
17	LD120-1B17T-QSTL	2	8.88	8.163	Q1	0.924	2 25/32	2 1/2	1 9/16	一	4 1/8	13.4
17	LD120-1B17T-RSTL	2	8.88	8.163	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	13.6
18	LD120-1B18T-QSTL	2	9.41	8.638	Q1	0.924	2 25/32	2 1/2	1 9/16	一	4 1/8	15.6
18	LD120-1B18T-RSTL	2	9.41	8.638	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	15.9
19	LD120-1B19T-RSTL	2	9.89	9.113	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	16.8
20	LD120-1B20T-RSTL	2	10.37	9.589	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	18.8
21	LD120-1B21T-RSTL	2	10.85	10.064	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	21
22	LD120-1B22T-RSTL	2	11.33	10.54	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	22.5
23	LD120-1B23T-RSTL	2	11.81	11.016	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	24.8
24	LD120-1B24T-RSTL	2	12.29	11.492	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	26.9
25	LD120-1B25T-RSTL	2	12.77	11.968	R1	0.924	3 5/32	2 7/8	1 15/16	一	5 3/8	29.8
26	LD120-1B26T-RSTL	2A	13.25	12.444	R1	0.924	3 5/32	2 7/8	7/8	1 1/16	5 3/8	32.9
28	LD120-1B28T-RSTL	2A	14.21	13.397	R1	0.924	3 5/32	2 7/8	7/8	1 1/16	5 3/8	38.3

型號表示例

LD120	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
