60-1 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。60-1錐孔鏈輪，配用LD60-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

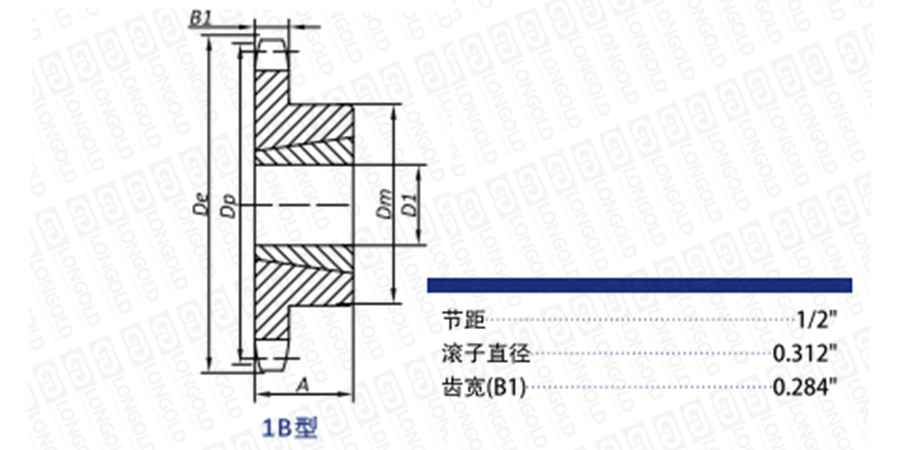

■鏈輪本體結構詳見如上圖

上圖為60-1 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	單排B型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
11	LD60-1B11TQ-TB	1008	3.004	2.662	1	7/8	1 4/5	0.60	0.30	請咨詢	請咨詢
12	LD60-1B12TQ-TB	1008	3.249	2.898	1	7/8	1 8/9	0.80	0.30
13	LD60-1B13TQ-TB	1210	3.493	3.134	1 1/4	1	*1 15/32	0.80	0.60
14	LD60-1B14TQ-TB	1210	3.736	3.371	1 1/4	1	1 4/9	1.00	0.60
15	LD60-1B15TQ-TB	1610	3.979	3.607	1 5/8	1	2 7/9	1.00	0.90
16	LD60-1B16TQ-TB	1610	4.221	3.844	1 5/8	1	3	1.40	0.90
17	LD60-1B17TQ-TB	1610	4.462	4.082	1 5/8	1	3 1/4	1.80	0.90
18	LD60-1B18TQ-TB	1610	4.704	4.319	1 5/8	1	3 1/4	1.90	0.90
19	LD60-1B19TQ-TB	1610	4.945	4.557	1 5/8	1	3 1/4	2.20	0.90
20	LD60-1B20TQ-TB	2012	5.785	4.794	2	1 1/4	3 9/16	2.20	1.70
21	LD60-1B21TQ-TB	2012	5.426	5.032	2	1 1/4	3 9/16	2.50	1.70
22	LD60-1B22TQ-TB	2012	5.666	5.270	2	1 1/4	3 9/16	2.80	1.70
23	LD60-1B23TQ-TB	2012	5.907	5.508	2	1 1/4	3 9/16	3.10	1.70
24	LD60-1B24TQ-TB	2012	6.147	5.746	2	1 1/4	3 9/16	3.40	1.70
25	LD60-1B25TQ-TB	2012	6.387	5.984	2	1 1/4	3 9/16	3.70	1.70
26	LD60-1B26TQ-TB	2012	6.627	6.222	2	1 1/4	3 9/16	4.00	1.70
27	LD60-1B27TQ-TB	2012	6.867	6.416	2	1 1/4	3 9/16	4.20	1.70
28	LD60-1B28TQ-TB	2012	7.107	5.699	2	1 1/4	3 9/16	4.60	1.70
30	LD60-1B30TQ-TB	2012	7.586	7.175	2	1 1/4	3 9/16	5.20	1.70
32	LD60-1B32T-TB	2012	8.065	7.652	2	1 1/4	3 9/16	5.60	1.70
35	LD60-1B35T-TB	2012	8.783	8.367	2	1 1/4	3 9/16	6.40	1.70
36	LD60-1B36T-TB	2012	9.022	5.605	2	1 1/4	3 9/16	6.60	1.70
40	LD60-1B40T-TB	2012	9.980	9.559	2	1 1/4	3 9/16	8.30	1.70
42	LD60-1B42T-TB	2012	10.458	10.036	2	1 1/4	3 9/16	10.00	1.70
45	LD60-1B45T-TB	2012	11.175	10.752	2	1 1/4	3 9/16	11.50	1.70
48	LD60-1B48T-TB	2012	11.893	11.467	2	1 1/4	3 9/16	13.20	1.70
54	LD60-1B54T-TB	2517	13.327	12.899	2 1/2	1 3/4	4 1/4	17.10	3.50
60	LD60-1B60T-TB	2517	14.761	14.330	2 1/2	1 3/4	4 1/4	21.00	3.50
70	LD60-1B70T-TB	2517	17.150	16.717	2 1/2	1 3/4	4 1/4	27.00	3.50
72	LD60-1B72T-TB	2517	17.628	17.194	2 1/2	1 3/4	4 1/4	30.00	3.50
80	LD60-1B80T-TB	2517	19.539	19.103	2 1/2	1 3/4	4 1/4	36.30	3.50
84	LD60-1B84T-TB	2517	20.494	20.058	2 1/2	1 3/4	4 1/4	40.60	3.50

型號表示例

LD60	-	1B	18T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
