材料通常為碳鋼或不銹鋼，具有較高的機械強度。
表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。
采用先進的銑齒加工工藝，使齒形更精確。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。
齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

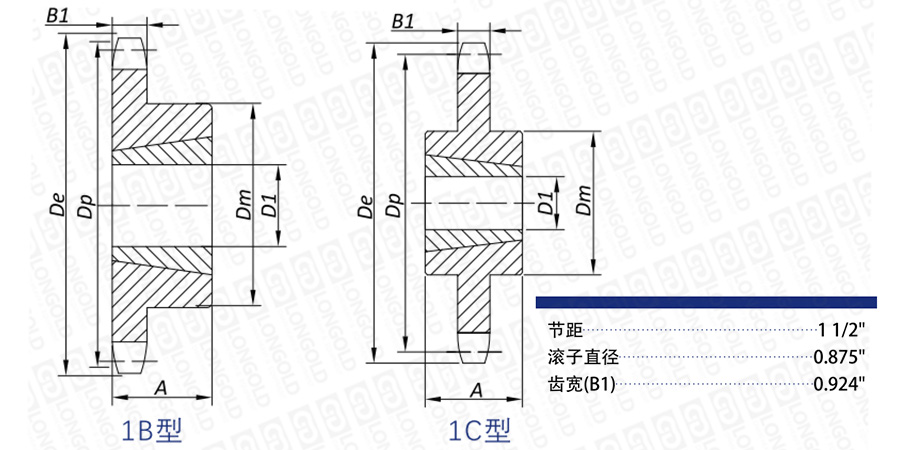

■鏈輪本體結構詳見如上圖
上圖為120-1 錐孔鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■單排B型鏈輪尺寸表
齒數
錐套型號
外圓直徑
節距圓直徑
最大孔徑
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
D1
長度A
直徑Dm
鏈輪
錐套
inch
inch
inch
inch
inch
Lbs
Lbs
12
LD120-1B12TQ-TB
2012
6.498
5.796
2
1 1/4
3 9/16
5.50
1.70
13
LD120-1B13TQ-TB
2517
6.896
6.268
2 1/2
1 3/4
4 1/4
6.00
3.50
14
LD120-1B14TQ-TB
2517
7.472
6.741
2 1/2
1 3/4
4 1/4
7.00
3.50
15
LD120-1B15TQ-TB
2517
7.957
7.215
2 1/2
1 3/4
4 1/4
8.00
3.50
16
LD120-1B16TQ-TB
3020
8.441
7.689
3
2
5 1/4
10.00
6.50
17
LD120-1B17TQ-TB
3020
8.924
8.163
3
2
5 1/4
11.00
6.50
18
LD120-1B18TQ-TB
3020
9.407
8.368
3
2
5 1/4
12.00
6.50
19
LD120-1B19TQ-TB
3020
9.889
9.113
3
2
5 1/4
14.00
6.50
20
LD120-1B20TQ-TB
3020
10.371
9.588
3
2
5 1/4
15.50
6.50
21
LD120-1B21TQ-TB
3020
10.851
10.064
3
2
5 1/4
17.50
6.50
24
LD120-1B24TQ-TB
3020
12.294
11.492
3
2
5 1/4
23.50
6.50
26
LD120-1B26TQ-TB
3020
13.254
12.444
3
2
5 1/4
28.50
6.50
30
LD120-1B30TQ-TB
3020
15.171
14.351
3
2
5 1/4
33.50
6.50
單排B型
鏈輪型號
■單排C型鏈輪尺寸表
齒數
錐套型號
外圓直徑
節距圓直徑
最大孔徑
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
D1
長度A
直徑Dm
鏈輪
錐套
inch
inch
inch
inch
inch
Lbs
Lbs
35
LD120-1C35T-TB
3020
17.566
16.734
3
2
5 1/4
52.50
6.50
45
LD120-1C45T-TB
3020
22.351
21.503
3
2
5 1/4
82.00
9.20
60
LD120-1C60T-TB
3535
29.522
28.661
3 1/2
3 1/2
6 1/2
140.00
14.00
70
LD120-1C70T-TB
3535
34.301
33.434
3 1/2
3 1/2
6 1/2
175.00
14.00
80
LD120-1C80T-TB
3535
39.078
38.207
3 1/4
3 1/2
6 1/2
220.00
14.00
單排C型
鏈輪型號
|
LD120 |
- |
1B | 26T |
Q |
- |
TB |
|
（1） |
|
（2） |
（3） |
（4） |
|
（5） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
（5）TB: 帶錐孔
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
