35-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。35-3鏈輪，配用LD35-3三排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

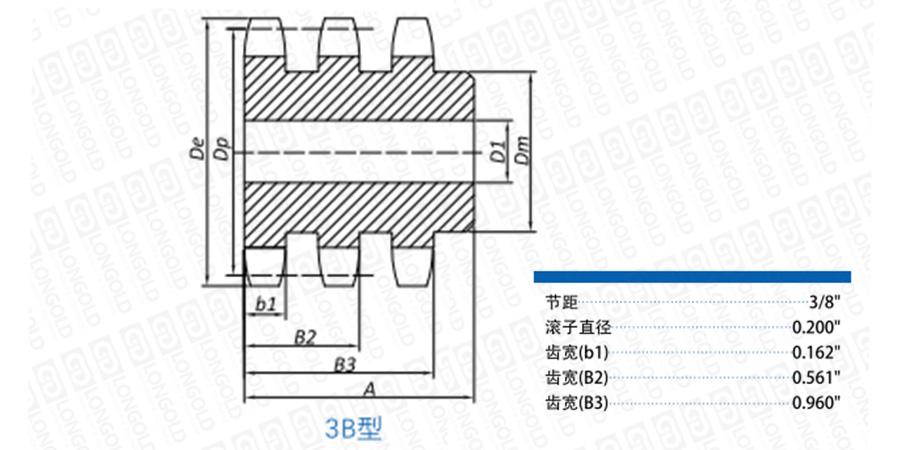

■鏈輪本體結構詳見如上圖

上圖為35-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■3B型鏈輪尺寸表

齒數	三排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max.	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
13	LD35-3B13TQ	1.750	39.801	1/2	2/3	1 1/9	1 3/4	0.50	請咨詢	請咨詢
14	LD35-3B14TQ	1.870	42.805	1/2	7/8	1 1/4	1 3/4	0.62
15	LD35-3B15TQ	1.990	45.813	1/2	8/9	1 2/5	1 3/4	0.78
16	LD35-3B16TQ	2.110	48.824	1/2	8/9	1 4/9	1 3/4	0.82
17	LD35-3B17TQ	2.230	51.837	1/2	1 1/9	1 3/5	1 3/4	1.04
18	LD35-3B18TQ	2.350	54.852	1/2	1 1/5	1 5/7	1 3/4	1.22
19	LD35-3B19TQ	2.470	57.869	1/2	1 1/3	1 7/8	1 3/4	1.40
20	LD35-3B20TQ	2.590	60.888	3/4	1 1/3	1 8/9	1 7/8	1.50
21	LD35-3B21TQ	2.710	63.908	3/4	1 3/8	2 1/9	1 7/8	1.72
22	LD35-3B22TQ	2.830	66.929	3/4	1 4/9	2 1/5	1 7/8	1.96
23	LD35-3B23TQ	2.950	69.951	3/4	1 1/2	2 1/4	1 7/8	2.12
24	LD35-3B24TQ	3.070	72.974	3/4	1 1/2	2 1/4	1 7/8	2.26
25	LD35-3B25TQ	3.190	75.997	3/4	1 1/2	2 1/4	1 7/8	2.42
26	LD35-3B26TQ	3.310	79.022	3/4	1 1/2	2 1/2	1 7/8	2.78
30	LD35-3B30T	3.790	91.124	3/4	1 3/4	2 1/2	1 7/8	3.42
36	LD35-3B36T	4.510	109.287	3/4	1 3/4	2 1/2	1 7/8	4.52
42	LD35-3B42T	5.230	127.459	3/4	1 3/4	2 1/2	1 7/8	5.88
48	LD35-3B48T	5.950	145.635	3/4	1 3/4	2 1/2	1 7/8	7.42
52	LD35-3B52T	6.430	157.755	3/4	1 3/4	2 1/2	1 7/8	8.52
60	LD35-3B60T	7.380	181.997	3/4	1 3/4	2 1/2	1 7/8	11.22
68	LD35-3B68T	8.340	206.243	3/4	2 3/8	3 1/2	1 7/8	15.38
72	LD35-3B72T	8.810	218.366	3/4	2 3/8	3 1/2	1 7/8	17.34
76	LD35-3B76T	9.290	230.490	3/4	2 3/8	3 1/2	1 7/8	18.90
84	LD35-3B84T	10.250	254.739	3/4	2 3/8	3 1/2	1 7/8	22.82
95	LD35-3B95T	11.560	288.083	1	2 1/2	3 3/4	2 1/8	29.32
96	LD35-3B96T	11.680	291.115	1	2 1/2	3 3/4	2 1/8	30.06
102	LD35-3B102T	12.400	309.303	1	2 1/2	3 3/4	2 1/8	33.36

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD35	-	3B	36T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
