100-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。100-3鏈輪，配用LD100-3三排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

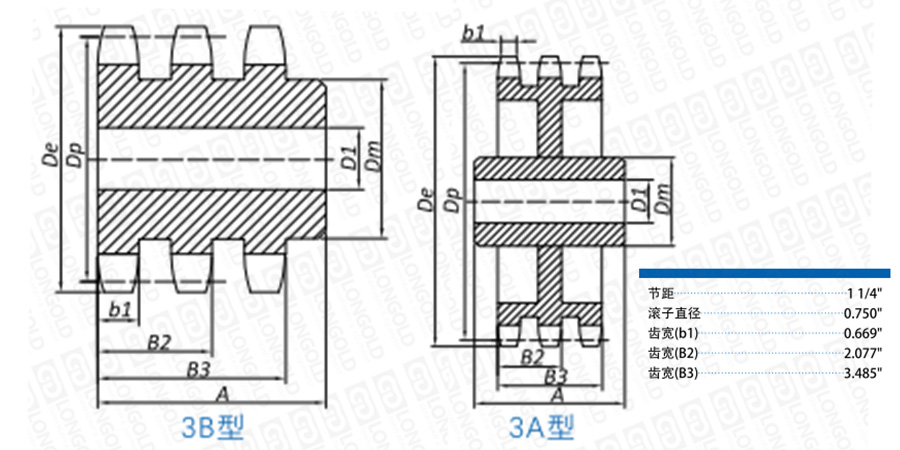

■鏈輪本體結構詳見如上圖

上圖為100-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■3B型鏈輪尺寸表

齒數	三排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
11	LD100-3B12T	5.010	4.437	1	2 1/8	3 1/8	4 1/4	11.70	請咨詢	請咨詢
12	LD100-3B12T	5.420	4.830	1 1/8	2 1/4	3 3/8	4 1/4	13.70
13	LD100-3B13T	5.820	5.223	1 1/8	2 1/2	3 4/5	4 1/4	16.90
14	LD100-3B14T	6.230	5.617	1 1/8	2 3/4	4 1/5	4 1/4	20.20
15	LD100-3B15T	6.630	6.012	1 1/4	3 1/8	4 5/8	4 1/2	25.00
16	LD100-3B16T	7.030	6.407	1 1/4	3 1/3	5	4 1/2	29.30
17	LD100-3B17T	7.440	6.803	1 1/4	3 1/2	5 1/4	4 1/2	33.80
18	LD100-3B18T	7.840	7.198	1 1/4	3 1/2	5 1/4	4 3/4	38.60
19	LD100-3B19T	8.240	7.594	1 1/4	3 3/4	5 1/2	4 3/4	43.30
20	LD100-3B20T	8.640	7.991	1 1/4	3 3/4	5 1/2	4 3/4	47.90
21	LD100-3B21T	9.040	8.387	1 1/4	3 3/4	5 1/2	4 3/4	52.30
22	LD100-3B22T	9.440	8.783	1 1/4	3 3/4	5 1/2	4 3/4	57.50
23	LD100-3B23T	9.840	9.180	1 1/4	3 3/4	5 1/2	4 3/4	62.50
24	LD100-3B24T	10.250	9.577	1 1/4	3 3/4	5 3/4	4 3/4	69.00
25	LD100-3B25T	10.650	9.973	1 1/4	3 3/4	5 3/4	4 3/4	73.00
26	LD100-3B26T	11.050	10.370	1 1/2	3 4/5	5 3/4	4 3/4	79.00
30	LD100-3B30T	12.640	11.958	1 1/2	3 4/5	5 3/4	4 3/4	103.00

■3C型鏈輪尺寸表

齒數	三排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
35	LD100-3C35T	14.640	13.945	1 1/2	4	6	5	108.00	請咨詢	請咨詢
45	LD100-3C45T	18.630	17.919	1 1/2	4	6	5	143.00
60	LD100-3C60T	24.600	23.884	1 1/2	5 3/8	7 1/2	5	217.00
70	LD100-3C70T	28.580	27.861	1 1/2	5 3/8	7 1/2	5	262.00
80	LD100-3C80T	32.570	31.839	1 1/2	5 3/8	7 1/2	5	313.00

型號表示例

LD100	-	3B	30T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
