60-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。60-2鏈輪，配用LD60-2雙排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

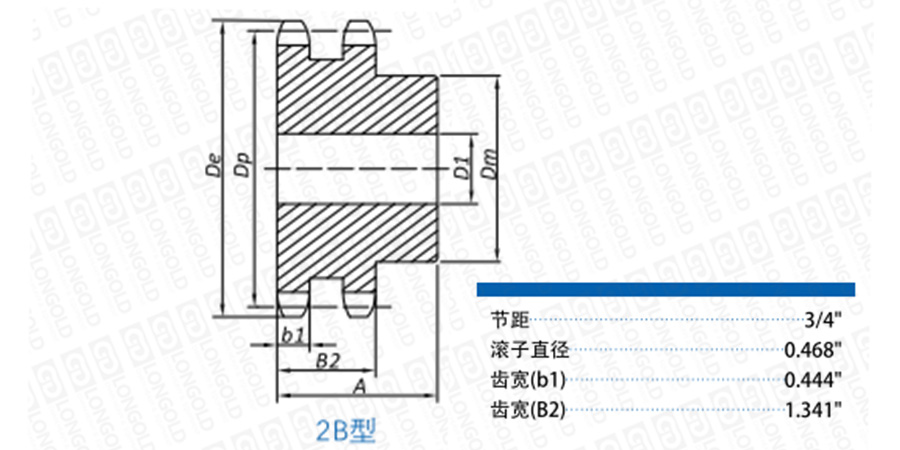

■鏈輪本體結構詳見如上圖

上圖為60-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD60-2B11TQ	3.000	2.66	1	1 1/4	1 4/5	2 1/8	1.62	請咨詢	請咨詢
12	LD60-2B12TQ	3.250	2.90	1	1 4/9	2 1/8	2 1/8	2.20
13	LD60-2B13TQ	3.490	3.13	1	1 1/2	2 1/4	2 1/8	2.60
14	LD60-2B14TQ	3.740	3.37	1	1 3/4	2 1/2	2 1/8	3.24
15	LD60-2B15TQ	3.980	3.61	1	1 7/8	2 4/5	2 1/8	3.96
16	LD60-2B16TQ	4.220	3.84	1	2	3	2 1/8	4.62
17	LD60-2B17TQ	4.460	4.08	1	2 1/4	3 1/4	2 1/8	5.40
18	LD60-2B18TQ	4.700	4.32	1	2 3/8	3 1/2	2 1/8	6.24
19	LD60-2B19TQ	4.950	4.56	1	2 1/2	3 2/3	2 1/8	7.00
20	LD60-2B20TQ	5.190	4.79	1	2 1/2	3 3/4	2 1/8	7.72
21	LD60-2B21TQ	5.430	5.03	1	2 3/4	4 1/8	2 1/8	8.82
22	LD60-2B22TQ	5.670	5.27	1	2 3/4	4 1/4	2 1/8	9.68
23	LD60-2B23TQ	5.910	5.51	1	2 3/4	4 1/4	2 1/8	10.30
24	LD60-2B24TQ	6.150	5.75	1	2 3/4	4 1/4	2 1/8	11.14
25	LD60-2B25TQ	6.390	5.98	1	2 3/4	4 1/4	2 1/8	11.96
26	LD60-2B26T	6.630	6.22	1	2 3/4	4 1/4	2 1/8	12.70
30	LD60-2B30T	7.590	7.18	1	2 3/4	4 1/4	2 1/8	16.36
32	LD60-2B32T	8.070	7.65	1 1/4	3	4 1/2	2 3/8	19.52
35	LD60-2B35T	8.780	8.37	1 1/4	3	4 1/2	2 3/8	22.80
36	LD60-2B36T	9.020	8.61	1 1/4	3	4 1/2	2 3/8	23.82
40	LD60-2B40T	9.980	9.56	1 1/4	3 1/4	4 3/4	2 3/4	30.84
42	LD60-2B42T	10.460	10.04	1 1/4	3 1/4	4 3/4	2 3/4	33.08
45	LD60-2B45T	11.180	10.75	1 1/4	3 1/4	4 3/4	2 3/4	37.08
52	LD60-2B52T	12.850	12.42	1 1/4	3 1/4	4 3/4	2 3/4	48.70
60	LD60-2B60T	14.760	14.33	1 1/4	3 1/4	4 3/4	2 3/4	63.10
68	LD60-2C68T	16.670	16.24	1 1/4	3 1/3	5	3	53.68
72	LD60-2C72T	17.630	17.19	1 1/4	3 1/3	5	3	53.74
76	LD60-2C76T	18.580	18.15	1 1/4	3 1/3	5	3	60.28
95	LD60-2C95T	23.120	22.68	1 1/4	3 3/4	5 1/2	3 1/2	87.14

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD60	-	2B	48T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
