100-1 成品孔鏈輪

成品孔鏈輪，安裝（聯結）后無背隙，由于采用軸向固定，不需要“防止脫落具”，定位準確，鏈輪孔已經加工完成，可直接安裝使用，100-1鏈輪，配用LD100-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

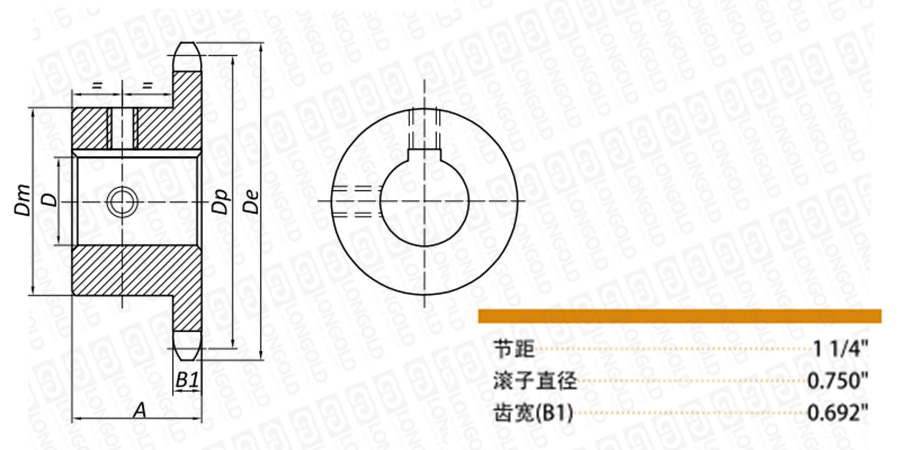

■鏈輪本體結構詳見如上圖

上圖為100-1 成品孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	輪轂長度	參考重量	成品孔尺寸（包含：鍵槽和2個固定螺栓）											PDF圖紙	DXF圖紙
		De	Dp	A	參考重量	成品孔尺寸（包含：鍵槽和2個固定螺栓）
		inch	inch	inch	Lbs	inch
8	LD100-1B8T-BS	3.770	3.266	1 7/8	2.80	-	1	1 1/5	1 1/4	-	-	-	-	-	-	-	請咨詢	請咨詢
9	LD100-1B9T-BS	4.180	3.655	1 7/8	3.00	-	1	1 1/5	1 1/4	1 4/9	-	-	-	-	-	-
10	LD100-1B10T-BS	4.600	4.045	1 7/8	3.90	-	1	1 1/5	1 1/4	1 4/9	-	-	-	-	-	-
11	LD100-1B11T-BS	5.010	4.437	1 7/8	4.90	-	1	1 1/5	1 1/4	1 4/9	1 8/9	2	2 1/5	-	-	-
12	LD100-1B12T-BS	5.420	4.830	1 7/8	6.00	-	1	1 1/5	1 1/4	1 4/9	1 8/9	2	2 1/5	-	-	-
13	LD100-1B13T-BS	5.820	5.223	1 5/8	6.20	-	-	1 1/5	1 1/4	1 4/9	1 8/9	2	2 1/5	-	-	-
14	LD100-1B14T-BS	6.230	5.617	1 5/8	6.60	-	-	-	1 1/4	1 4/9	1 8/9	2	2 1/5	-	-	-
15	LD100-1B15T-BS	6.630	6.012	1 3/4	8.40	-	-	-	1 1/4	1 4/9	1 8/9	2	2 1/5	-	-	-
16	LD100-1B16T-BS	7.030	6.407	1 3/4	9.00	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
17	LD100-1B17T-BS	7.440	6.803	1 3/4	9.90	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
18	LD100-1B18T-BS	7.840	7.198	1 3/4	10.60	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
19	LD100-1B19T-BS	8.240	7.594	2	12.10	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
20	LD100-1B20T-BS	8.640	7.991	2	13.20	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
21	LD100-1B21T-BS	9.040	8.387	2	14.30	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
22	LD100-1B22T-BS	9.440	8.783	2	15.10	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
23	LD100-1B23T-BS	9.840	9.180	2	16.10	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
24	LD100-1B24T-BS	10.250	9.577	2	18.10	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-
25	LD100-1B25T-BS	10.650	9.973	2	18.40	-	-	-	-	1 4/9	1 8/9	2	2 1/5	2 4/9	2 8/9	-

注：1.*表示無鍵槽。

2.鍵槽對齒尖。

3.“t”表示鍵槽和螺孔呈90°和180°。

4.齒部硬化有助于增加鏈條和鏈輪的使用壽命，24齒以下較小的鏈輪，轉速超過600R/min建議做齒部硬化處理。

型號表示例

LD100	-	1B	15T	Q	-	BS
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）BS：成品孔型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
