鏈輪2556系列機加工分體式托輪

鏈輪2556系列機加工分體式托輪是一種通過機械加工方式制造的、采用分體式設計的托輪。只適用于2556HTB-SR網帶，用來支撐內側模塊。需要兩個托輪來用于主動軸與被動軸。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為黃銅。

分體式托輪設計便組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與網帶、鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定托輪安裝于軸的方式，熟悉流程，確保托輪固定在軸上，防止送動。

安裝完成后，檢查托輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈板張緊度適中，傳動順暢無卡頓，確保托輪和鏈板在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

托輪磨損過大時最好及時更換，否則會加劇網帶和托輪的磨損。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性?xún)?yōu)異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

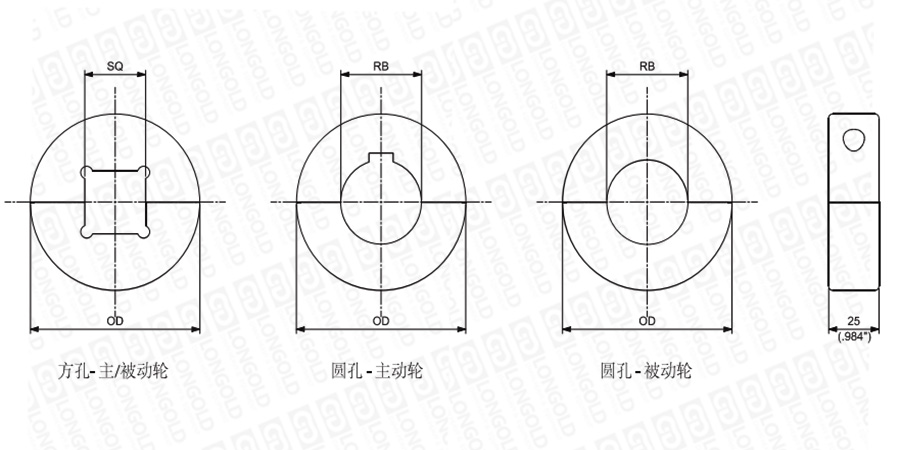

■鏈輪結構詳見如上圖

上圖為鏈輪2556系列機加工分體式托輪的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	齒頂圓直徑		孔徑*		型號（方孔）	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	OD		孔徑*		主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	SQ	RB		kg	lbs
8	63	2.480	30	-	-	CC255001	CC255029	0.08	0.18	請咨詢	請咨詢
			35	-	-	CC255002	CC255030	0.07	0.16
			-	1	-	CC255003	CC255031	0.09	0.19
			-	_{1 1/4}	-	CC255004	CC255032	0.08	0.17
10	84	3.307	30	-	-	CC255005	CC255033	0.16	0.35
			35	-	-	CC255006	CC255034	0.15	0.34
			40	-	CC255057	CC255007	CC255035	0.14	0.32
			-	1	-	CC255008	CC255036	0.17	0.37
			-	_{1 1/4}	-	CC255009	CC255037	0.16	0.35
			-	_{1 1/2}	CC255058	CC255010	CC255038	0.15	0.33
13	115	4.528	30	-	-	CC255011	CC255039	0.30	0.66
			35	-	-	CC255012	CC255040	0.29	0.64
			40	-	CC255059	CC255013	CC255041	0.28	0.62
			-	1	-	CC255014	CC255042	0.30	0.67
			-	_{1 1/4}	-	CC255015	CC255043	0.30	0.65
			-	_{1 1/2}	CC255060	CC255016	CC255044	0.29	0.63
15	135	5.315	30	-	-	CC255017	CC255045	0.41	0.91
			35	-	-	CC255018	CC255046	0.41	0.89
			40	-	CC255061	CC255019	CC255047	0.40	0.88
			-	1	-	CC255020	CC255048	0.42	0.92
			-	_{1 1/4}	-	CC255021	CC255049	0.41	0.91
			-	_{1 1/2}	CC255062	CC255022	CC255050	0.40	0.88
16	145	5.709	30	-	-	CC255023	CC255051	0.48	1.05
			35	-	-	CC255024	CC255052	0.47	1.03
			40	-	CC255063	CC255025	CC255053	0.46	1.01
			-	1	-	CC255026	CC255054	0.48	1.06
			-	_{1 1/4}	-	CC255027	CC255055	0.47	1.04
			-	_{1 1/2}	CC255061	CC255028	CC255056	0.46	1.02

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

CC		255		001
（1）		（2）		（3）

（1）機加工分體式托輪

（2）鏈輪系列

（3）序號

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
