鏈輪600系列注塑分體式

注塑分體式鏈輪是一種在注塑工藝下生產的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，鏈輪600系列注塑分體式適用于：600/610/LBP610/500/HF510/300/200/HF200/無導塊611/含導塊611（僅限51mm、76mm寬度）/RR611系列網帶與鏈板。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕(可輕5倍),具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

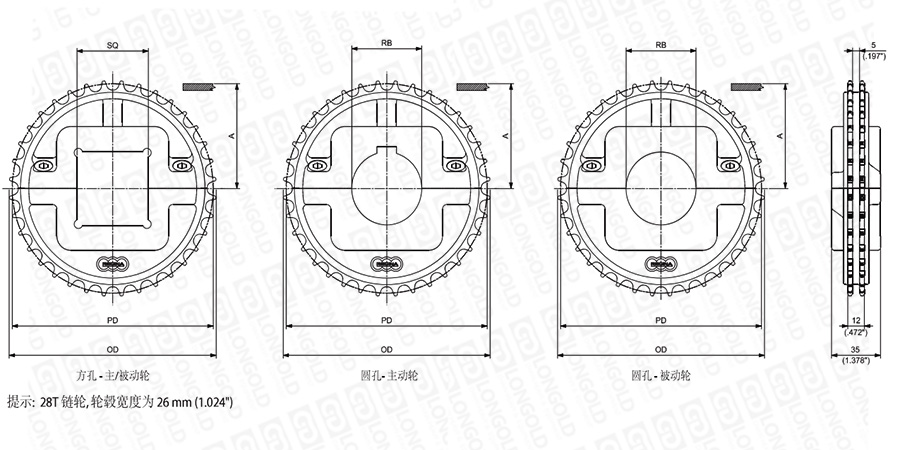

■鏈輪結構詳見如上圖

上圖為鏈輪600系列注塑分體式的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		型號（方孔）主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
28	113.43	4.466	114.70	4.516	52.40	2.063	25	-	-	MPBST6002825	MPBSF6002825	0.16	0.35	請咨詢	請咨詢
							30	-	-	MPBST6002830	MPBSF6002830	0.16	0.34
							35	-	-	MPBST6002835	MPBSF6002835	0.15	0.33
							40	-	MPBSQ6002840	MPBST6002840	MPBSF6002840	0.14	0.32
							-	1	-	MPBST60028254	MPBSF60028254	0.16	0.35
							-	1 1/4	-	MPBST60028317	MPBSF60028317	0.15	0.34
							-	1 1/2	MPBSQ60028381	MPBST60028381	MPBSF60028381	0.15	0.32
36	145.69	5.736	148.00	5.827	68.50	2.697	30	-	-	MPBST6003630	MPBSF6003630	0.38	0.83
							35	-	-	MPBST6003635	MPBSF6003635	0.37	0.82
							40	-	MPBSQ6003640	MPBST6003640	MPBSF6003640	0.36	0.80
							45	-	-	MPBST6003645	MPBSF6003645	0.35	0.78
							50	-	MPBSQ6003650	MPBST6003650	MPBSF6003650	0.34	0.75
							-	1	-	MPBST60036254	MPBSF60036254	0.38	0.85
							-	1 3/16	-	MPBST60036301	MPBSF60036301	0.38	0.83
							-	1 1/4	-	MPBST60036317	MPBST60036317	0.38	0.83
							-	1 7/16	-	MPBST60036365	MPBST60036365	0.37	0.81
							-	1 1/2	MPBSQ60036381	MPBST60036381	MPBSF60036381	0.37	0.81
38	153.80	6.055	156.00	6.142	72.55	2.856	30	-	-	MPBST6003830	MPBSF6003830	0.39	0.86
							35	-	-	MPBST6003835	MPBSF6003835	0.38	0.84
							40	-	MPBSQ6003840	MPBST6003840	MPBSF6003840	0.37	0.83
							45	-	-	MPBST6003845	MPBSF6003845	0.36	0.80
							50	-	MPBSQ6003850	MPBST6003850	MPBSF6003850	0.35	0.78
							-	1	-	MPBST60038254	MPBSF60038254	0.40	0.87
							-	1 3/16	-	MPBST60038301	MPBSF60038301	0.39	0.86
							-	1 1/4	-	MPBST60038317	MPBST60038317	0.39	0.86
							-	1 7/16	-	MPBST60038385	MPBST60038385	0.38	0.84
							-	1 1/2	MPBSQ60038381	MPBST60038381	MPBSF60038381	0.38	0.84

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBST		600		28		25
（1）		（2）		（3）		（4）

（1）注塑分體式圓孔主動輪

（2）鏈輪系列

（3）齒數：28齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
