帶側置滾子塑料組合鏈條

以工程塑料內節和不銹鋼外鏈節構成，側置滾輪為工程塑料制，免加油且具有耐腐蝕性。產品輕便，且外觀美麗，具有廣泛用途。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點

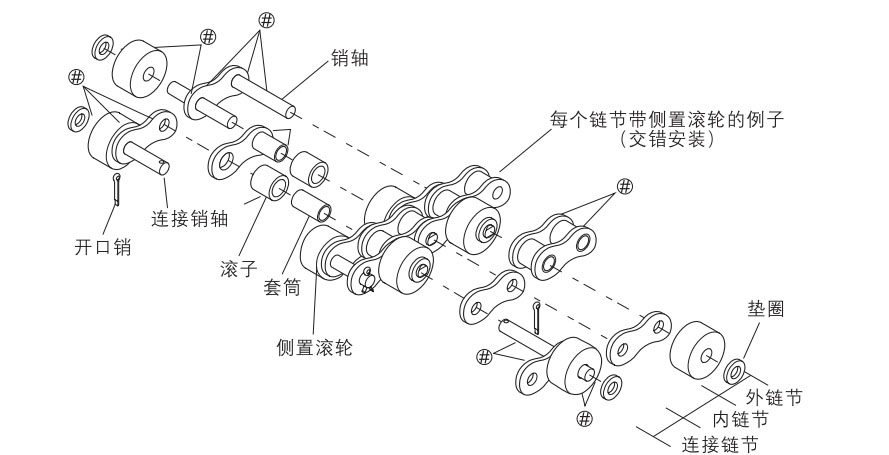

結構
側置滾子安裝位置
配用鏈輪
潤滑方式

由工程塑料內鏈節和304不銹鋼外鏈節構成。

免加油、耐腐蝕。

輕量，與鋼制相比，重量減輕約50%。

低噪音，與鋼制相比，噪音降低約5dB。

工程塑料的顏色：白色

使用溫度范圍：-20℃-80℃。

交錯型安裝時		對稱型安裝時

圖示為按交錯型每一個鏈節安裝側置滾輪例。交錯型每個鏈節帶側置滾子時，安裝塑料制動滾輪，以每三個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。		圖是按對稱形每?jī)蓚€(gè)鏈節帶一個側置滾輪的例子。對稱形每?jī)蓚€(gè)鏈節帶側置滾輪時，安裝塑料制動滾輪，以每六個鏈節(圖例中畫斜線的側置滾子對應的鏈節)為標準。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。

由于小齒數會造成輪轂部接觸側置滾子，在使用小齒數鏈輪時，鏈輪的輪轂直徑的選值請咨詢隆德技術人員。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

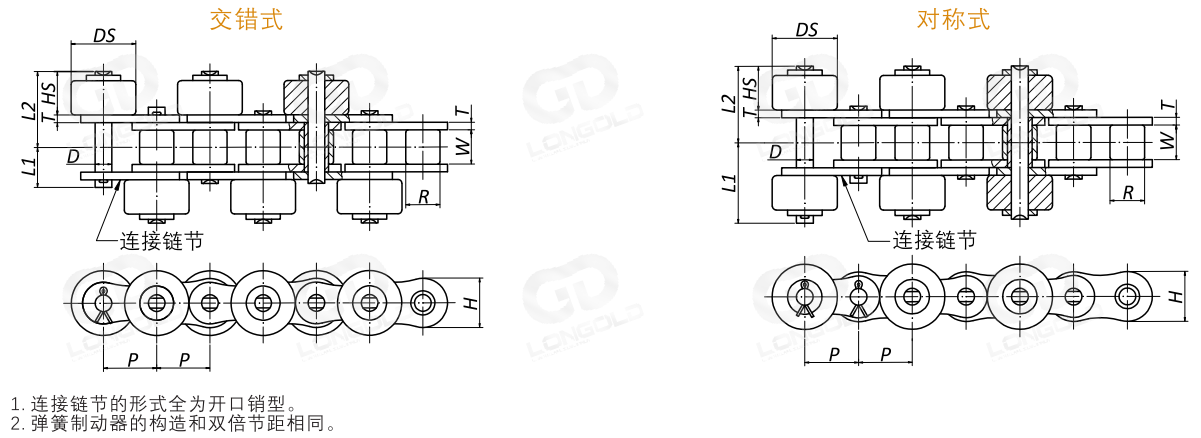

■產品尺寸表

鏈條尺寸&類型	側置滾子類型		節距	滾子直徑	內節內寬	鏈板		銷軸				側置滾輪		參考重量
			P	R	W	T	寬H	D	L1	L2	L3	DS	HS	參考重量
			mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD40PC-SRP	塑料側置滾子	塑料滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8	請咨詢
LD50PC-SRP			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60PC-SRP			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40PC-SRPE		導電滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50PC-SRPE			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60PC-SRPE			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40PC-SRPB	帶制動塑料側置滾子	帶制動塑料滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50PC-SRPB			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60PC-SRPB			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6
LD40PC-SRPBE		帶彈簧制動導電滾子	12.7	7.92	7.95	1.5	12	3.97	9.65	17.9	19.3	15.88	7.8
LD50PC-SRPBE			15.875	10.16	9.53	2	15	5.09	11.9	21.6	23.2	19.05	9.4
LD60PC-SRPBE			19.05	11.91	12.7	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6

注：

1.由于無過渡連接，請按偶數節使用。

2.參考重量請咨詢我司。

3.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		40		PC	-	1L	SRP	-	T
		（1）		（2）		（3）	（4）		（5）

（1）鏈條尺寸

（2）鏈條類型：PC=塑料鏈條

（3）側置滾子安裝間隔：1L=每一個鏈節

（4）側置滾子的種類：SRP=塑料滾子，SRPE=導電滾子，SRPB=塑料制動滾子，SRPBE=帶彈簧制動導電滾子

（5）側置滾子安裝位置：T：交錯式，H：對稱式

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?a target="_blank">咨詢隆德技術人員。

側置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
