STL錐套焊接輪轂

STL 錐套焊接輪轂（STL Weld-on Hubs），這是一套遵循美標的錐面脹緊式傳動連接系統，由 STL 錐套與配套焊接輪轂組成，常用于需要現場焊接固定的鏈輪、皮帶輪、葉輪等傳動件，適配美標工業場景。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
STL錐套焊接輪轂材質
產品優點
產品應用

碳鋼（如 C45/SAE 1045）精密加工，內錐孔與錐套外錐面完全貼合，外圈帶焊接法蘭 / 焊接面，尺寸覆蓋 HG1–HW1 全系列。

嚴格遵循美國錐套輪轂標準，與 TB（歐標）系列形成區分，互換性強，便于美標設備的備件采購與維護。

一般使用焊接性能好的Q235-A號鋼。

普通錐套與其他傳動件組合使用時，在啟動、換向頻繁的場合，由于沖擊載荷大會造成內孔及鍵槽的損壞，精度降低，嚴重時使整個傳動零件報廢。

STL錐套焊接輪轂先將輪轂焊接到目標輪盤（鏈輪 / 皮帶輪），再把錐套置于軸與輪轂之間；擰緊螺栓產生軸向力，錐套通過錐面效應徑向脹緊輪轂、抱緊軸，形成無間隙、大扭矩的過盈連接；拆卸時反向擰螺栓即可輕松分離，不損傷軸與輪轂。

大大提高傳動件的使用壽命并降低了維修費用。

廣泛用于輸送機、風機、水泵、破碎機等工業設備，可傳遞較大扭矩，同時避免鍵連接帶來的應力集中和磨損問題

技術參數

點擊圖片放大

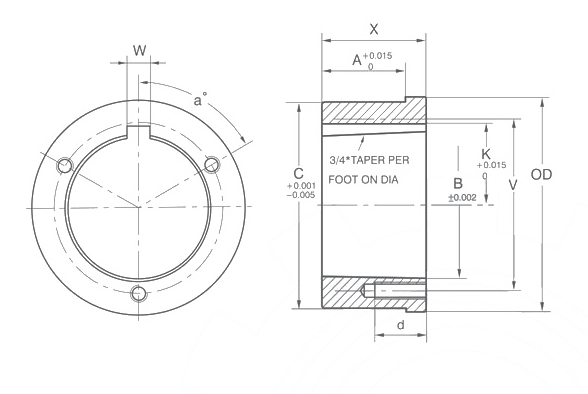

■產品本體結構詳見如上圖

上圖為STL錐套焊接輪轂尺寸圖。

■尺寸表

型號	對應錐套型號	尺寸
型號	對應錐套型號	OD	A	B	C	K	V	W	X	a
HG1	G	2	0.174	1.168	1.875	一	19/16	一	5/8	一
HH1	H	2 1/2	0.174	1.621	2.375	一	2	一	7/8	一
HCH1	H	2 1/2	0.625	1.621	2.375	一	2	一	7/8	一
HP1	P1	3	0.292	1.9375	2.875	1 3/32	2 7/16	3/8	1 5/16	60°
HCP1	P1	3	1.000	1.9375	2.875	1 3/32	2 7/16	3/8	1 5/16	60°
HP2	P2	3	1.100	1.9375	2.875	1 3/32	2 7/16	3/8	2 5/16	60°
HB1	B	3 7/8	0.292	2.623	3.750	1 7/16	3 1/8	1/2	1 5/16	60°
HB2	B	4 1/2	0.709	2.623	4.375	1 7/16	3 1/8	1/2	1 3/4	60°
HQ1	Q1	4 1/2	0.709	2.875	4.375	1 9/16	3 3/8	1/2	1 3/4	60°
HCQ1	Q1	4 1/2	1.250	2.875	4.375	1 9/16	3 3/8	1/2	1 3/4	60°
HQ2	Q2	4 1/2	1.606	2.875	4.375	1 9/16	3 3/B	1/2	2 3/4	60°
HR1	R1	5 3/4	0.709	4.000	5.625	2 3/16	4 5/B	3/4	2	60°
HR2	R2	5 3/4	1.606	4.000	5.625	2 3/16	4 5/8	3/4	4	60°
HS1	S1	6 3/4	0.946	4.625	6.500	2 9/16	5 3/8	3/4	3 5/16	60°
HS2	S2	6 3/4	2.963	4.625	6.500	2 9/16	5 3/B	3/4	5 11/16	60°
HUO	Uo	8 1/2	2.000	6.000	8.250	3 1/4	7	1 1/4	3 3/4	60°
HU1	U?	8 1/2	2.963	6.000	8.250	3 1/4	7	1 1/4	5 5/8	60°
HU2	U?	8 1/2	6.016	6.000	8.250	3 1/4	7	1 1/4	8 5/8	60°
HW1	W1	12.5	2.963	8.500	12.250	4 9/16	10	1 1/4	6 3/8	22.5°

型號與承載能力

型號	對應錐套型號	螺紋孔
型號	對應錐套型號	d	No.	Size
HG1	G	5/8	2	1/4-20
HH1	H	7/8	2	1/4-20
HCH1	H	7/8	2	1/4-20
HP1	P1	5/8	3	5/16-18
HCP1	P1	5/8	3	5/16-18
HP2	P2	5/8	3	5/16-18
HB1	B	13/16	3	5/16-18
HB2	B	13/16	3	5/16-18
HQ1	Q1	7/8	3	3/8-16
HCQ1	Q1	7/8	3	3/8-16
HQ2	Q2	7/8	3	3/8-16
HR1	R1	1 1/8	3	3/8-16
HR2	R2	1 1/8	3	3/8-16
HS1	S1	1 5/8	3	1/2-13
HS2	S2	1 5/8	3	1/2-13
HUO	Uo	2	3	5/8-11
HU1	U?	1 3/4	3	5/8-11
HU2	U?	1 3/4	3	5/8-11
HW1	W1	1 3/4	4	3/4-10

安裝說明

工件檢查：輪轂、STL 錐套、軸芯必須無毛刺、無銹蝕、無油污；碳鋼件清潔后擦干，嚴禁殘留鐵屑、灰塵。

尺寸核對：確認軸徑、錐套規格、輪轂錐孔完全匹配；配合公差嚴格按圖紙，杜絕強行裝配。

焊接預處理：待焊部位打磨光潔，碳鋼母材無氧化皮，焊接坡口 / 貼合面平整。

禁止涂油：錐套、軸、錐孔配合面嚴禁涂抹潤滑油、黃油，會打滑丟扭矩。
