鏈輪782系列

鏈輪782系列，注塑分體式是一種在注塑工藝下生產的、采用分體式設計的鏈輪。該系列鏈輪適用于：782M/783M/783T/793M/793L/793T系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鋅銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

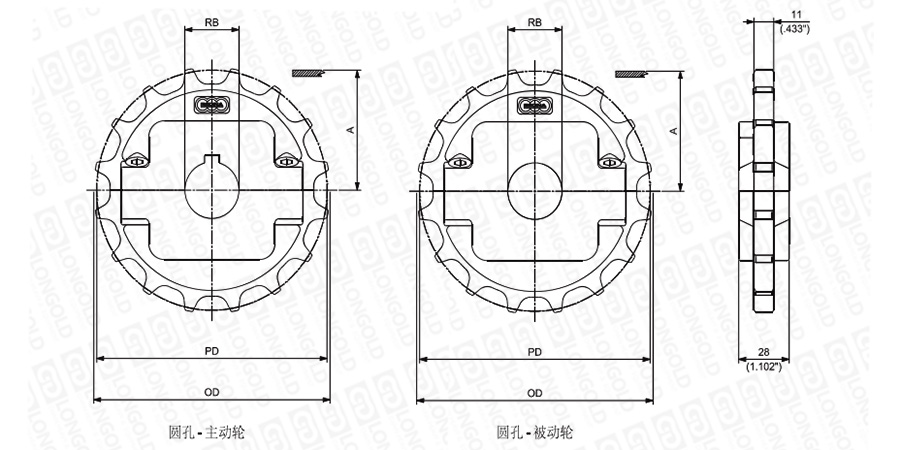

■鏈輪結構詳見如上圖

上圖為鏈輪782系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	RB		kg	lbs
16	130.20	5.126	131.30	5.169	68.40	2.693	25	-	CMT027821625	CMT037821625	0.26	0.58	請咨詢	請咨詢
							30	-	CMT027821630	CMT037821630	0.26	0.57
							35	-	CMT027821635	CMT037821635	0.25	0.56
							40	-	CMT027821640	CMT037821640	0.24	0.54
							45	-	CMT027821645	CMT037821645	0.24	0.52
							50	-	CMT027821650	CMT037821650	0.23	0.50
							-	1	CMT0278216254	CMT0378216254	0.26	0.58
							-	_{1 3/16}	CMT0278216301	CMT0378216301	0.26	0.57
							-	_{1 1/4}	CMT0278216317	CMT0378216317	0.26	0.57
								_{1 3/8}	CMT0278216349	CMT0378216349	0.25	0.56
							-	_{1 7/16}	CMT0278216365	CMT0378216365	0.25	0.55
							-	_{1 1/2}	CMT0278216381	CMT0378216381	0.25	0.55
18	146.27	5.759	147.60	5.811	76.50	3.012	25	-	CMT027821825	CMT037821825	0.29	0.63
							30	-	CMT027821830	CMT037821830	0.28	0.62
							35	-	CMT027821835	CMT037821835	0.28	0.61
							40	-	CMT027821840	CMT037821840	0.27	0.59
							45	-	CMT027821845	CMT037821845	0.26	0.58
							50	-	CMT027821850	CMT037821850	0.25	0.56
							-	1	CMT0278218254	CMT0378218254	0.29	0.63
							-	_{1 3/16}	CMT0278218301	CMT0378218301	0.28	0.62
							-	_{1 1/4}	CMT0278218317	CMT0378218317	0.28	0.62
								_{1 3/8}	CMT0278218349	CMT0378218349	0.28	0.61
							-	_{1 7/16}	CMT0278218365	CMT0378218365	0.27	0.60
							-	_{1 1/2}	CMT0278218381	CMT0378218381	0.27	0.60
19	154.32	6.076	156.30	6.154	80.50	3.169	25	-	CMT027821925	CMT037821925	0.32	0.71
							30	-	CMT027821930	CMT037821930	0.31	0.69
							35	-	CMT027821935	CMT037821935	0.31	0.68
							40	-	CMT027821940	CMT037821940	0.30	0.66
							45	-	CMT027821945	CMT037821945	0.29	0.65
							50	-	CMT027821950	CMT037821950	0.28	0.63
							-	1	CMT0278219254	CMT0378219254	0.32	0.70
							-	_{1 3/16}	CMT0278219301	CMT0378219301	0.31	0.69
							-	_{1 1/4}	CMT0278219317	CMT0378219317	0.31	0.69
								_{1 3/8}	CMT0278219349	CMT0378219349	0.31	0.68
							-	_{1 7/16}	CMT0278219365	CMT0378219365	0.31	0.68
							-	_{1 1/2}	CMT0278219381	CMT0378219381	0.30	0.67

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

CMT02		782		16		25
（1）		（2）		（3）		（4）

（1）注塑分體式圓孔主動輪

（2）鏈輪系列

（3）齒數：16齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
