提高了SS規格的套筒，滾子間的耐磨損性能。套筒，滾子之間的耐磨損性能是SS規格的1.5倍。R滾子，F滾子的滾子容許負荷提高了1.3倍。
相對于10系列有著更高的抗拉強度。
使用環境溫度：-20℃～400℃。
有良好的耐久力。
適用各類輸送環境，耐腐蝕性，耐藥品性，耐熱性，耐寒性優異。
相對于10系列可以承載更多貨物。
相對于SS規格，有更高的性能，可以適應更苛刻的輸送環境。
可以高效、穩定地輸送。
根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。
產品廣泛應用于社會設施、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
鏈條本體結構及部分尺寸
附件種類及部分尺寸
點擊圖片放大
■鏈條本體結構及附見種類詳見如上圖

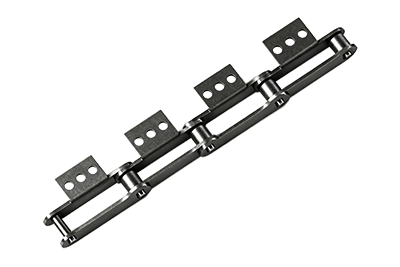

上圖為耐環境輸送鏈GSA規格12系列輸送鏈本體以及帶附件的結構圖。
圖中已標明部分尺寸。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■附件尺寸
|
鏈條尺寸 |
節距 |
附件 |
附件和滾子形式的組合 |
本體 概略重量 |
A附件重量 |
GA4附件 |
抗拉強度 |
PDF圖紙 |
DXF圖紙 |
||||||||||
|
A ? K ? SA ? SK |
GA2 |
GA4 |
kg /m |
||||||||||||||||
|
P |
N |
K |
K |
K |
A1(A3) |
A2 |
SA2 |
GA2 |
GA4 |
R |
F |
S |
M |
||||||
|
mm |
mm |
mm |
mm |
mm |
K1(K3) |
K2 |
SK2 |
滾子型 |
滾子型 |
滾子型 |
滾子型 |
kg/個 |
kg/個 |
||||||
|
LDC12200 |
200 |
120 |
80 |
80 |
100 |
R/F/S/M |
R/F/S/M |
R/S/M |
R/F/S/M |
S/M |
11.6 |
12.1 |
8.3 |
8.6 |
0.44 |
10.7 |
|||
|
LDC12250 |
250 |
170 |
125 |
125 |
- |
R/F/S/M |
R/F/S/M |
R/S/M |
R/F/S/M |
- |
10.4 |
10.8 |
7.8 |
8.0 |
0.61 |
- |
|||
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
C12200 |
R |
- |
SSA |
- |
1L |
K3 |
|
|
（1） |
（2） |
|
(3) |
|
（4） |
（5） |
（1）鏈條型號
（2）滾子形式：R=R滾子，S=S滾子，F=F滾子，M=M滾子
（3）鏈條規格
（4）安裝間隔： 每1節
（5）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
