820系列鏈輪-注塑分體式

注塑分體式鏈輪是一種在注塑工藝下生產的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，820系列鏈輪-注塑分體式是與頂板鏈配套使用的一種鏈輪，采用玻璃纖維增強塑料樹脂制成，具有高轉矩抗力，分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
使用特點
適用鏈條
行業應用
潤滑方式

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與頂板鏈良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

適用于：820/HFX820/831系列頂板鏈。

可根據客戶需求定制鏈輪的材質和輪轂部分。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力等因素，如有需要，請咨詢隆德技術人員。

產品廣泛與鏈條配合使用，為其輸送物料提供動力。

在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。

鏈輪的潤滑方式取決于其配合使用的鏈條。通過鏈條的型號、材質決定潤滑方式。

塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

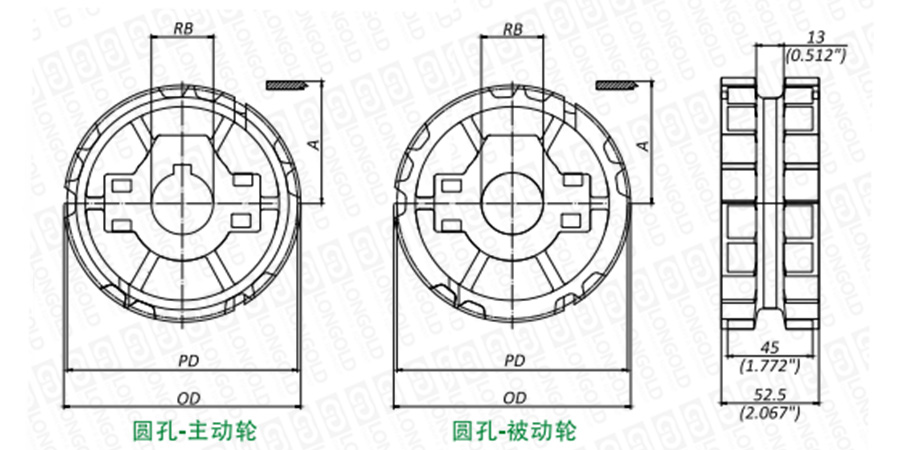

上圖為820系列鏈輪-注塑分體式主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸以及對應參數

鏈輪型號		齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑		參考重量		PDF圖紙	DXF圖紙
圓孔RB		齒數	PD		OD		A		孔徑		參考重量
主動輪	被動輪	T	mm	inch	mm	inch	mm	inch	mm	inch	kg	lbs
CMT028201901	CMT038201901	19.00	117.34	4.62	117.00	4.61	61.67	2.44	25.00	-	0.36	0.79	請咨詢	請咨詢
CMT028201902	CMT038201902								30.00		0.35	0.77
CMT028201903	CMT038201903								35.00		0.34	0.75
CMT028201904	CMT038201904								40.00		0.33	0.73
CMT028201905	CMT038201905								45.00		0.22	0.49
CMT028201906	CMT038201906								-	1	0.36	0.79
CMT028201908	CMT038201908									1 1/4	0.35	0.77
CMT028201911	CMT038201911									1 3/8	0.35	0.77
CMT028201909	CMT038201909									1 7/16	0.34	0.75
CMT028201910	CMT038201910									1 1/2	0.33	0.73
CMT028202101	CMT038202101	21.00	129.30	5.091	130.00	5.19	68.05	2.68	25	-	0.48	1.05
CMT028202102	CMT038202102								30		0.47	1.03
CMT028202103	CMT038202103								35		0.46	1.01
CMT028202104	CMT038202101								40		0.45	0.98
CMT028202105	CMT038202105								45		0.43	0.95
CMT028202106	CMT038202106								-	1	0.48	1.05
CMT028202108	CMT038202108									1 1/4	0.46	1.02
CMT028202111	CMT038202111									1 3/8	0.46	1.02
CMT028202109	CMT038202109									1 7/16	0.45	1.00
CMT028202110	CMT038202110									1 1/2	0.45	0.99
CMT028202301	CMT038202301	23.00	141.20	5.56	141.90	5.59	74.00	2.91	25.00	-	0.52	1.15
CMT028202302	CMT038202302								30.00		0.51	1.13
CMT028202303	CMT038202303								35.00		0.50	1.11
CMT028202304	CMT038202304								40.00		0.49	1.08
CMT028202305	CMT038202305								45.00		0.48	1.05
CMT028202306	CMT038202306								-	1	0.52	1.15
CMT028202308	CMT038202308									1 1/4	0.51	1.13
CMT028202311	CMT038202311									1 3/8	0.51	1.13
CMT028202309	CMT038202309									1 7/16	0.50	1.10
CMT028202310	CMT038202310									1 1/2	0.50	1.09
CMT028202501	CMT038202501	25.00	153.20	6.03	154.20	6.07	80.00	3.15	25	-	0.57	1.26
CMT028202502	CMT038202502								30		0.56	1.24
CMT028202503	CMT038202503								35		0.55	1.22
CMT028202504	CMT038202504								40		0.54	1.19
CMT028202505	CMT038202505								45		0.53	1.16
CMT028202506	CMT038202506								-	1	0.57	1.26
CMT028202508	CMT038202508									1 1/4	0.56	1.23
CMT028202511	CMT038202511									1 3/8	0.56	1.23
CMT028202509	CMT038202509									1 7/16	0.55	1.21
CMT028202510	CMT038202510									1 1/2	0.55	1.20

注：英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

CMT02		820		19		01
（1）		（2）		（3）		（4）

（1）主動輪

（2）鏈輪系列

（3）齒數

（4）型號

訂購方法

訂購鏈輪時的注意事項

必須確認頂板鏈鏈條的規格（強力型、材質等規格），確認鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
