不銹鋼帶頂置滾輪雙節距輸送鏈

雙節距不銹鋼帶頂置滾輪輸送鏈是將雙倍節距鏈的鏈板向上伸長，在伸長部分安裝可自由滾動的頂置滾子。鏈條本體的寬度尺寸比其他鏈條小，頂置滾子被兩側鏈板支撐，因此適宜需要較堅固用途的輸送設備?？墒褂脺囟确秶?20℃～400℃，可對應更廣泛溫度區域。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

將雙倍節距鏈的鏈板向上伸長，在伸長部分安裝可自由滾動的頂置滾子。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

適宜需要較堅固用途的輸送設備。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

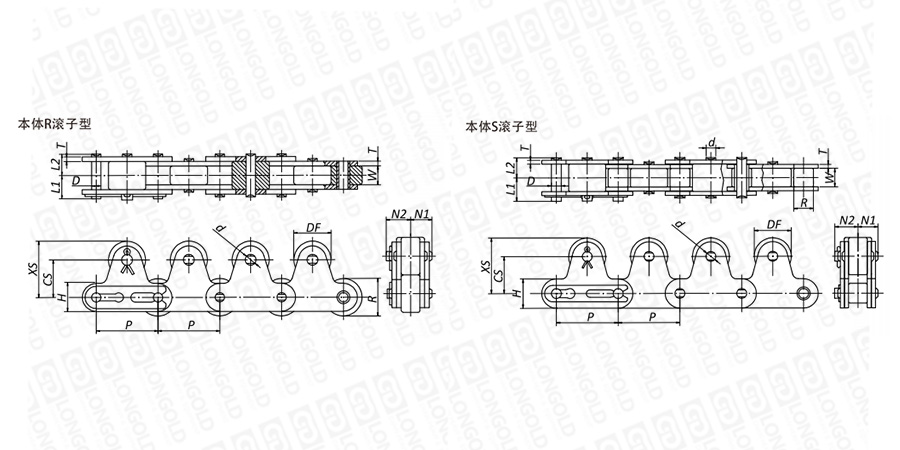

■鏈條本體結構詳見如上圖

上圖為不銹鋼帶頂置滾輪雙節距輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體和滾輪尺寸

隆德鏈號	節距	內節 內寬	滾子直徑	銷軸			鏈板		頂置滾輪						參考重量	單位鏈節數	破斷載荷	PDF圖紙	DXF圖紙
	P	W	R	D	L1	L2	寬H	厚T	DF	CS	XS	N1	N2	d
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m	節/10FT
LDC2040S-SS-TRP	25.40	7.95	7.92	3.97	8.25	9.95	12.00	1.50	15.88	15.00	21.00	8.25	9.65	3.97	0.91	120	請咨詢	請咨詢	請咨詢
LDC2040R-SS-TRP			15.88												1.27
LDC2040RP-SS-TRP															0.92
LDC2050S-SS-TRP	31.75	9.53	10.16	5.09	10.30	12.00	15.00	2.00	19.05	19.00	26.50	10.30	11.90	5.09	1.44	96
LDC2050R-SS-TRP			19.05												1.90
LDC2050RP-SS-TRP															1.43
LDC2060S-SS-TRP	38.10	12.70	11.91	5.96	14.60	16.60	17.20	3.20	22.23	23.00	31.60	14.55	16.95	5.96	2.77	80
LDC2060R-SS-TRP			22.23												3.46
LDC2060RP-SS-TRP															2.75
LDC2080S-SS-TRP	50.80	15.88	15.88	7.94	18.30	20.90	23.00	4.00	28.58	29.00	40.50	18.50	21.30	11.30	4.29	60
LDC2080R-SS-TRP			28.58												5.40
LDC2080RP-SS-TRP															4.52
LDC2100S-SS-TRP	63.50	19.05	19.05	9.54	22.30	24.90	28.60	5.00	39.69	35.40	49.70	22.10	27.20	14.50	6.63	48
LDC2100R-SS-TRP			39.69												8.77
LDC2100RP-SS-TRP															8.89

注：1.在偶數節上安裝頂置滾輪時，如果沒有特別指定，則在內鏈節上安裝頂置滾輪。

2.未指定是本體塑料R滾子時，則為SUS304制品。

3.LDC2040S-LDC2060S編號有頂置塑料KV滾子，表示為TRPKV。

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LDC	2040	S	-	SS	-	1	-	1L		TR
	（1）	（2）		（3）		（4）		（5）		（6）

（1）鏈條尺寸

（2）滾子形式 S=小滾子 R=大滾子

（3）鏈條規格

（4）排數

（5）滾輪安裝間隔：每一節

（6）頂置滾輪種類： TR=鋼制滾子 TRP=塑料滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
