采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。
不銹鋼帶頂置滾輪短節距輸送鏈是將鏈板向上延長，在伸長部分安裝可自由滾動的滾子。
可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。
可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。
在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。
適宜需要較堅固用途的輸送設備。
不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。
在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。
當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
產品廣泛應用于社會設施、食品行業、包裝行業、機械工程 、電子行業 、醫療行業以及物流運輸行業。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

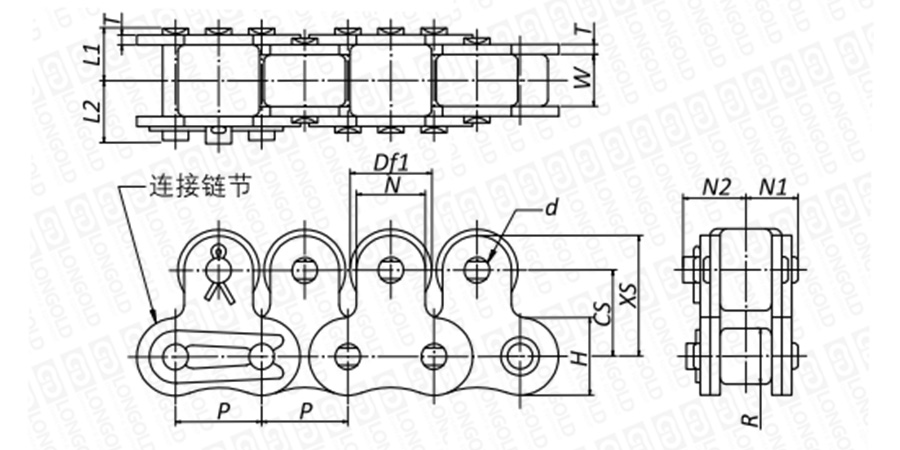

■鏈條本體結構詳見如上圖
上圖為不銹鋼帶頂置滾輪短節距輸送鏈的結構圖。
可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。
■本體和滾輪尺寸
|
隆德鏈號 |
節距 |
內節
內寬
|
滾子
直徑
|
銷軸 |
鏈板 |
頂置滾輪 |
參考重量kg/m |
破斷 載荷 |
圖紙 |
DXF 圖紙 |
||||||||||||||
|
頂置 塑料滾子 |
頂置 鋼制滾子 |
|||||||||||||||||||||||
|
頂置塑料滾輪 |
頂置鋼制滾輪 |
P |
W |
R |
D |
L1 |
L2 |
寬度 H |
厚度 T |
DF1 |
DF2 |
CS |
N |
XS |
N1 |
N2 |
d |
每1個
鏈節
|
每2個
鏈節
|
每1個
鏈節
|
每2個
鏈節
|
|||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||||||
|
LD40-SS-TRP |
LD40-SS-TR |
12.70 |
7.95 |
7.92 |
3.97 |
8.25 |
9.95 |
12.0 |
1.5 |
11.0 |
15.88 |
12.7 |
9.5 |
17.45 |
8.25 |
9.65 |
3.97 |
0.92 |
0.85 |
1.83 |
1.41 |
|||
|
LD50-SS-TRP |
LD50-SS-TR |
15.875 |
9.53 |
10.16 |
5.09 |
10.3 |
12.0 |
15.0 |
2.0 |
15.0 |
19.05 |
15.9 |
12.7 |
22.25 |
10.3 |
11.9 |
5.09 |
1.56 |
1.38 |
2.39 |
2.18 |
|||
|
LD60-SS-TRP |
LD60-SS-TR |
19.05 |
12.70 |
11.91 |
5.96 |
12.85 |
14.75 |
18.1 |
2.4 |
18.0 |
22.23 |
18.3 |
15.9 |
26.25 |
12.85 |
15.25 |
5.96 |
2.30 |
2.03 |
3.60 |
3.18 |
|||
|
LD80-SS-TRP |
LD80-SS-TR |
25.40 |
15.88 |
15.88 |
7.94 |
16.25 |
19.25 |
24.1 |
3.2 |
24.0 |
28.58 |
24.6 |
19.1 |
34.15 |
16.25 |
19.25 |
7.94 |
3.90 |
3.44 |
6.09 |
5.27 |
|||
|
LD100-SS-TRP |
LD100-SS-TR |
31.75 |
19.05 |
19.05 |
9.54 |
19.75 |
22.85 |
30.1 |
4.0 |
30.0 |
39.69 |
31.8 |
25.4 |
44.50 |
19.75 |
22.85 |
9.54 |
6.06 |
5.41 |
9.30 |
8.85 |
|||
注：1.連接鏈節的銷軸形式：LD40~LD60為卡簧型，LD80~LD100為開口銷型。
2.鏈接鏈節是兩面鉚接。
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
40 |
- |
SS |
- |
1 |
- |
1L |
|
TR |
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
（5） |
（1）鏈條尺寸
（2）鏈條規格
（3）排數
（4）滾輪安裝間隔：每一節
（5）頂置滾輪種類： TR=鋼制滾子 TRP=塑料滾子
訂購方法
標準包裝訂購
一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
