帶支柱銷A系列小型輸送鏈

銷軸的延伸使左右鏈條并列。適用于在銷軸上裝載物品進行輸送的情況，安裝螺母等為其中的一個例子。

應用領域

包裝行業

物流運輸業

醫療行業

散物料業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
適用范圍
潤滑方式

銷軸的延伸使左右鏈條并列。

幾乎都可使用標準滾子鏈條。

經久耐用。

較小零部件可用小節距鏈條輸送，適用于短距離（一般10m以下）的輸送。

適用用于在銷軸上裝載物品進行輸送的情況。

使高速輸送變得更加順暢。

可高速、順暢、靜音地輸送。

可使用標準滾子鏈輪，可根據客戶需求定制鏈輪的材質、齒數、輪轂等，詳情請咨詢隆德技術人員。

廣泛應用于電子行業、物流輸送、包裝行業、醫療行業以及散物料業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

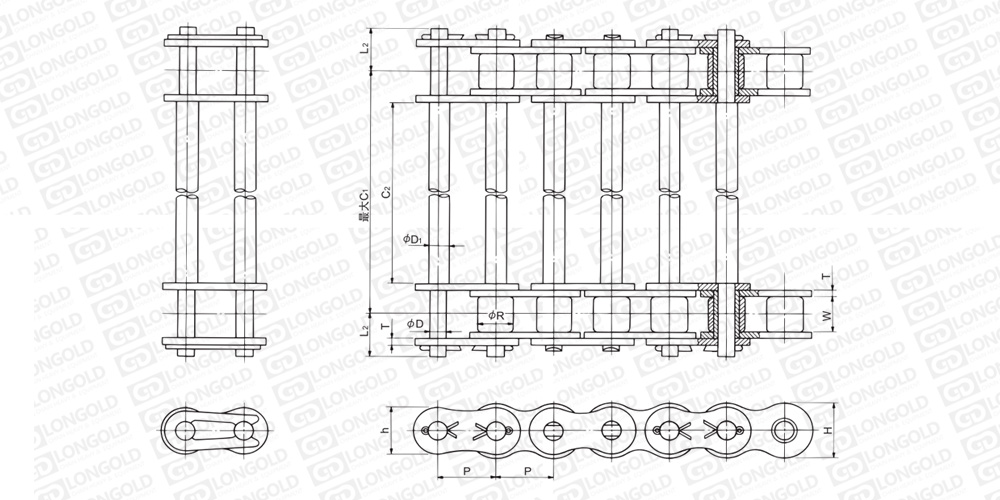

■鏈條本體帶附件結構詳見如上圖

上圖為帶支柱銷A系列小型輸送鏈結構圖。

注：

1.根據支柱銷長度的不同，本體鏈條部分也可能為卡簧型或者開口銷型。

2.總寬度（C1+2L1）應設定在400mm以下。超過400mm也可以制作，但銷本體部和C2部的規格可能會不同。具體請咨詢隆德技術人員。

3.不銹鋼鏈條的D1尺寸不同，具體請咨詢隆德技術人員。

4.本體鏈條德兩端各有1個連接鏈節。

可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸表

隆德鏈號	節距	內鏈節 內寬	滾子直徑	銷軸				鏈板			PDF圖紙	DXF圖紙
	P	W	R	直徑D	D1	L2	C1、C2	寬度h	寬度H	厚度T
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LD35-ST	9.525	4.78	5.08	3.59	5.00	6.85	請指定C1或者C2	7.8	9.0	1.25	請咨詢	請咨詢
LD40-ST	12.70	7.95	7.92	3.97	5.84	9.95		10.4	12.0	1.50
LD40-ST	12.70	7.95	7.92	3.97	〈5.2〉	9.95		10.4	12.0	1.50
LD50-ST	15.875	9.53	10.16	5.09	6.35	12.00		13.0	15.0	2.00
LD50-ST	15.875	9.53	10.16	5.09	〈6.1〉	12.00		13.0	15.0	2.00
LD60-ST	19.05	12.70	11.91	5.96	8.35	14.75		15.6	18.1	2.40
LD60-ST	19.05	12.70	11.91	5.96	〈8.07〉	14.75		15.6	18.1	2.40
LD80-ST	25.40	15.88	15.88	7.94	9.88	19.25		20.8	24.1	3.20
LD100-ST	31.75	19.05	19.05	9.54	11.46	22.85		26.0	30.1	4.00
LD120-ST	38.10	25.40	22.23	11.11	13.07	28.90		31.2	36.2	4.80
LD140-ST	44.45	25.40	25.40	12.71	14.67	31.70		36.4	42.2	5.60
LD160-ST	50.80	31.75	28.58	14.29	17.90	36.85		41.6	48.2	6.40

注：上表中尺寸為標稱尺寸，可能與實際尺寸不同。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請參照下述。

附件種類

型號表示例·訂購方法

型號表示例

LD	40	-	ST
	（1）		（2）

（1）鏈條尺寸

（2）ST：帶支柱銷

訂購方法

標準包裝訂購

雙倍節距鏈一般按標準包裝（即技術參數中的組件鏈節數）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘咦稍兟〉录夹g(shù)人員。
