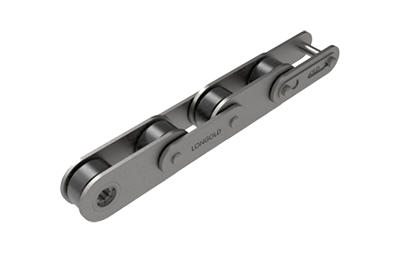

軸承套筒規格鏈條高精度規格

在銷軸和套筒之間插入鋼制滾針，鏈條的其他部件為鋼制，鏈板做鍍鎳處理的特殊鏈條。可用于以前無法使用鏈條的輸送系統，適應自動化、省力化和高速化需求，提高生產效率。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

在銷軸和套筒之間插入鋼制滾針，鏈條的其他部件為鋼制，鏈板做鍍鎳處理的特殊鏈條。

附件的上表面經過研磨，使得相鄰的附件高度偏差更小。

套筒～滾子之間的間隙是通用規格的一半，與鏈輪咬合時發生的齒隙也變得更小。

可使用溫度范圍： -10°C～150°C。

適應自動化、省力化和高速化需求，提高生產效率。

運行開始時會有微小的初期磨損伸長(0.02%)，此后將不再發生磨損伸長。

需使用雙節距R滾子專用鏈輪，詳情請咨詢隆德技術人員。

可根據客戶需求定制鏈輪的材質、齒數以及輪轂。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、電子設備行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

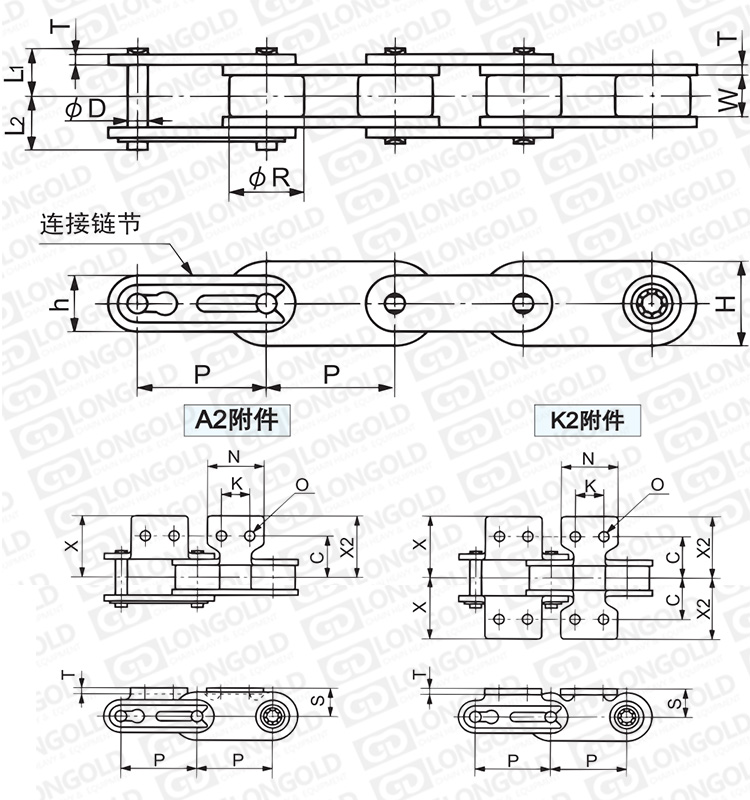

■鏈條本體結構詳見如上圖

上圖為高精度的軸承套筒規格鏈條結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸表

隆德鏈號	節距	滾子直徑	內鏈節 內寬	鏈板			銷軸			最大容許張力	PDF圖紙	DXF圖紙
	P	R	W	厚度 T	寬 h	寬 H	直徑D	L1	L2
	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC2040R-NBH	25.40	15.88	7.95	1.5	12.0	17.5	3.97	8.25	9.95	請咨詢	請咨詢	請咨詢
LDC2050R-NBH	31.75	19.05	9.53	2.0	15.0	21.0	4.97	10.30	12.00
LDC2060R-NBH	38.10	22.23	12.70	3.2	17.2	26.0	5.96	14.55	16.55
LDC2080R-NBH	50.80	28.58	15.88	4.0	23.0	35.0	7.94	18.30	20.90

■附件尺寸表

隆德鏈號	S	C	X	X2	N	K	T	O	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LDC2040R-NBH	8.9	12.70	19.3	19.3	19.1	9.5	1.5	3.6	請咨詢	請咨詢
LDC2050R-NBH	10.9	15.90	24.2	24.2	23.8	11.9	2.0	5.2
LDC2060R-NBH	14.4	21.45	31.5	31.5	28.6	14.3	3.2	5.2
LDC2080R-NBH	18.8	27.80	40.7	40.7	38.1	19.1	4.0	6.8

注：

1.銷軸型式為鉚釘型。

2.連接鏈節為卡簧型。

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請參照下述。

附件種類

型號表示例·訂購方法

型號表示例

LD	C2040		R	-	NBH	-	1L		K1
	（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）滾子形式：R=大滾子 S=小滾子

（3）鏈條形式：NBH=高精度規格

（4）附件安裝間隔：1L=每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
