帶導向滑輪雙倍節距鏈

帶導向滑輪雙倍節距輸送鏈將導向滑輪作為蛇形防止與常規滾子使用。與帶附件A系列滾子鏈相比，鏈條節距成倍數（稱為雙倍節距），鏈板形狀為直板形。附件表示為：GR。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
適用范圍
潤滑方式

與帶附件A系列滾子鏈相比，鏈條節距成倍數（稱為雙倍節距），鏈板形狀為直板形。

針對輸送裝置的長度、輸送方向、使用環境，鏈條輸送裝置的使用范圍非常廣泛。

滾子的種類有R滾子和S滾子，可使用雙倍節距鏈輪。

經久耐用。

適用于較長距離、低速輸送，經久耐用。

滾子的種類有R滾子和S滾子，根據使用環境使用不同的滾子。

可使用雙倍節距型鏈輪，或A系列傳動鏈輪（只有鏈條滾子是S滾子且鏈輪齒數為30齒以上的產品，才可使用）。

可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。

廣泛應用于電子行業、物流輸送、包裝行業以及物流散裝。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

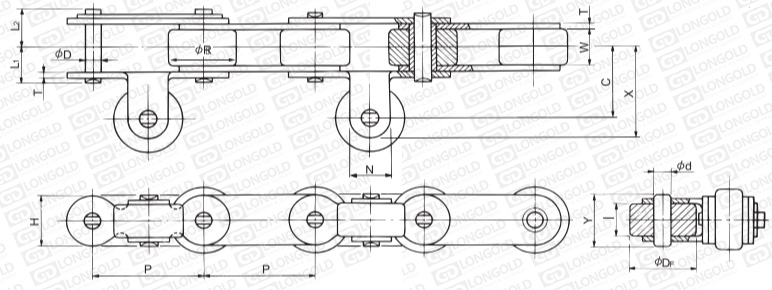

■鏈條本體帶附件結構詳見如上圖

上圖為帶導向滑輪雙倍節距鏈結構圖。

上圖表示安裝有導向滑輪的情況。

可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。

■附件尺寸表

隆德鏈號	節距	內鏈節 內寬	滾子直徑 R		銷軸			鏈板		附件					導向滑輪		PDF圖紙	DXF圖紙
	P	W	S滾子	R滾子	直徑D	L1	L2	寬度H	厚度T	C	X	N	Y	d	DF	l
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC2040-GR	25.40	7.95	7.92	15.88	3.97	8.25	9.95	12.0	1.5	17.45	22.20	9.5	13.2	3.97	15.88	7.8	請咨詢	請咨詢
LDC2050-GR	31.75	9.53	10.16	19.05	5.09	10.30	12.00	15.0	2.0	21.15	27.50	12.7	16.2	5.09	19.05	9.4
LDC2060-GR	38.10	12.70	11.91	22.23	5.96	14.55	16.55	17.2	3.2	27.00	34.95	15.9	22.2	5.96	22.23	12.6
LDC2080-GR	50.80	15.88	15.88	28.58	7.94	18.30	20.90	23.0	4.0	33.35	42.90	19.1	27.4	7.94	28.58	15.8
LDC2100-GR	63.50	19.05	19.05	39.69	9.54	21.80	24.50	28.6	4.8	42.85	55.55	25.4	32.7	9.54	39.69	19.0

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請參照下述。

附件種類

型號表示例·訂購方法

型號表示例

LD	C2040	R	-	GR
	（1）	(2)		（3）

（1）鏈條尺寸

（2）滾子形式：S=小滾子 R=大滾子
（3）GR：帶導向滑輪

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
