塑料輥道ST型

自由流動鏈，可以在不使用托盤的情況下運輸產品。由于ST輥道的塑料滾子和特殊附件的頂部高度相同，因此可以進行平滑的平行轉移。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
適用范圍
材質

無托盤，可直接承載的自流式鏈條。

ST型的特殊附件與塑料滾子的頂面高度相同。因此，可從2排平行設置的鏈條中的一排向另一排平滑傳動。

塑料滾子的滾動摩擦系數：0.06~0.10。

塑料滾子安裝在鏈條的節線上，即使在彎曲時塑料滾子的間隔也保持不變。

鏈條輕量，移動阻力小，適用于低噪音有更高要求的場景。

輸送能力大，可承載較大的載荷。

輸送速度準確穩定，能保證精確的同步輸送。

有多種尺寸規格可供選擇，滿足多樣化的使用需求。

鏈輪齒數在23齒以上時可是用B系列標準鏈輪。

鏈輪齒數在22齒以下時，鏈輪的輪轂會與鏈條的內板發生接觸，因此請使用塑料輥道專用鏈輪。

可根據客戶需求定制鏈輪軸以及鏈輪輪轂部分尺寸。

產品廣泛應用于汽車、電氣、食品等的零件組裝生產線。

在汽車行業、電子行業、物流行業、食品等零件檢查生產線。

其他各種需要方便快捷，不需要另外安裝工裝板直接輸送物料的產線。

本體鏈條：NP規格、SS規格

塑料滾子：聚縮醛

擋銷：SUS304

特殊附件：SUS304

卡簧：SUS301

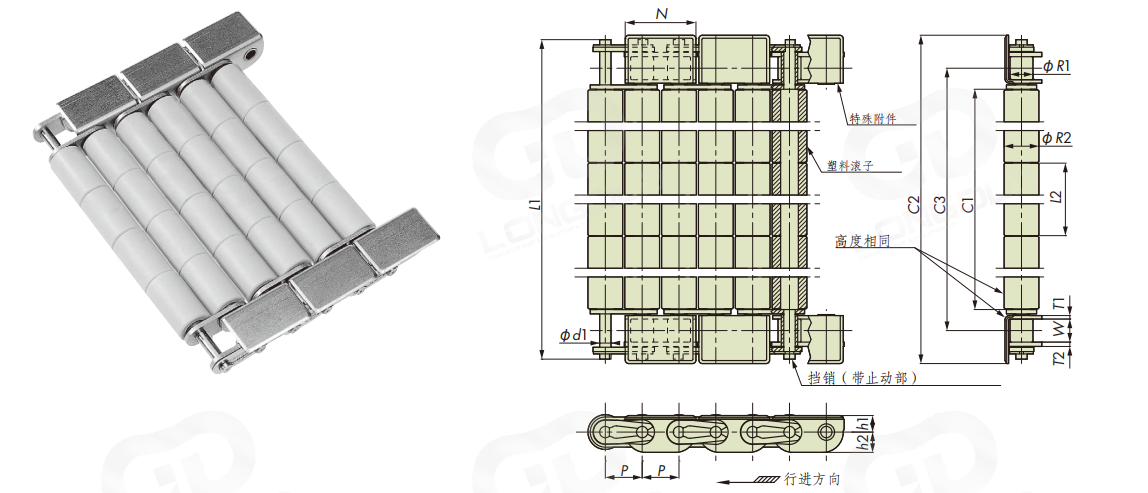

技術參數

點擊圖片放大

■產品尺寸表

鏈條尺寸&形式	節距	內寬	滾子（套筒外徑）	附件高度	內板高度	附件寬度	附件板厚	內板厚度	銷外徑	塑料滾子外徑	塑料滾子長度	容許負載	單位鏈節數
	節距	內寬	滾子（套筒外徑）	附件高度	內板高度	附件寬度	附件板厚	內板厚度	銷外徑	塑料滾子外徑	塑料滾子長度	容許負載
	P	W	R1	h1	h2	N	T1	T2	d1	R2	L2	kg/㎡
LDST300	9.525	4.78	(5.08)	4.4	5.2	18.3	0.75	1.25	3.54	9.2	10.0	請咨詢	100
LDST400	12.70	7.95	7.92	5.7	7.0	24.4	1.2	1.5	3.92	12.0	25.0		80
LDST500	15.875	9.53	10.16	7.1	8.5	30.5	1.5	2.0	5.00	15.0	25.0		64

鏈條尺寸&形式	型號	有效寬度	總寬	中心距	銷長度	大致重量
		C1	C2	C3	L1	kg/m
LDST300	LDST305-SS	50.0	75.0	60.4	74.2	1.75
	LDST310-SS	100.0	125.0	110.4	124.2	2.68
	LDST315-SS	150.0	175.0	160.4	174.2	3.61
	LDST320-SS	200.0	225.0	210.4	224.2	4.54
LDST400	LDST404-SS	101.2	138.0	115.6	135.6	4.42
	LDST404-NP
	LDST406-SS	151.2	188.0	165.6	185.6	5.78
	LDST406-NP
	LDST408-SS	201.2	238.0	215.6	235.6	7.13
	LDST408-NP
	LDST410-SS	251.2	288.0	265.6	285.6	8.48
	LDST410-NP
	LDST412-SS	301.2	338.0	315.6	335.6	9.82
	LDST412-NP
	LDST414-SS	351.2	388.0	365.6	385.6	11.17
	LDST414-NP
	LDST416-SS	401.2	438.0	415.6	435.6	12.52
	LDST416-NP
LDST500	LDST504-SS	101.2	145.2	119.0	142.8	6.16
	LDST504-NP
	LDST506-SS	151.2	195.2	169.0	192.8	8.08
	LDST506-NP
	LDST508-SS	201.2	245.2	219.0	242.8	9.88
	LDST508-NP
	LDST510-SS	251.2	295.2	269.0	292.8	11.74
	LDST510-NP
	LDST512-SS	301.2	345.2	319.0	342.8	13.60
	LDST512-NP
	LDST514-SS	351.2	395.2	369.0	392.8	15.46
	LDST514-NP
	LDST516-SS	401.2	445.2	419.0	442.8	17.31
	LDST516-NP
	LDST518-SS	451.2	495.2	469.0	492.8	19.18
	LDST518-NP
	LDST520-SS	501.2	545.2	519.0	542.8	21.04
	LDST520-NP
	LDST522-SS	551.2	595.2	569.0	592.8	22.90
	LDST522-NP
	LDST524-SS	601.2	645.2	619.0	642.8	24.76
	LDST524-NP

注：

1.LDST300型的本體鏈條為無滾子的套筒鏈。

2.容許負載根據塑料輥道的寬度和側長而變化。

3.記載的尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例

LD		ST	406	-	NP
		（1）	（2）		（3）

（1）鏈條類型

（2）鏈條尺寸

（3）本體鏈條規格：SS=SS規格，NP=NP規格

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
