非標LL系列板式鏈I

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標LL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種輕系列板式鏈，適于直線往返傳動結構。適用于斷裂載荷與重量比率高，成本低的應用環境。要求載荷為靜態載荷，且低頻率，低速度運動。

應用領域

汽車生產

產品手冊索取

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標LL系列板式鏈I是一種輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條結構詳見如上圖

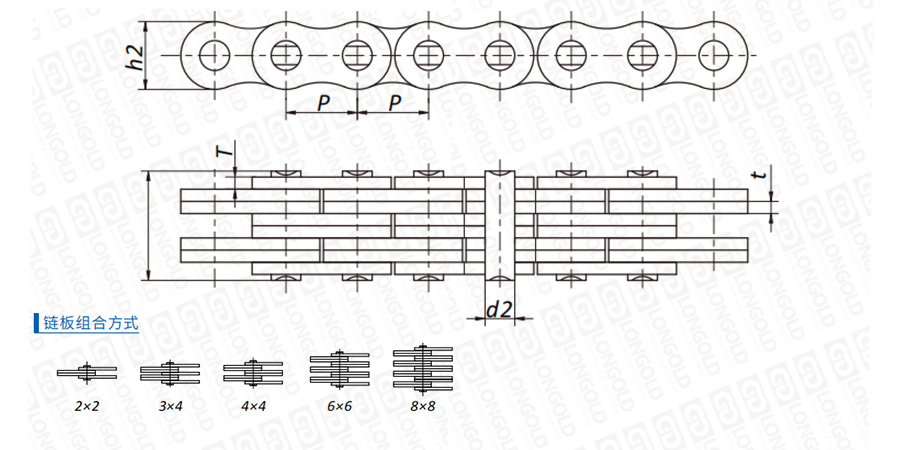

上圖為非標LL系列板式鏈I的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
LL0622F4	9.525	2×2	8.40	1.04	3.28	6.20	0.23	請咨詢	請咨詢	請咨詢
LL0622F7	9.525	2×2	8.20	1.30	3.28	7.40	0.27
LL0634F4	9.525	3×4	8.40	1.04	3.28	9.70	0.39
LL0644F4	9.525	4×4	8.40	1.04	3.28	10.70	0.44
LL0644F7	9.525	4×4	8.20	1.30	3.28	12.80	0.52
LL0666F4	9.525	6×6	8.40	1.04	3.28	14.90	0.65
LL0822F13	12.70	2×2	10.60	1.70	4.45	9.40	0.45
LL0844F6	12.70	4×4	11.00	1.50	4.45	14.60	0.82
LL0844F7	12.70	4×4	11.20	1.60	4.45	15.60	0.85
LL0844F13	12.70	4×4	10.60	1.70	4.45	16.50	0.88
LL0888F1	12.70	8×8	11.00	1.50	4.45	27.40	1.61
LL0888F2	12.70	8×8	11.00	1.43	4.45	25.90	1.55
LL1044F7	15.875	4×4	13.70	1.50	5.08	15.10	1.04
LL1066F3	15.875	6×6	13.70	1.80	5.08	24.50	1.68
LL101212F4	15.875	△12×12	11.80	1.60	5.08	42.50	2.47
LL101212F5	15.875	△12×12	13.70	1.50	5.08	40.50	3.00
LL1266F2	19.05	6×6	14.50	3.00	5.72	39.50	3.03
LL1266F3	19.05	6×6	16.00	3.00	5.72	39.50	3.03
*LL1266H	19.05	6×6	16.13	3.00	5.72	40.00	3.75
LL1266F6	19.05	6×6	18.50	2.90	5.72	38.75	4.12
LL1622F6	25.40	2×2	20.00	3.00	8.28	15.60	1.40
LL2066F6	31.75	6×6	30.20	4.00	13.74	56.10	13.13
LL3244F2	50.80	4×4	43.10	6.00	17.76	54.00	12.62
LL3244F8	50.80	4×4	42.00	6.00	17.81	57.00	12.31
LL3288F8	50.80	8×8	42.00	6.00	17.81	105.50	24.32
LL4088F2	63.50	8×8	52.70	8.20	22.89	140.00	42.39
LL4888H	76.20	8×8	70.00	12.00	36.50	204.00	83.80

注：△表示鏈板的組合特殊，*表示鏈條鏈板為直板。

型號表示例

LL	08	22	F13
（1）	（2）	（3）	（4）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

（4）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
