標準FL系列板式鏈

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。是一種輕系列的板式鏈，適用于直線往返傳動結構。適用于載荷可視為靜態和接合處無磨損問題的環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

FL系列板式鏈?zhǔn)且环N輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

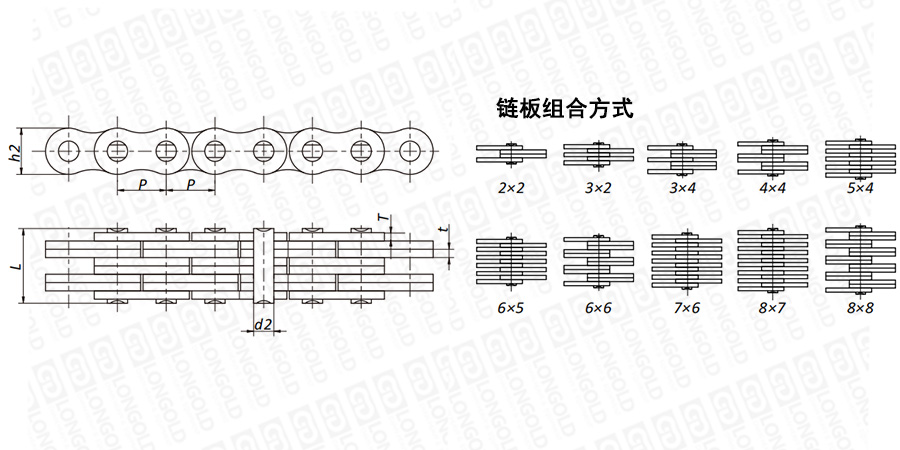

■鏈條結構詳見如上圖

上圖為標準FL系列板式鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
FL322	9.53	2×2	8.70	1.04	3.28	6.20	0.22	請咨詢	請咨詢	請咨詢
FL344	9.53	4×4	8.70	1.04	3.28	10.40	0.43
FL345	9.53	4×5	8.70	1.04	3.28	11.50	0.50
FL356	9.53	6×5	8.70	1.04	3.28	14.00	0.60
FL366	9.53	6×6	8.70	1.04	3.28	14.90	0.65
FL388	9.53	8×8	8.70	1.04	3.28	19.00	0.87
FL366F3	9.53	6×6	8.70	1.15	3.28	16.20	0.75
FL322F4	9.53	2×2	8.50	1.60	3.90	8.60	0.37
FL422	12.70	2×2	8.20	1.00	3.58	7.00	0.19
FL423	12.70	3×2	10.20	2.03	4.45	12.80	0.61
FL444	12.70	4×4	10.20	1.70	4.45	16.70	0.83
FL466F1	12.70	△6×6	9.00	1.60	3.70	21.60	0.92
FL523	15.88	3×2	14.30	2.42	4.75	15.90	1.11
FL534	15.88	3×4	12.70	1.85	5.08	15.30	0.99
FL545	15.88	5×4	12.70	1.85	5.08	19.20	1.27
FL556	15.88	6×5	12.70	1.85	5.08	22.70	1.54
FL566	15.88	6×6	15.10	2.10	5.08	28.00	2.44
FL567	15.88	7×6	12.70	1.85	5.08	26.80	1.82
FL578	15.88	8×7	12.70	1.85	5.08	30.80	2.10
FL588	15.88	8×8	14.80	1.70	5.94	30.70	2.59
FL623	19.05	3×2	14.50	1.85	5.72	12.50	0.81
FL634	19.05	4×3	14.50	1.85	5.72	16.1	1.12
FL823	25.40	3×2	19.46	3.25	8.28	20.90	1.86
FL834	25.40	4×3	19.46	3.25	8.28	27.40	2.57
FL845	25.40	5×4	19.46	3.25	8.28	34.20	3.30
FL856	25.40	6×5	19.46	3.25	8.28	40.50	4.00
FL867	25.40	7×6	19.46	3.25	8.28	47.00	4.70
FL878	25.40	8×7	19.46	3.25	8.28	53.60	5.40
FL1034	31.75	4×3	25.40	3.25	9.53	28.40	3.52
FL1045	31.75	5×4	25.40	3.25	9.53	34.30	4.49
FL1056	31.75	6×5	25.40	3.25	9.53	40.60	5.44
FL1067	31.75	7×8	25.40	3.25	9.53	47.20	6.42
FL1078	31.75	8×7	25.40	3.25	9.53	53.80	7.40

注：△表示鏈板組合特殊。

型號表示例

FL	4	66	F1
（1）	（2）	（3）	（4）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：6×6

（4）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
