非標BL系列板式鏈II

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標BL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種重系列的板式鏈，適用于要求很高的耐疲勞性和耐磨性的應用環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標BL系列板式鏈II是一種重系列的板式鏈，適用于要求很高的耐疲勞性和耐磨性的應用環境。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

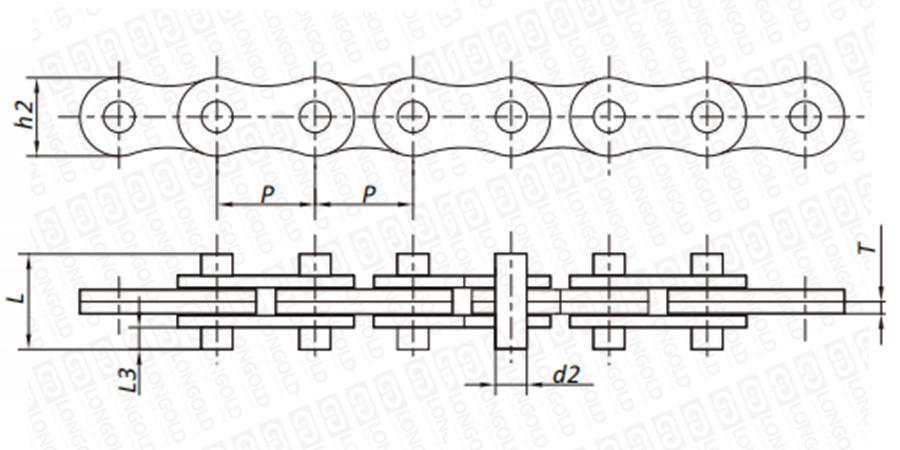

■鏈條結構詳見如上圖

上圖為非標BL系列板式鏈II的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度		參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P	h2 max	T max	d2 max	L max	L3	q
	mm	mm	mm	mm	mm	mm	kg/m
BL422-DD3	12.70	12.07	2.03	5.08	31.40	11.50	0.91	請咨詢	請咨詢	請咨詢
BL622-D2	19.05	18.10	3.25	7.92	22.60	4.60	1.66
BL622F7-DD3	19.05	18.10	3.25	7.92	29.40	8.00	1.80
BL622-DD3F1	19.05	18.10	3.25	7.92	29.00	7.75	1.80
BL646-DD3F1	19.05	18.10	3.25	7.92	42.50	4.75	3.88
BL822F1	25.40	24.10	4.00	9.53	34.00	8.80	2.40
BL822F1-D2	25.40	24.10	4.60	8.80	32.40	6.80	3.03
BL822HF1-D2	25.40	24.10	4.60	9.53	32.40	6.80	3.07
BL822-D2	25.40	24.10	4.00	9.53	36.00	9.80	2.83
BL822HF2-DD3	25.40	24.00	5.00	9.53	35.00	7.05	2.55
BL822-DD3F1	25.40	24.10	4.00	9.53	45.00	14.30	3.04
BL822-DD3F2	25.40	24.10	4.00	9.53	25.40	4.45	2.60
BL1022F1-D2	31.75	29.00	5.60	11.30	41.20	8.40	4.49
BL1022H-D2	31.75	29.70	5.60	11.10	41.20	8.40	4.69
BL1022-DD3F1	31.75	29.70	4.80	11.10	30.40	5.50	3.89

型號表示例

BL	6	22	-	DD3	F2
（1）	（2）	（3）		（4）	（5）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

（4）銷軸型號

（5）銷軸規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
