非標BL系列板式鏈I

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標BL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種重系列的板式鏈，適用于要求很高的耐疲勞性和耐磨性的應用環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標BL系列板式鏈I是一種重系列的板式鏈，適用于要求很高的耐疲勞性和耐磨性的應用環境。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

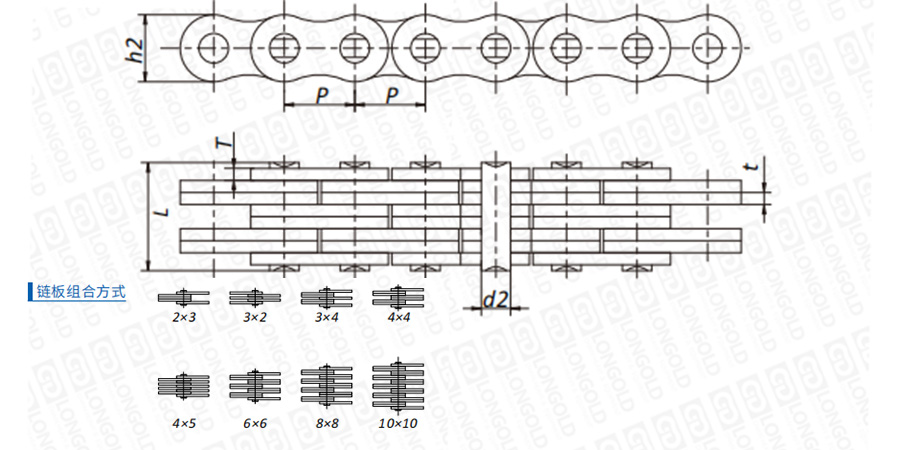

■鏈條結構詳見如上圖

上圖為非標BL系列板式鏈I的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
BL432F1	12.70	△3×2	11.60	2.03	4.45	12.60	0.76	請咨詢	請咨詢	請咨詢
BL432F6	12.70	△3×2	12.07	2.03	4.45	13.16	0.77
BL444F	12.70	4×4	12.07	1.60	5.08	15.70	1.01
BL444F5	12.70	4×4	12.07	1.60	5.08	16.00	1.01
BL41010F8	12.70	10×10	12.07	2.03	5.94	44.80	6.35
BL534F2	15.875	3×4	15.00	2.42	5.94	20.30	1.64
BL544F1	15.875	4×4	14.60	2.37	5.94	22.50	1.76
BL544F8	15.875	4×4	15.00	1.70	5.80	17.00	1.33
BL623F1	19.05	2×3	15.60	2.42	5.94	20.30	1.50
BL623F3	19.05	2×3	18.10	3.25	7.93	19.90	1.95
BL634F3	19.05	3×4	18.10	3.25	7.93	26.60	2.69
BL645F1	19.05	4×5	15.60	2.42	5.94	25.20	1.91
BL666F1	19.05	6×6	18.10	2.35	6.50	31.70	3.30
*BL666GL	19.05	6×6	16.00	3.00	6.25	40.00	3.80
BL846F3	25.40	4×6	24.10	4.00	9.53	44.20	6.22
BL866F1	25.40	6×6	24.10	3.10/4.00	10.85	45.70	6.14
BL834F2	25.40	3×4	24.10	3.10/4.00	10.85	29.50	3.76
BL834F3	25.40	3×4	24.10	4.00	10.90	32.90	4.44
BL866F3	25.40	6×6	24.10	4.00	10.90	52.20	7.48
BL834F5	25.40	3×4	24.10	3.10/4.00	10.90	28.00	3.64
BL866F5	25.40	6×6	24.10	3.30/4.00	10.90	45.30	4.94
BL844F8	25.40	4×4	25.10	3.00	10.90	30.00	3.84
BL1046F2	31.75	4×6	29.70	4.00	11.10	47.00	7.74
BL1066F1	31.75	6×6	29.70	4.09	11.10	55.70	9.42
BL1054F4	31.75	△5×4	29.70	5.60	11.10	56.50	9.56
BL141010F1	44.45	10×10	36.10	5.00	14.27	108.00	22.20
BL1688F1	50.80	8×8	47.80	6.90	20.20	122.00	33.53
BL1666F2	50.80	6×6	48.20	7.00	17.46	91.80	24.52
BL1644F6	50.80	4×4	42.00	6.00	17.46	56.00	11.96
BL1688F9	50.80	8×8	48.20	6.40	17.46	112.00	31.89
BL1688F10	50.80	8×8	48.20	9.50	19.84	164.20	51.63

注：△表示鏈板的組合特殊；*表示鏈條鏈板為直板。

型號表示例

BL	5	34	F2
（1）	（2）	（3）	（4）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：3×4

（4）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
