A系列短節距三排滾子鏈條

隆德A系列傳動用滾子鏈條具有高強度和持久耐疲勞的特點，鏈條遵從于ANSI標準，并能與任何滿足這一標準的其他鏈條互換。A系列滾子鏈條可組裝成單排、雙排、三排和多排，以適用所傳動的功率和不同的配置空間。實驗數據表明，鏈條磨損與潤滑油的選擇相關，隆德在滾子鏈出廠初期，提供表面防銹的油膜，能夠起到長效潤滑減摩的效果，隆德鏈條的品質符合歐盟 REACH規范，更環保。

應用領域

機械工程

食品行業

產品手冊索取

短節距精密滾子鏈符合ISO、ASME/ANSI、JIS等標準。

主要有A系列短節距精密滾子鏈、B系列短節距精密滾子鏈、重載系列滾子鏈、開口銷滾子鏈等。

從監控單個組件中使用的原材料到測試成品，我們所有的鏈條都經過嚴格的質量控制。

在機械制造、食品制造、包裝等領域有著廣泛的應用，為各類機械、產線等傳遞動力。

節距、滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。

如果該尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。

滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。

當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節，但是因?yàn)榭赡軙?huì)導致傳動能力、最大客許張力下降，所以請盡可能設計為偶數鏈節。

一般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。

組裝到本體上時。請?jiān)阡N子、套筒上涂抹足夠的潤滑油。

間隙配合

裝配軸與孔時，總是使其留有間隙的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的上側。

過盈配合

裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的下側。

?注意：

卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落，保持鏈條本來的強度的重要零部件。絕對不能忘記安裝。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

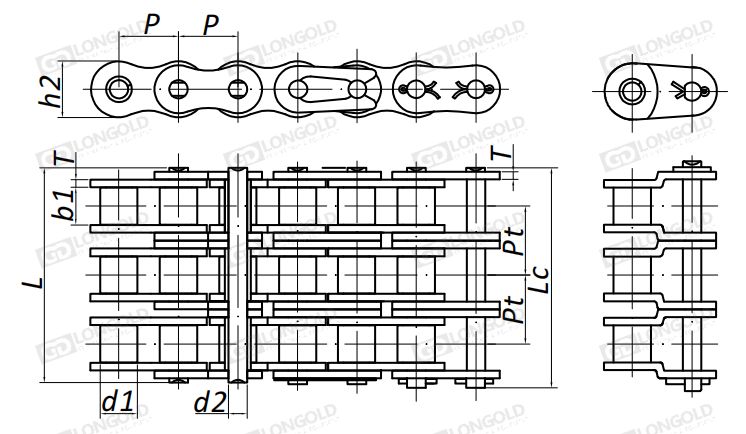

技術參數

點擊圖片放大

隆德鏈號	ANSI鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈扳高度	鏈板厚度	排距	其他技術參數	PDF圖紙	DXF圖紙
		P	d1	b1	d2	L	Lc	h2	T	Pt
		P	max	min	max	max	max	max	max	Pt
		mm	mm	mm	mm	mm	mm	mm	mm	mm
*LD25-3	*25-3	6.35	3.30	3.18	2.31	21.0	21.5	6.00	0.80	6.40	請咨詢	請咨詢	請咨詢
*LD35-3	*35-3	9.525	5.08	4.77	3.58	32.7	33.5	9.00	1.30	10.13
LD40-3	40-3	12.70	7.95	7.85	3.96	45.4	46.6	12.00	1.50	14.38
LD50-3	50-3	15.875	10.16	9.40	5.08	57.0	58.5	15.09	2.03	18.11
LD60-3	60-3	19.05	11.91	12.57	5.94	71.5	73.3	18.00	2.42	22.78
LD80-3	80-3	25.40	15.88	15.75	7.92	91.7	93.6	24.00	3.25	29.29
LD100-3	100-3	31.75	19.05	18.90	9.53	112.2	116.3	30.00	4.00	35.76
LD120-3	120-3	38.10	22.23	25.22	11.10	141.4	145.2	35.70	4.80	45.44
LD140-3	140-3	44.45	25.40	25.22	12.70	152.2	156.8	41.00	5.60	48.87
LD160-3	160-3	50.80	28.58	31.55	14.27	181.8	186.6	47.80	6.40	58.55
LD180-3	180-3	57.15	35.71	35.48	17.46	204.4	210.2	53.60	7.20	65.84
LD200-3	200-3	63.50	39.68	37.85	19.85	223.5	230.4	60.00	8.00	71.55
LD240-3	240-3	76.20	47.63	47.35	23.81	271.3	278.6	72.39	9.50	87.83

注：“*”表示套筒鏈，表中滾子直徑d1為套筒直徑。

型號表示例·訂購方法

型號表示例

LD	80	-	3	-	RP
	（1）		（2）		（3）

（1）鏈條編號

（2）排數
（3）銷軸的形式：RP=鏈條本體銷軸型式為鉚合型， CP=鏈條本體銷軸型式為開口銷型

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

連接鏈節

JL 連接鏈節

OL 過渡鏈節

2POL 2節距過渡鏈節

LD25-3

LD35-3

LD41-3

LD40-3

LD50-3

LD60-3

LD80-3

LD100-3

LD120-3

LD140-3

LD160-3

LD180-3

LD200-3

LD240-3

LD35-3

LD41-3

LD40-3

LD60-3

LD80-3

LD100-3

LD120-3

LD140-3

LD160-3

LD180-3

LD200-3

LD240-3

LD25-3

LD41-3

LD50-3

LD80-3

LD100-3

LD120-3

LD140-3

LD160-3

LD180-3

LD200-3

LD240-3
