A系列單排非標滾子鏈

隆德滾子鏈條是一種用于傳送機械動力的鏈條，是鏈傳動的一種類型，廣泛應用與家庭、工業和農業機械，其中包括輸送機、繪圖機、印刷機、汽車、摩托車、以及自行車等。它由一系列短圓柱滾子鏈接在一起，由鏈輪驅動，是一種簡單、可靠、高效的動力傳遞裝置。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
應用
潤滑方式

和標準A系列滾子鏈相比較，在節距相同的情況下，其他尺寸有所差別。

可根據需要組裝成雙排和多排。

當節距增大時，鏈條中各零件的尺寸相應也增大，可傳遞的功率也隨之增大。

與帶傳動相比，沒有彈性滑動，能保持準確的平均傳動比，傳動效率較高。

鏈條不需要大的張緊力，所以軸與軸承所受載荷較小。

不會打滑，傳動可靠，過載能力強，能在低速重載下較好工作。

鏈輪是特殊定制的，請咨詢隆德技術人員。

如果對鏈條無法充分加油，推薦使用齒尖硬化處理規格的鏈輪。

鏈傳動廣泛應用于農業、采礦、冶金、石油化工和起重運輸?shù)雀餍袠I(yè)的各種機械中。

鏈傳動所能傳遞的功率可達3600kW，常用于功率100kW以下。

鏈速可達30~40m/s，常用鏈速在15m/s以下，傳動比最大可達15，一般小于6，以.2~2.5為宜。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

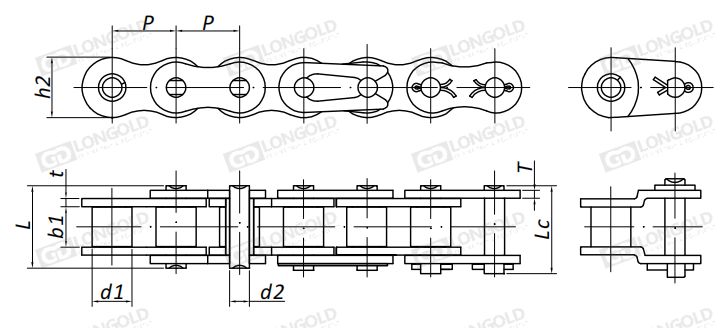

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	其他技術參數	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	Lc	h2	t/T
	P	max	min	max	max	max	max	max
	mm	mm	mm	mm	mm	mm	mm	mm
*LD35-F40-1	9.525	5.08	9.80	3.58	17.8	18.60	9.0	1.3	請咨詢	請咨詢	請咨詢
LD205-1	12.70	8.51	6.40	4.45	15.2	16.30	11.8	1.6/1.3
LD423-1	12.70	8.51	6.40	4.45	15.6	17.10	12.4	1.7
LD478-1	12.70	7.80	4.80	4.00	11.6	13.65	10.46	1.25
LD170GSX-1	12.70	7.75	6.45	3.96	14.8	16.40	11.5	1.6/1.4
LD415-F19-1	12.70	7.77	4.76	3.60	11.0	12.40	9.7	1.0
LD415H-1	12.70	7.77	4.76	3.96	13.1	14.50	12.0	1.5
LD423-F2-1	12.70	8.51	6.40	4.45	15.6	17.10	11.8	1.6
LD50-F50-1	15.875	14.20	19.40	5.08	30.9	32.60	13.0	2.03
LD515-1	19.05	12.07	13.50	5.72	28.6	31.30	16.2	3.0
LD630F1-1	19.05	11.91	9.40	5.94	26.3	-	18.0	3.25
LD60-F105-1	19.05	11.91	6.35	5.94	19.5	21.20	18.0	2.42
LD80-F52-1	25.40	15.88	78.00	7.92	95.6	99.10	24.0	3.25
LD80-F62-1	25.40	15.88	47.00	7.92	64.3	67.08	24.0	3.3
LD80-F93-1	25.40	15.88	12.70	7.92	25.0	28.50	20.5	2.0
LD80-F94-1	25.40	15.88	33.50	7.92	50.5	52.00	24.0	3.3
LD100-F22-1	31.75	19.05	18.90	9.53	-	44.70	30.0	4.0
LD100-F26-1	31.75	19.05	30.80	9.53	64.0	64.00	30.0	4.0
LD120-F19-1	38.10	22.23	25.22	11.10	50.3	-	35.7	4.8
LD160-F2-1	50.80	32.00	31.75	17.00	64.8	69.60	48.0	6.4
LD160-F9-1	50.80	28.58	41.55	14.27	86.0	86.00	47.8	6.4/8.8
LD160-F33-1	50.80	28.58	89.75	14.27	123.3	128.10	47.8	6.4
LD160-F42-1	50.80	32.00	31.75	17.00	68.0	72.80	48.0	7.2
LD160-T-1	50.80	28.58	15.88	14.27	36.2	40.80	47.8	3.25
LD180-F2-1	57.15	33.34	35.48	17.46	72.8	78.60	53.6	7.2
LDC60-F40-1	19.05	11.91	12.57	5.94	25.9	27.70	18.0	2.4
LDC80-F112-1	25.40	18.25	15.90	9.54	45.4	-	24.5	6.0
LDC160-F36-1	50.80	28.58	46.77	14.29	63.8	63.80	44.5	6.4

型號表示例.訂購方法

型號表示例

LD	50	-	F5	-	1
	（1）		(2)		(3)

（1）鏈條編號

（2）鏈條規格
（3）排數

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

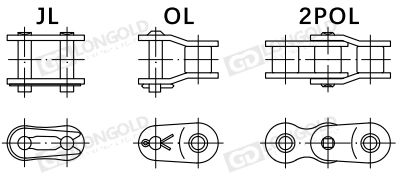

適用連接鏈節

鏈條的長度用鏈節數表示，一般選用偶數鏈節，這樣的鏈條的連接鏈節可選擇JL連接鏈節。一般短節距用開口銷連接鏈節，大節距用卡簧連接鏈節。

當鏈節數為奇數時，應采用OL過渡鏈節，也可根據需要選用兩節距過渡鏈節。
