SH系列短節距重載滾子鏈條

SH系列滾子鏈條的銷軸經過淬火硬化處理，其抗拉強度比A系列標準滾子鏈增加約25%?-35%，并能提供較高的抗振動負載，參數尺寸與重載系列滾子鏈相同。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
傳動特點
配用鏈輪
注意事項
潤滑方式

鏈條的基本尺寸與重載型A系列滾子鏈條相同。

可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。（如需多排，請咨詢隆德技術人員）

抗拉強度較A系列標準滾子鏈增加約25%-35%，具備優良的疲勞強度和抗沖擊性能。

高鏈長精度、高耐磨性能。

鏈條兩面都能用，可進行多軸傳動。

方便安裝、替換。

能獲取較大減速比。

能獲得長軸間距（通常4米以下）。通過變更鏈節數，對軸間距自由度較高是一大特點。

可使用A系列標準滾子鏈輪。

小鏈輪的齒端請進行淬火硬化處理。

請使用35#鋼規格以上的碳鋼鏈輪。

在更換現有鏈條時，如果客戶的使用條件不變，鏈條尺寸也不變的場合，可使用A系列標準滾子鏈輪。

節距越大，鏈的各部分尺寸和重量也越大，承載能力越高，鏈輪尺寸和重量也隨之增大。因此，設計時在保證承截能力的前提下，應盡量采用較小的節距。

載荷較大時可選用雙排鏈或者多排鏈，但排數一般不超過三排或四排，以免由于制造和安裝誤差的影響使各排鏈受載不均。

SH系列鏈條為低速或中速強力傳動鏈條，如在高速范圍使用，請選擇A系列標準滾子鏈條。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

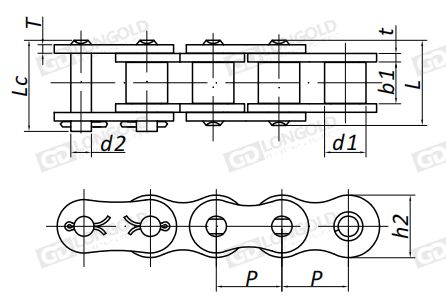

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	其他技術 參數	PDF圖紙	DXF圖紙
	P	d1	b1	d2	L	Lc	h2	t/T
	P	max	min	max	max	max	max	t/T
	mm	mm	mm	mm	mm	mm	mm	mm
*LD25SH-1	6.35	3.3	3.18	2.31	9.0	-	6.0	1.04	請咨詢	請咨詢	請咨詢
*LD35SH-1	9.525	5.08	4.77	3.58	13.3	14.3	9.0	1.50
LD40SH-1	12.70	7.95	7.85	3.96	18.8	19.9	12.0	2.03
LD50SH-1	15.875	10.16	9.40	5.08	22.1	23.4	15.1	2.42
LD60SH-1	19.05	11.91	12.57	5.94	29.2	31.6	18.0	3.25
LD60SH-F1	19.05	11.91	9.50	5.94	25.4	27.6	18.0	3.25
LD80SH-1	25.40	15.88	15.75	7.92	36.2	37.7	24.0	4.00
LD100SH-1	31.75	19.05	18.90	9.53	43.6	46.9	30.0	4.80
LD120SH-1	38.10	22.23	25.22	11.10	53.5	57.5	35.7	5.60
LD140SH-1	44.45	25.4	25.22	12.70	57.6	62.2	41.0	6.40
LD160SH-1	50.80	28.58	31.55	14.27	68.2	73.0	47.8	7.20
LD180SH-1	57.15	35.71	35.48	17.46	75.9	81.6	53.6	8.00
LD200SH-1	63.50	39.68	37.85	19.85	86.6	93.5	60.0	9.50
LD240SH-1	76.20	47.63	47.35	23.81	109.6	115.9	72.3	12.70
LD955SH-1	28.58	21.3	17.46	11.10	46.8	-	30.6	6.40/5.60
#LDC60SH-1	19.05	12.7	11.10	7.11	29.3	-	18.9	4.0/3.25
#LDC63SH-1	19.05	14.29	9.55	7.30	27.9	-	19.6	4.15/3.25
#LDC70SH-1	22.225	15.6	14.30	7.94	36.6	-	22.6	4.80/4.00
#LDC70SH-F1	22.23	15.6	14.30	7.93	35.8	-	23.5	4.8/4.0

注：帶“*”表示鏈條為套筒鏈，滾子直徑中的d1代表套筒直徑；

帶“#”號表示鏈條為直鏈板。

型號表示例·訂購方法

型號表示例

LD	80	SH	-	1
	（1）	（2）		（3）

（1）鏈條編號

（2）鏈條系列

（3）排數

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

適用連接鏈節

注∶LD40-SH-1的連接鏈節為彈簧銷型。
