單排鏈條導軌S-CKG型

鏈條導軌也叫鏈條導向件，是一種靜壓導軌，用于支撐和導向鏈條，減少鏈條磨擦，降低噪音，增強鏈條使用壽命。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

簡介
特點
C型槽鋼
應用

滑道痕跡：直線導軌

產品種類：靜壓導軌

產品材質：750UPE

配用槽鋼：C型槽鋼

高耐磨、耐溫、精密、穩固、無聲、環保等高精度的鏈條導向。

采用超高分子聚乙烯材質，產品經濟環保無污染。

使用溫度范圍-200℃～80℃。

具有減震作用，且在潮濕環境下不易受潮。

槽鋼材質：304、鋁合金、鍍鋅鋼

優點：導軌安裝拆卸簡易，如導軌有勞損，更換方便快捷；

高導向精度，只需用螺絲緊固鋼槽，可確保導軌不會變形；

如工作溫度改變，導軌可有足夠空間擴張或收縮。

鏈條導軌被廣泛地應用在包裝機械、輸送設備、印刷設備等。

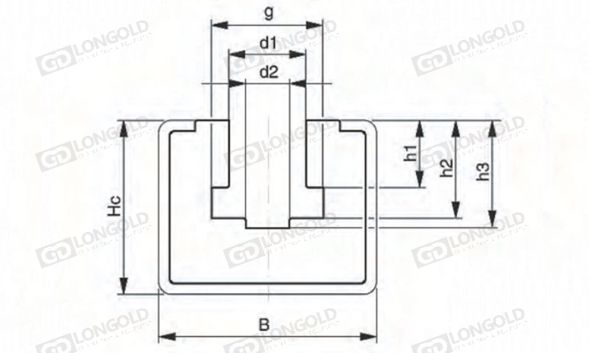

技術參數

點擊圖片放大

導軌型號	配用鏈條型號	C-型槽鋼	B	Hc	d1	d2	g	h1	h2	h3	PDF圖紙	DXF圖紙
導軌型號	配用鏈條型號	C-型槽鋼	mm	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LD06B-1-S-CKG10	06B-1	C10	30	24	6.6	4.0	9.4	5.5	8.9	10.0	請咨詢	請咨詢
LD083-1-S-CKG10	083-1	C10	30	24	8.0	5.0	10.8	4.5	8.0	9.5
LD085-1-S-CKG10	085-1	C10	30	24	8.0	5.0	11.8	6.2	9.8	11.3
LD08B-1-S-CKG10	08B-1	C10	30	24	8.9	5.0	12.8	7.4	11.5	13.0
LD10B-1-S-CKG10	10B-1	C10	30	24	10.6	6.0	15.4	9.3	13.5	14.9
LD12B-1-S-CKG10	12B-1	C10	30	24	12.4	7.0	17.0	11.3	15.9	17.5
LD16B-1-S-CKG11	16B-1	C11	45	40	16.4	10.0	24.0	16.0	25.7	27.7
LD20B-1-S-CKG11	20B-1	C11	45	40	20.0	11.0	28.0	18.0	29.5	31.7
LD24B-1-S-CKG13	24B-1	C13	65	55	27.0	16.0	36.6	24.0	38.2	41.2
LD28B-1-S-CKG13	28B-1	C13	65	60	30.0	17.0	41.0	30.0	47.0	49.0
LD32B-1-S-CKG13	32B-1	C13	65	60	31.0	19.0	44.6	30.0	47.3	50.0
LD35-1-S-CKG10	35-1	C10	30	24	5.3	4.5	10.0	4.4	7.8	9.3
LD40-1-S-CKG10	40-1	C10	30	24	8.3	5.0	13.2	7.4	11.7	13.4
LD50-1-S-CKG10	50-1	C10	30	24	10.7	6.4	16.5	8.8	14.5	16.2
LD60-1-S-CKG10	60-1	C10	30	24	12.5	7.4	19.8	11.8	18.5	20.5
LD80-1-S-CKG11	80-1	C11	45	40	16.7	9.9	26.5	14.8	23.5	25.6
LD100-1-S-CKG11	100-1	C11	65	55	20.0	11.9	33.0	17.8	28.7	31.2
LD120-1-S-CKG13	120-1	C13	65	55	23.3	13.9	39.8	23.7	36.9	39.6
LD140-1-S-CKG13	140-1	C13	65	60	26.7	15.9	46.4	23.7	38.9	41.7

型號表示例·訂購方法

型號表示例

LD		08B	-	1	-	S	-	CKG10
		（1）		（2）		（3）		（4）

（1）鏈條尺寸

（2）鏈條排數

（3）鏈條導軌

（4）導軌類型

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

導向件適用范圍

1.鏈條導軌是一種靜壓導軌，用于支撐和導向鏈條，減少鏈條磨擦，降低噪音，增強鏈條使用壽命。

2.鏈條導軌、鏈條導向件廣泛應用在產品物料包裝、罐裝和輸送機器、食品包裝機、冶金設備等。

3.鏈條導軌及導向件在印刷機、書本膠裝機、模切機、膠釘聯動線、騎馬釘?shù)犬a(chǎn)線上都有著很好的運用，是印刷機制造業值得信賴的伙伴。
