套筒鏈條

隆德套筒鏈條是一種組成零件中沒有滾子，套筒表面在嚙合時直接與鏈輪齒接觸的鏈條。套筒鏈條更適于高速工況下或精密傳動的設備。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

特點
注意事項
配用鏈輪
應用
潤滑方式

產品組成包括套筒、銷軸、內鏈板和外鏈板。

內鏈板與套筒之間、外鏈板和銷軸之間為過盈配合，銷軸穿設于套筒內，且銷軸和套筒之間為間隙配合。

隆德套筒鏈采用特殊的材料和工藝制成，解決了與鏈輪嚙合高速運轉時套筒變形、斷裂的問題，延長了鏈條的使用壽命。

套筒鏈高速運轉時，潤滑油更易進入套筒與銷軸之間的間隙，從而可提高鏈的耐磨性。所以對鏈條采用正確的潤滑方式是很重要的。

可使用溫度區域從-10°C到80°C。

鏈輪需要特殊定制，具體請咨詢隆德技術人員。

如果對鏈條無法充分加油，推薦使用齒尖硬化處理規格的鏈輪。

套筒鏈?zhǔn)且环N應用廣泛的重要的機械基礎件。目前在重載、高速、軸向距離大等傳動場合，一般都是采用套筒鏈。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

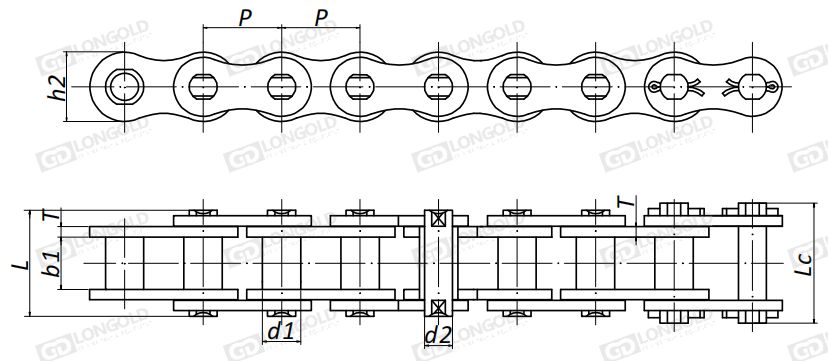

點擊圖片放大

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑	銷軸長度		鏈板高度	鏈板厚度	其他技術參數	PDF參數	DXF參數
	P	d1	b1	d2	L	Lc	h2	t/T
	P	max	min	max	max	max	max	max
	mm	mm	mm	mm	mm	mm	mm	mm
LD-P15-B	15.00	9.00	14.0	6.00	25.3	30.0	14.0	2.03	請咨詢	請咨詢	請咨詢
LD-P19.05-B	19.05	12.70	12.5	7.50	31.6	33.6	20.0	4.15/3.25
LD-P20-B	20.00	12.00	16.0	8.00	33.0	36.0	18.0	3.00
LD-P20-B-F3	20.00	12.00	16.0	8.00	33.0	36.0	19.0	3.00
*LDC-P20-B	20.00	12.00	16.0	8.00	33.0	34.7	18.0	3.00
LD-P25-B	25.00	15.00	18.0	10.00	35.0	39.0	24.0	3.00
LD-P25-B-F1	25.00	15.00	18.0	10.00	35.0	39.0	24.0	3.00
LD-P30-B-F2	30.00	17.00	20.0	11.00	41.0	45.4	28.0	4.00
LD-P30-B-F6	30.00	17.00	20.0	11.00	42.4	46.0	28.0	4.00
LD-P35-B-F2	35.00	18.00	22.0	12.00	44.5	48.0	30.0	4.00
LD-P35-B-F5	35.00	18.00	22.0	12.00	44.5	48.0	30.0	4.00
LD-P36-B	36.00	18.00	22.0	12.50	44.5	49.0	30.0	4.00
LD-P40-B	40.00	20.00	25.0	14.00	52.4	57.0	35.0	5.00
LD-P45-B	45.00	22.00	30.0	16.00	62.0	66.5	40.0	6.00
LD-P50-B	50.00	26.00	35.0	18.00	68.0	73.5	44.0	6.00
*LDC-P50.8-B	50.80	18.50	25.0	14.50	53.5	57.5	40.0	5.00
LD-P55-B	55.00	30.00	45.0	20.00	88.0	93.5	49.0	8.00
LD-P55-B-F1	55.00	30.00	45.0	20.00	88.0	110.0	49.0	8.00
LD-P55F4-B	55.00	28.00	45.0	20.00	88.0	93.5	49.0	8.00
LD-P60-B	60.00	32.00	50.0	22.00	94.1	99.5	55.0	8.00
LD-P65-B	65.00	36.00	56.0	26.00	97.5	113.0	61.0	8.00
LD-P70-B	70.00	30.00	65.0	30.00	117.0	130.0	67.0	10.00
LD-P80-B	80.00	44.00	70.0	32.00	131.0	150.0	75.0	12.00
P19.05F50-B	19.05	11.91	12.9	7.50	31.6	34.8	20.0	4.15/3.25
P22.225F10-B	22.225	14.30	14.6	9.00	36.3	39.3	23.5	4.80/4.00
P22.225F3-B	22.225	15.60	14.6	9.00	36.3	38.0	23.5	4.80/4.00
P25.4F21-B	25.40	15.88	16.0	10.00	42.5	一	26.8	5.60/4.80
P31.75F5-B	31.75	19.05	20.0	11.10	46.0	50.0	33.5	5.60/4.80
*P42.27F1-B	42.27	13.00	22.9	7.92	41.0	45.8	24.0	3.20
*P50.8F7	50.80	18.50	25.0	14.50	53.5	57.5	40.0	5.00

注：帶“*”表示直板鏈，型號表示用字母“C”表示。

型號表示例·訂購方法

型號表示例

LD	P20	-	B	-	E3
	（1）		（2）		（3）

（1）鏈條節距

（2）套筒鏈

（3）鏈條規格

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

跟標準滾子鏈比較

組成不同：

套筒鏈：組成零件中沒有滾子，套筒表面在嚙合時直接與鏈輪齒接觸的鏈條。

滾子鏈：組成零件中有滾子，在嚙合時，滾子表面直接與鏈輪齒面接觸。

特點不同：

套筒鏈：套筒鏈高速運轉時，潤滑油更易進入套筒與銷軸之間的間隙，從而可提高鏈的耐磨性。

滾子鏈：與帶傳動相比，沒有彈性滑動，能保持準確的平均傳動比，傳動效率較高；鏈條不需要大的張緊力，所以軸與軸承所受載荷較??；不會打滑，傳動可靠，過載能力強，能在低速重載下較好工作。

銷軸直徑不同：

同節距的套筒鏈，其銷軸直徑比滾子鏈銷軸直徑要大，這樣在其傳動過程中銷軸與套筒壁接觸面積大，產生的比壓小，因此套筒鏈更適于大載荷汽車柴油發動機較惡劣的工作環境。
