B82系列八字型轉彎軌道

八字型軌道設計能夠適應不同速度的物體運行。在低速運行時，物體可以較為平穩地通過轉彎處；而在高速運行時，八字型軌道的特殊形狀可以提供更好的導向和穩定性。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
適用鏈條
行業應用
潤滑方式

機加工頂部塑料軌道部分：通常采用標準SUPREME-A材質，即純凈的UHMWPE（約7百萬gr/mole），具有極佳的耐磨性。

機加工回程軌道部分：采用UHMWPE材質，分子量為4百萬gr/mole，適用于嚴苛的應用場景，通過不銹鋼自攻螺絲與頂部進行連接。

回程導塊：采用UHMWPE材質，分子量為4百萬gr/mole，牽引鏈板在適合的高度進入軌道的回程部分。

轉彎處呈現出特定的弧度和曲線。這種設計能夠使物體在軌道上運行時更加順暢地實現轉彎，減少因轉彎帶來的沖擊力和摩擦。

可以為運動物體提供更好的支撐和導向，增加運行的穩定性，在高速運動或承載較重物體時，能夠有效防止脫軌等意外情況的發生。

有多個不同轉彎角度以及材質提供選擇，滿足不同的需求。

適用于：882系列頂板鏈。

可根據客戶需求定制軌道的材質以及轉彎角度。

在選擇軌道時，需要考慮安裝尺寸、材質性質、轉彎角度等因素，如有需要，請咨詢隆德技術人員。

產品廣泛與鏈條配合使用，為其輸送物料提供方向以及載體。

在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。

軌道的潤滑方式取決于其配合使用的鏈條以及自身的材質。通過鏈條的型號、材質以及軌道本身材質決定潤滑方式。

不同材質軌道使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

技術參數

點擊圖片放大

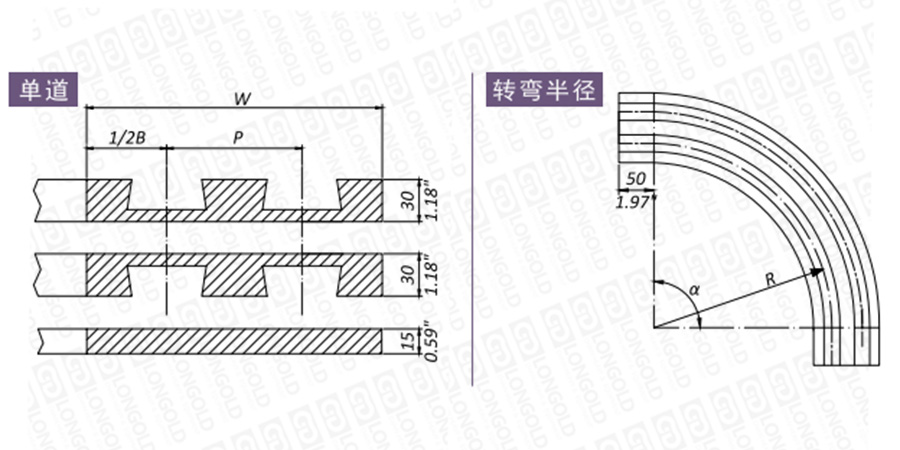

■鏈條本體結構詳見如上圖

上圖為B82系列八字型轉彎軌道的結構圖，圖中已標明部分本體尺寸。

可根據客戶的需求，定制軌道的材質、轉彎角度等，詳細請咨詢隆德技術人員。

■轉彎角度以及型號表示

鏈條系列

鏈片寬度

轉彎半徑

軌道數目

總寬度

勾腳型轉彎軌道型號

PDF圖紙

DXF圖紙

轉彎角度α

inch

15°

30°

45°

60°

75°

90°

882

4 1/2"

（114.3mm）

610

24.016

130

5.118

B82KG1C/1F00

B82KG1C/1E00

B82KG1C/1C00

B82KG1C/1B00

B82KG1C/1L00

B82KG1C/1000

請咨詢

800

31.496

130

5.118

B82KG1T/1F00

B82KG1T/1E00

B82KG1T/1C00

B82KG1T/1B00

B82KG1T/1L00

B82KG1T/1000

1000

39.370

130

5.118

B82KG1G/1F00

B82KG1G/1E00

B82KG1G/1C00

B82KG1G/1B00

B82KG1G/1L00

B82KG1G/1000

7 1/2"

（190.5）

610

24.016

200

7.874

B82KL1C/1F00

B82KL1C/1E00

B82KL1C/1C00

B82KL1C/1B00

B82KL1C/1L00

B82KL1C/1000

800

31.496

200

7.874

B82KL1T/1F00

B82KL1T/1E00

B82KL1T/1C00

B82KL1T/1B00

B82KL1T/1L00

B82KL1T/1000

1000

39.370

200

7.874

B82KL1G/1F00

B82KL1G/1E00

B82KL1G/1C00

B82KL1G/1B00

B82KL1G/1L00

B82KL1G/1000

10"

（254mm）

610

24.016

270

10.630

B82KM1C/1F00

B82KM1C/1E00

B82KM1C/1C00

B82KM1C/1B00

B82KM1C/1L00

B82KM1C/1000

800

31.496

270

10.630

B82KM1T/1F00

B82KM1T/1E00

B82KM1T/1C00

B82KM1T/1B00

B82KM1T/1L00

B82KM1T/1000

1000

39.370

270

10.630

B82KM1G/1F00

B82KM1G/1E00

B82KM1G/1C00

B82KM1G/1B00

B82KM1G/1L00

B82KM1G/1000

12"

（304.8）

610

24.016

320

12.598

B82KN1C/1F00

B82KN1C/1E00

B82KN1C/1C00

B82KN1C/1B00

B82KN1C/1L00

B82KN1C/1000

800

31.496

320

12.598

B82KN1T/1F00

B82KN1T/1E00

B82KN1T/1C00

B82KN1T/1B00

B82KN1T/1L00

B82KN1T/1000

1000

39.370

320

12.598

B82KN1G/1F00

B82KN1G/1E00

B82KN1G/1C00

B82KN1G/1B00

B82KN1G/1L00

B82KN1G/1000

注：上表對應純凈的UHMWPE材質規格型號。頂部材質可根據要求提供自潤滑UHMWPE和充油聚酰胺。具體型號表示請閱讀下表。

■材質

軌道材質	材質特性	適用鏈條	應用	頂部材質	型號表示
SUPREME-A標準材質	超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數	金屬頂板鏈，塑料頂板鏈	干燥或潤滑條件下，理想的低/中速應用。	UHMWPE/自潤滑/充油聚酰胺	如上表所示
SUPREME-L	超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能	金屬頂板鏈，塑料頂板鏈	適用于干燥或減少潤滑條件下的中/高速的應用。		用"B82D"替換"B82"
SUPREME-S	特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。	塑料頂板鏈	適用于干燥條件下的高速應用。		用"B82P"替換"B82"

型號表示例

B82		KG1		C	/	1F00
（1）		（2）		（3）		（4）

（1）轉彎軌道系列

（2）軌道數目

（3）型號

（4）規格

訂購方法

訂購軌道時的注意事項

必須確認頂板鏈鏈條的規格（強力型、材質等規格），確認鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度等尺寸。

請把鏈輪以及軌道的各項要求提供后進行訂購。或者咨詢隆德技術人員。
