鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。
由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。
滾子的負荷容量大，摩擦阻力小。
適合低速、長距離的輸送。
能夠承載較大的荷重。
鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及機械行業等都有著廣泛地應用。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

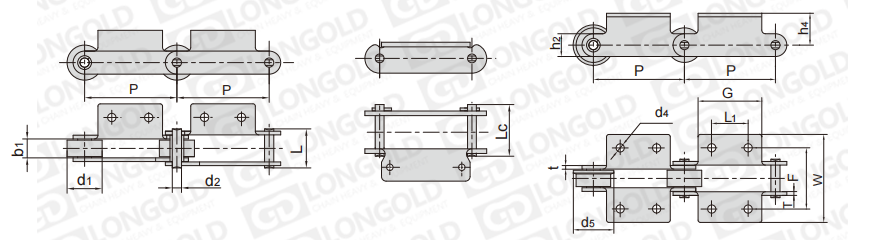

■本體尺寸表
隆德鏈號
節距
滾子直徑
內節內寬
銷軸直徑
銷軸長度
抗拉
強度
平均抗
拉強度
每米
長重
P
d1
max
b1
min
d2
max
L
max
Lc
max
mm
mm
mm
mm
mm
mm
kN/lbf
kN
kg/m
LD-P101.6F54-R-K1
101.6
57.15
33.30
16.00
-
89.0
LD-P101.6F62-R-K1
101.6
57.15
33.30
16.00
-
89.0
LD-P101.6F97-R-K1
101.6
44.45
33.27
15.88
-
82.6
LD-P101.6F101-R-K1
101.6
57.15
33.30
16.00
-
89.0
LD-P101.6F123-R-K1
101.6
28.58
30.00
14.27
-
70.1
LD-P101.6F147-R-K1
101.6
50.80
34.90
15.88
-
92.0
■附件尺寸表
|
隆德鏈號 |
P |
L1 |
G |
F |
W |
h4 |
h2 |
d4 |
t/T |
d5 |
PDF圖紙 |
DXF圖紙 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
|
LD-P101.6F54-R-K1 |
101.6 |
△ |
50.8 |
101.6 |
146.4 |
31.75 |
38.1 |
14.2 |
9.65 |
- |
||
|
LD-P101.6F62-R-K1 |
101.6 |
△ |
50.8 |
101.6 |
146.4 |
31.75 |
41.3 |
14.2 |
9.65 |
- |
||
|
LD-P101.6F97-R-K1 |
101.6 |
△ |
76.2 |
92.0 |
134.8 |
25.40 |
38.1 |
14.2 |
7.90 |
- |
||
|
LD-P101.6F101-R-K1 |
101.6 |
△ |
50.8 |
101.6 |
146.4 |
31.75 |
38.1 |
9.7 |
9.65 |
- |
||
|
LD-P101.6F123-R-K1 |
101.6 |
△ |
70.0 |
100.0 |
132.6 |
28.00 |
38.1 |
10.0 |
6.40 |
- |
||
|
LD-P101.6F147-R-K1 |
101.6 |
△ |
50.8 |
111.1 |
149.2 |
31.75 |
38.1 |
14.3 |
9.50 |
- |
附件是為了將夾具安裝在鏈條上的零部件?？筛鶕蛻粢笤O定安裝間隔。
附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。
關于附件種類，請咨詢隆德技術人員。
型號表示例
|
LD |
- |
P101.6 |
|
F54 |
- |
R |
- |
K1 |
|
|
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
|
|
（1）鏈條節距
（2）鏈條特殊規格
（3）滾子形式：R=大滾子 S=小滾子 F=F滾子
（4）附件種類
訂購方法
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
