帶附板輸送鏈3-7

此種輸送鏈?zhǔn)怯呻p節距鏈條衍生而來的，鏈條節距為非常用規格，通過裝備標準附件或非標附件使鏈條滿足特定的工作需求。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。

由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。

滾子的負荷容量大，摩擦阻力小。

適合低速、長距離的輸送。

能夠承載較大的荷重。

鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈?zhǔn)捷斔蜋C(jī)等輸送機械，為其傳遞動力和輸送物料。

在包裝行業、食品以及機械行業等都有著廣泛地應用。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

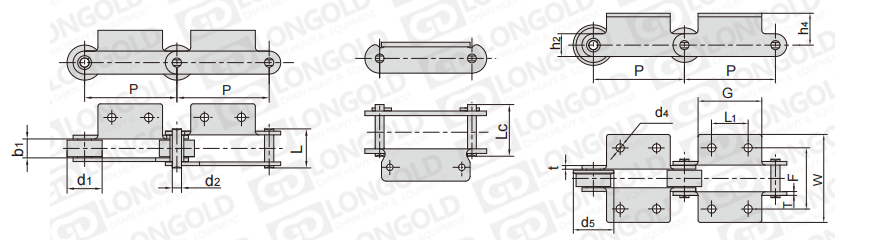

■本體尺寸表

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	L max	Lc max	抗拉強度	平均抗拉強度	每米長重
	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
*LD-P100F128-B-K2	100.0	32.00	45.0	16.00	-	95.0	請咨詢	請咨詢	請咨詢
LD-P100F226-R-K2	100.0	31.00	14.5	10.00	37.5	41.5
LD-P100F241-R-K2	100.0	25.00	31.0	12.00	-	65.0
LD-P100F25-R-K2	100.0	29.00	30.0	14.50	-	71.0
LD-P100-R-K2	100.0	50.80	30.0	14.50	-	69.0
*LD-P101.6F1-B-K2	101.6	25.00	55.0	16.00	-	110.0
LD-P101.6F9-R-K2	101.6	31.75	15.0	14.20	-	44.2
*LD-P101.6F17-B-K2	101.6	25.40	55.6	15.88	-	115.0
*LD-P101.6F17-B-K2F1	101.6	25.40	55.6	15.88	-	115.0
LD-P101.6F21-R-K2	101.6	38.10	53.8	15.875	-	112.2
LD-P101.6F25-R-K2	101.6	36.50	50.8	19.05	-	112.0
LD-P101.6F35-R-K2	101.6	66.70	25.0	25.40	61.0	66.0

■附件尺寸表

隆德鏈號	P	L1	G	F	W	h4	h2	d4	t/T	d5	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
*LD-P100F128-B-K2	100.0	30.00	61.0	123.2	163.5	35.00	50.00	13.0	8.0	-	請咨詢	請咨詢
LD-P100F226-R-K2	100.0	35.00	70.0	65.0	98.0	35.00	25.00	9.0	4.5/4.0	-
LD-P100F241-R-K2	100.0	50.00	90.0	100.0	132.0	35.00	42.00	12.0	5.0	-
LD-P100F25-R-K2	100.0	40.00	70.0	100.0	128.0	28.00	38.10	12.0	6.0	-
LD-P100-R-K2	100.0	40.00	70.0	100.0	126.0	28.00	38.10	12.0	6.3	-
*LD-P101.6F1-B-K2	101.6	44.00	73.0	136.0	165.0	30.00	40.00	11.0	10.0	-
LD-P101.6F9-R-K2	101.6	31.00	65.0	75.4	107.0	21.25	29.00	10.5	4.5	-
*LD-P101.6F17-B-K2	101.6	44.50	84.0	136.0	172.0	25.40	38.00	11.0	10.0	-
*LD-P101.6F17-B-K2F1	101.6	44.50	78.0	135.0	172.0	25.40	38.00	11.0	10.0	-
LD-P101.6F21-R-K2	101.6	44.50	141.2	134.9	177.8	28.70	38.10	14.0	9.65	-
LD-P101.6F25-R-K2	101.6	44.45	152.4	140.7	171.6	41.28	44.45	13.5	9.5	-
LD-P101.6F35-R-K2	101.6	50.00	70.0	107.0	127.0	40.00	51.00	10.0	6.0	-

★代表附件上沒有孔

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	-	P100		F226	-	R	-	K2
		（1）		（2）		（3）		（4）

（1）鏈條節距

（2）鏈條特殊規格

（3）滾子形式：R=大滾子 S=小滾子 F=F滾子

（4）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
