大型空心銷輸送鏈2

銷軸為空心形式，可根據使用的工作環境安裝棒或其他附件。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

大型輸送鏈條的銷軸上設計有鉆孔，使用孔安裝各種附件用于輸送用的鏈條。

鏈條不論是在直線上或咬合鏈輪時，附件的中心距離都不變。空心銷軸可以安裝棒或其他附件使用。

所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。

適用于低速，低載荷而對耐力要求不是很高的情況。

附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。

廣泛應用于包裝機械、食品機械、林木造紙、港口機械、汽車裝配、工程機械等行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

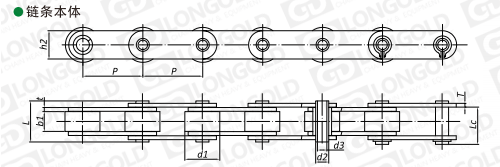

■本體及附件尺寸表

隆德鏈號	節距	滾子直徑	內節 內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	節距	滾子直徑	內節 內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 max	d2 max	d3 max	L min	Lc max	h2 min	T max	kN/lbf	kN	kg/m
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD-P80F4-R-HP	80.00	50.00	20.00	24.00	18.50	50.50	51.80	40.00	6.00	請咨詢	請咨詢	請咨詢
LD-P86-R-HP	86.00	45.00	15.00	19.00	14.50	40.00	41.50	35.00	5.00/4.00
LD-P88.9-R-HP	88.90	31.80	15.00	14.00	10.10	36.30	39.00	26.00	3.80
LD-P100F3-S-HP	100.00	30.00	24.00	15.95	10.30	46.00	47.30	35.00	4.00
LD-P100F7-S-HP		30.00	15.00	16.00	12.30	36.50	37.80	35.00	4.00
LD-P100F20-S-HP		38.00	19.00	21.00	13.00	48.00	48.00	50.00	4.80
LD-P100-R-HP		45.00	22.00	16.00	12.00	46.00	47.50	35.00	5.00
LD-P100F1-R-HP		45.00	22.00	18.00	12.00	47.20	48.50	35.00	5.00
LD-P100F6-R-HP		60.00	31.00	27.00	19.00	59.00	60.80	50.00	6.00/5.00
LD-P100F9-R-HP		45.00	32.80	18.00	12.40	49.00	49.00	35.00	5.00
LD-P100F10-R-HP		45.00	22.00	18.00	12.10	48.50	49.70	35.00	5.00
LD-P100F11-R-HP		40.00	20.60	16.00	12.50	42.10	43.40	35.00	4.00
LD-P100F13-R-HP		48.00	25.00	16.00	11.30	51.00	52.80	35.00	5.00
LD-P100F14-R-HP		37.70	22.20	18.00	12.40	45.30	46.30	35.00	4.15
LD-P100F18-R-HP		31.80	17.00	14.00	10.40	39.50	41.00	26.00	3.80
LD-P100F19-R-HP		40.00	22.00	18.00	12.20	44.70	45.90	35.00	4.00
LD-P101.6F1-R-HP	101.60	47.60	19.00	19.00	13.20	46.20	48.00	40.00	5.00/4.00
LD-P101.6F2-R-HP		66.70	25.40	26.90	20.10	59.20	60.70	51.00	7.10/5.10
LD-P101.6F6-R-HP		47.60	20.50	21.00	16.11	45.00	46.50	40.00	5.00/4.00
LD-P101.6F7-R-HP		31.80	15.00	14.00	10.10	36.30	39.00	26.00	3.80
LD-P101.6F9-R-HP		47.60	19.00	19.05	13.60	43.80	46.30	39.00	5.1/3.8
LD-P101.6F8-R-HP		63.50	27.50	19.05	13.10	60.70	65.50	50.80	6.40
LD-P125-R-HP	125.00	70.00	37.00	26.00	16.20	73.50	75.00	60.00	7.00
LD-P127F1-R-HP	127.00	66.70	25.40	26.90	20.10	62.00	64.00	50.00	6.30
LD-P130-R-HP	130.00	40.00	21.00	18.10	12.10	41.30	42.50	35.00	3.80
LD-P150F1-R-HP	150.00	60.00	22.00	24.00	18.00	49.50	51.50	45.00	5.00
LD-P152F3-R-HP	152.00	70.00	24.50	26.00	20.00	55.00	57.00	51.00	6.00
LD-P152.4F1-R-HP	152.40	47.60	19.00	19.00	13.20	46.20	48.00	40.00	5.00/4.00
LD-P152.4F2-R-HP		47.60	19.00	19.05	13.60	43.80	46.30	39.00	5.1/3.8
LD-P152F3-R-HP		66.70	25.40	26.90	19.56	57.20	59.50	50.80	7.10/5.10
LD-P152.4F4-R-HP		64.00	25.40	29.00	21.00	59.50	60.10	50.00	8.00/5.00

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	-	P80	F4	-	R	-	HP
		（1）	（2）		（3）		（4）

（1）鏈條節距

（2）鏈條特殊規格

（3）滾子形式：R=大滾子 S=小滾子 F=F滾子

（4）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
