Z系列輸送鏈-F型帶邊滾子規格

是帶法蘭的鏈條，把它加工成這種結構是為了使用一種軌道來對鏈條進行導向。因此這種型式的鏈條常用在大型臥式或傾斜式輸送線上。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

滾子帶法蘭，用于給鏈條進行導向。

有良好的耐久力。

基本不會打滑，可正確運作。

常用在大型臥式或傾斜式輸送線上。

使用一種軌道來對鏈條進行導向。

可以高效、穩定地輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

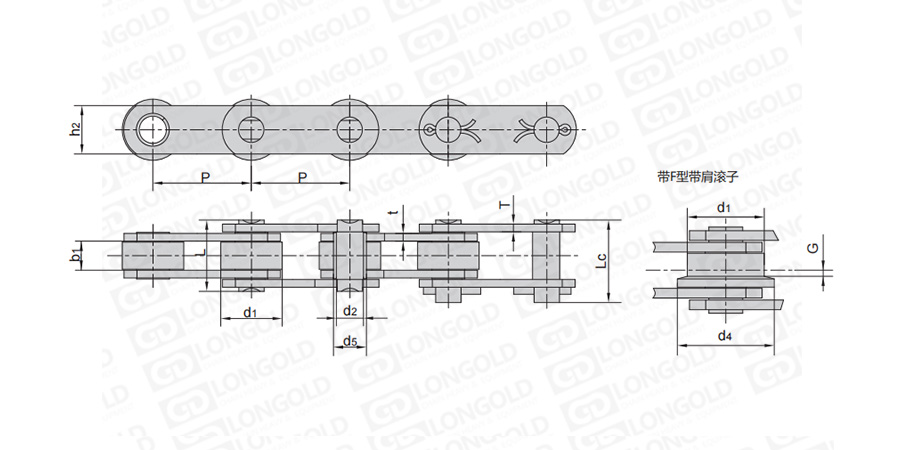

上圖為帶F型帶邊滾子Z系列標準輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸表

隆德鏈號	節距							滾子尺寸			套筒直徑	內節 內寬	銷軸直徑	鏈板高度	銷軸長度		鏈板厚度	PDF圖紙	DXF圖紙


	p							d1 max	d4 max	G	d5 max	b1 min	d2 max	h2 min	L max	Lc max	t/T max


	mm							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDZ40	50.8	63.5	76.2	88.9	101.6	127.0	152.4	31.75	40	2.5	17	15	14	25	37	40.5	4.0	請咨詢	請咨詢
LDZ100	76.2	88.9	101.6	127.0	152.4	177.8	203.2	47.50	60	3.5	23	19	19	40	45	50.5	5.0/4.0
LDZ160	101.6	127.0	152.4	177.8	203.2	228.6	254.0	66.70	82	3.5	33	26	27	50	58	63.5	7.0/5.0
LDZ300	152.4	177.8	203.2	254.0	304.8	-	-	88.90	114	3.5	38	38	32	60	84	94.0	10.0/8.0

注：Qc表示熱處理后的抗拉強度。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	FV40	-	P50	-	F
	（1）		（2）		（3）

（1）FV系列輸送鏈

（2）節距為50

（3）F=帶法蘭邊滾子

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
